Тепловое расширение металлической кровли и фасадов: расчет компенсационных зазоров для украинского климата

Проектирование металлических ограждающих конструкций зданий — фальцевой кровли, вентилируемых фасадов и структурной облицовки — находится на стыке материаловедения и климатологии. В Украине, где климат меняется от арктических зим до субтропической летней жары, управление тепловым расширением — это не просто деталь, а фундаментальное требование для обеспечения структурной целостности.

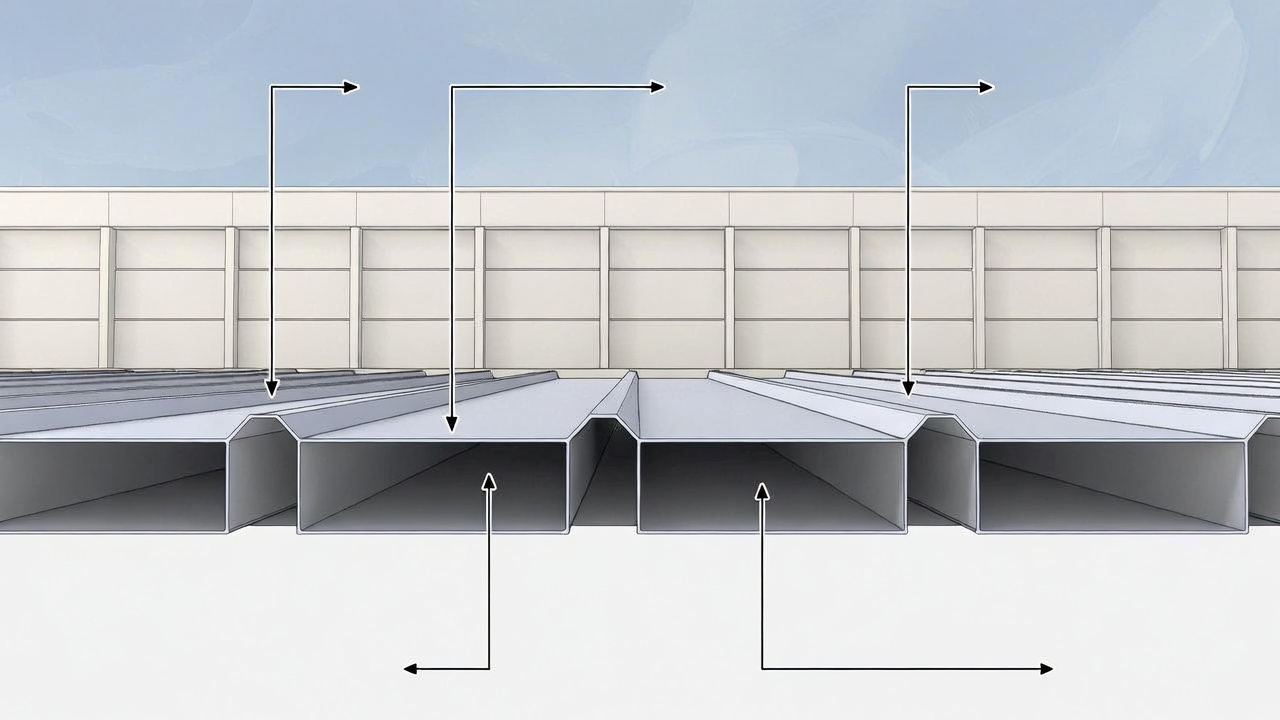

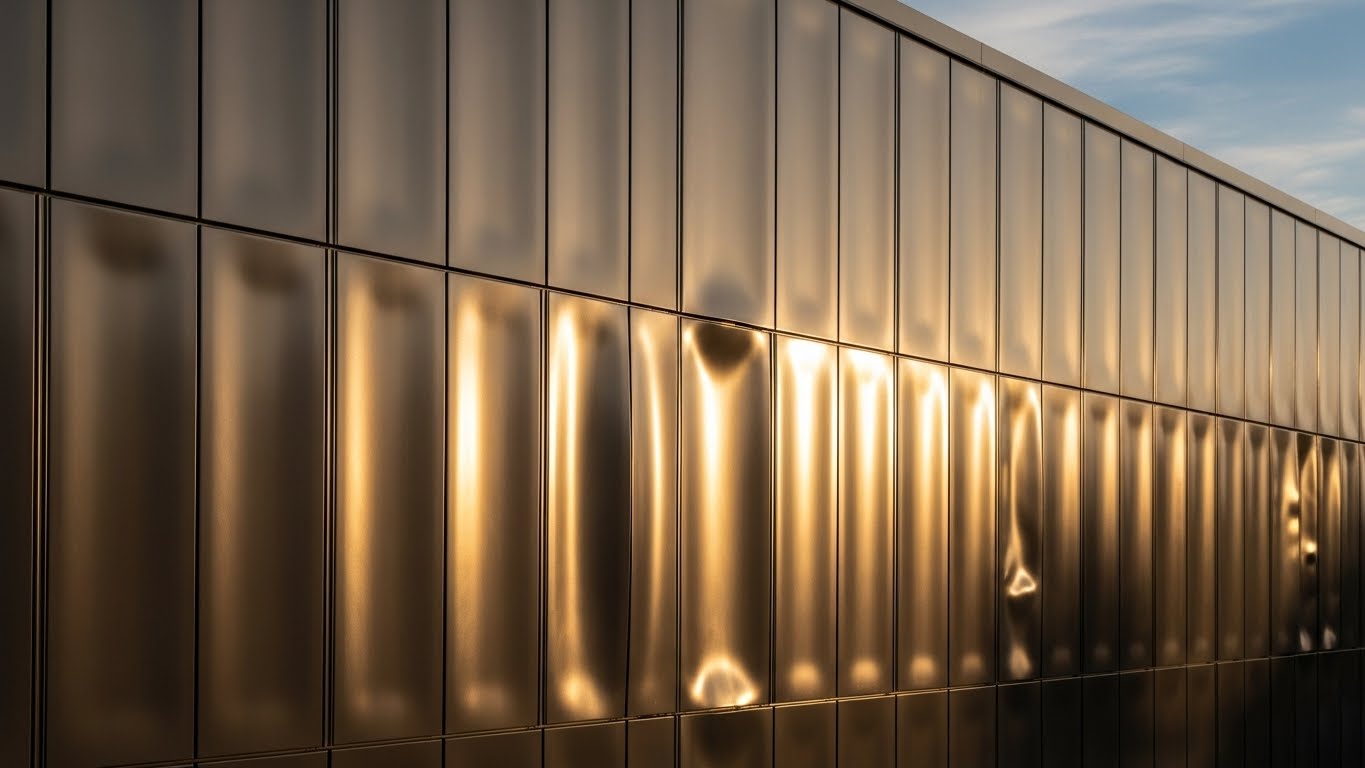

Неспособность учесть «дыхание» металла приводит к катастрофическим результатам: выпучивание панелей (эффект «масляной банки»), срез крепежных элементов, вытянутые отверстия и нарушение гидроизоляции. Это руководство предоставляет архитекторам, застройщикам и инженерам практическую методологию расчета компенсационных зазоров и выбора правильных систем крепления для украинских условий.

1. Физика движения: почему металлы деформируются

Тепловое расширение — это тенденция материи изменять свой объем в ответ на изменение температуры. Для линейных строительных элементов, таких как кровельные панели или фасадные профили, мы фокусируемся на линейном тепловом расширении.

Когда металлическая панель нагревается, её атомы начинают вибрировать более энергично, отталкивая друг друга. Если панель может свободно двигаться, она просто становится длиннее. Если она ограничена — закреплена с обоих концов — она преобразует этот потенциал расширения в механическое напряжение.

1. Сталь жесткая. Если ограничена, она генерирует огромную силу, которая может срезать шурупы или растрескать бетон.
2. Алюминий и цинк мягче, но расширяются в два раза больше, чем сталь. Если ограничены, они склонны к выпучиванию, деформации или разрыву в точках крепления.

Иерархия материалов (коэффициент расширения)

Для расчета движения вам нужен коэффициент линейного теплового расширения (альфа) для вашего конкретного материала. Это число показывает, насколько материал расширяется на метр длины при повышении температуры на 1 градус Цельсия.

1. Сталь (оцинкованная/PVDF): 0,012 мм/м/°C
2. Нержавеющая сталь (304/316): 0,017 мм/м/°C
3. Медь: 0,017 мм/м/°C
4. Титан-цинк: 0,022 мм/м/°C
5. Алюминий: 0,024 мм/м/°C

Ключевой момент: Алюминий и цинк расширяются примерно в два раза больше, чем сталь. Монтажная система, разработанная для стальных кассет, выйдет из строя при использовании для алюминия без модификации.

2. Определение тепловой нагрузки: украинский контекст

Расчет расширения требует знания разности температур (Δt). В строительстве это не температура воздуха, а температура поверхности металла.

Эффект «черной крыши»

Украинские стандарты ДБН В.1.2-2:2006 (Нагрузки и воздействия) определяют расчетные температуры, но реальные температуры поверхности определяются цветом (альбедо).

1. Зимний экстремум: В регионах вроде Харькова или Карпат температура воздуха может опускаться до -25°C. Из-за ночного излучения в небо металлические поверхности могут переохлаждаться до -30°C.
2. Летний экстремум: В Киеве или Одессе температура воздуха достигает +35°C. Однако темно-серая (RAL 7016) или черная кровля поглощает солнечную радиацию, достигая температуры поверхности +80°C.

Расчетная разность температур (Δt)

Для безопасного расчета в Украине мы предполагаем наихудший сценарий (темная поверхность):

1. Минимальная температура: -30°C
2. Максимальная температура: +80°C
3. Общий расчетный диапазон (Δt): 110°C

3. Формула расчета

Чтобы определить, насколько конкретная панель расширится, используйте эту формулу:

Расширение (мм) = Длина (м) × Коэффициент (альфа) × Изменение температуры (Δt)

4. Инженерные решения для теплового движения

Когда вы знаете величину расширения, вы должны спроектировать систему так, чтобы она это учитывала.

А. Стратегия фиксированной точки

Каждая панель или профиль должны иметь одну (и только одну) фиксированную точку. Это якорь, который удерживает элемент на месте против силы тяжести и ветровых нагрузок.

1. Центральная фиксация: Если вы закрепите 12-метровую панель посередине, она расширится на 7,2 мм к верху и на 7,2 мм к низу. Это уменьшает вдвое требуемое движение на краях.
2. Верхняя фиксация: Если вы закрепите её вверху, все 14,4 мм расширения переместятся вниз. Это обычно для вертикальных фасадных профилей.

Б. Скользящие кляммеры (фальцевая кровля)

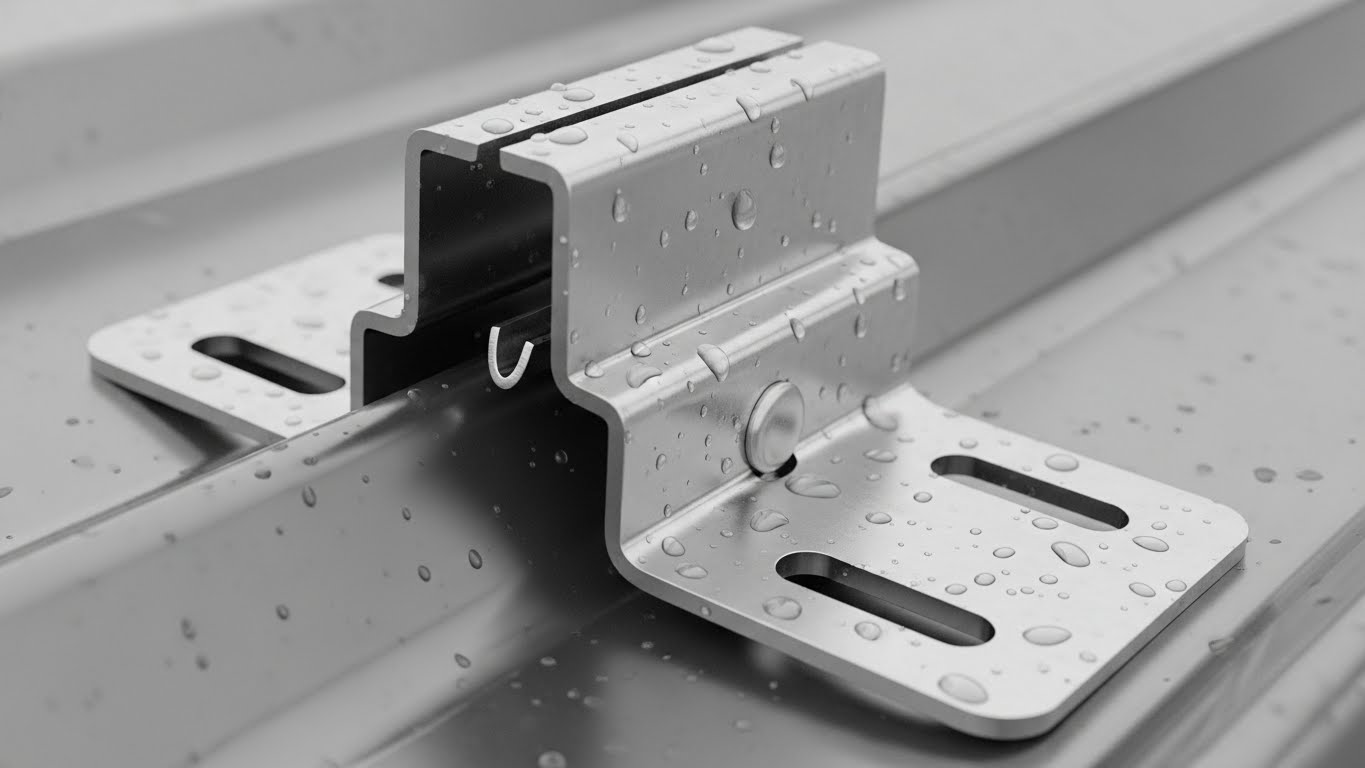

Для кровли никогда не используйте шурупы, которые проникают через панель непосредственно в прогон (если только лист не очень короткий). Используйте скользящие кляммеры. Эти кляммеры имеют подвижный язычок, который скользит вперед и назад по мере расширения кровли, в то время как основание остается прикрученным к настилу.

• Примечание: Стандартные кляммеры имеют диапазон ~25 мм. Для кровель длиннее 15-20 м вам может понадобиться кляммер с «длинным ходом» или деформационный шов в конструкции кровли.

В. Увеличенные отверстия (фасады)

При креплении плоских панелей (например, композитных или профилированных) к подконструкции:

1. Диаметр отверстия: Отверстие в панели должно быть больше, чем шуруп.
   • Формула: Диаметр отверстия = Диаметр шурупа + Ожидаемое расширение + 2 мм запас.
2. Шайба: Используйте шайбы из EPDM, чтобы закрыть увеличенное отверстие и обеспечить водонепроницаемое уплотнение, которое позволяет металлу скользить под ним.
3. Момент затяжки: Не перетягивайте. Панель должна «плавать».

5. Рекомендации по монтажу: сезонная калибровка

Самая распространенная ошибка монтажа — неучет температуры в день установки.

1. Летний монтаж (+30°C): Панель уже расширена. В будущем она в основном будет сжиматься (уменьшаться).
   • Действие: Установите скользящие кляммеры со смещением в сторону «расширенного» положения, оставляя место для того, чтобы кляммер мог отойти назад с приближением зимы.
2. Зимний монтаж (-5°C): Панель сжата. В будущем она в основном будет расширяться (увеличиваться).
   • Действие: Установите кляммеры со смещением в сторону «сжатого» положения, оставляя место для того, чтобы кляммер мог сдвинуться вперед с приходом лета.
3. Предупреждение по цинку: Титан-цинк становится хрупким при низких температурах. Никогда не сгибайте и не делайте фальцы на цинке ниже +7°C, так как на нем образуются микротрещины, которые приводят к коррозии. В украинские зимы материалы необходимо прогревать перед гибкой.

Ключевые выводы

1. Правило 2x: Алюминий и цинк расширяются примерно в два раза больше, чем сталь. Никогда не применяйте правила крепления стали к цветным металлам.
2. Важна температура поверхности: Проектируйте для температур поверхности от -30°C до +80°C, а не только температуры воздуха.
3. Одна фиксированная точка: Никогда не закрепляйте панель с двух концов. Закрепите её один раз, а остальное пусть плавает, используя скользящие кляммеры или овальные отверстия.
4. Рассчитывайте: Используйте формулу Длина × Альфа × 100, чтобы получить быструю оценку общего движения в миллиметрах для украинского климата.
5. Сезонная корректировка: Регулируйте положение кляммеров в зависимости от того, монтируете ли вы в летнюю жару или зимний холод.
