За пределами чертежа: 7 неудачных строительных идей и критические уроки, которые они преподают

Фасад провала: когда облицовка становится самым слабым звеном

Оболочка здания — это его интерфейс с миром, определяющий его эстетику и защищающий от стихий. Но при неправильной спецификации или регулировании эта неструктурная оболочка может стать его самой катастрофической точкой отказа. Трагический пожар в башне Гренфелл 2017 года в Лондоне обнажил сеть системных отказов — от производства до регулирования — и послужил жестоким напоминанием о том, что здание настолько же безопасно, насколько безопасен его самый уязвимый компонент.

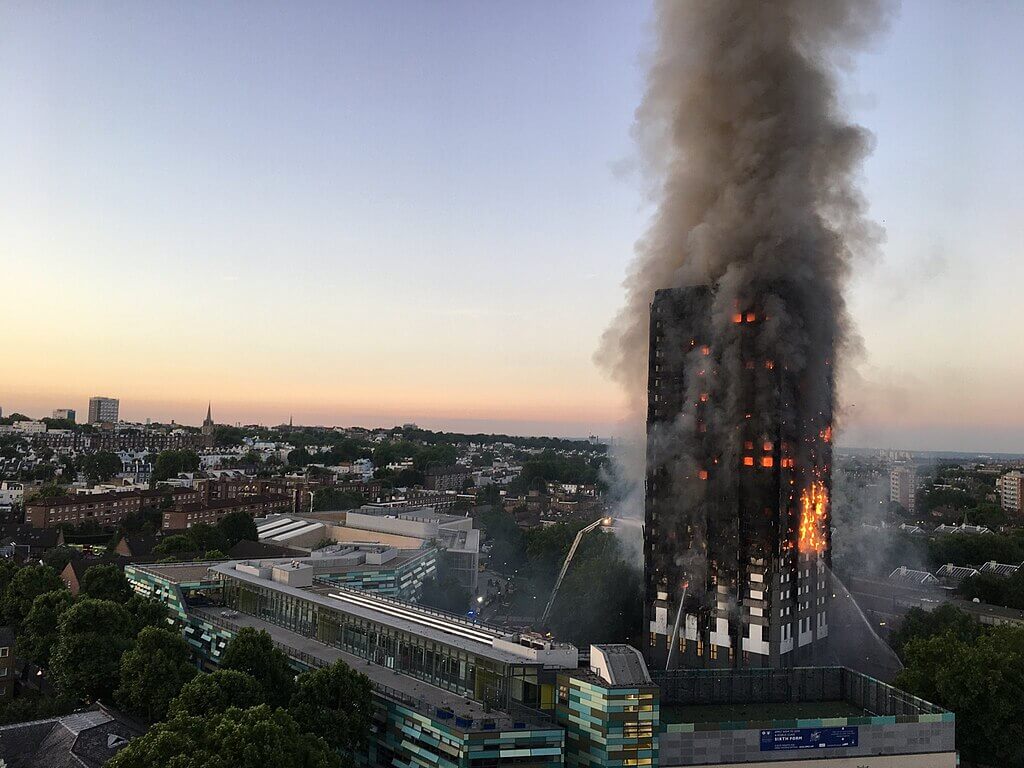

Тематическое исследование: Пожар в башне Гренфелл (2017)

В ранние часы 14 июня 2017 года пожар вспыхнул в холодильнике в квартире на четвёртом этаже 24-этажной башни Гренфелл. В то время как пожар должен был быть сдержан в пределах этой единственной квартиры, он вместо этого вырвался через оконный проём и воспламенил недавно установленную систему внешней облицовки здания. Оттуда он распространился с ужасающей скоростью вверх и по фасаду, охватив башню и унеся 72 жизни.

Официальное расследование установило, что «основной причиной» быстрого распространения пожара были панели дождевого экрана из алюминиевого композитного материала (АКМ), использованные при ремонте. Эти панели состояли из двух тонких алюминиевых листов, скреплённых с сердцевиной из легковоспламеняющегося полиэтилена (ПЭ). Этот материал в сочетании с горючей изоляцией создал эффект дымохода в полости за панелями, ускорив пожар.

Расследование выявило системный отказ на каждом уровне индустрии и правительства:

1. Нечестность производителя: Отчёт расследования пришёл к выводу, что Arconic, производитель панелей АКМ, занималась «систематической нечестностью», намеренно скрывая «истинную степень» опасности, представляемой её продуктом, особенно для высотных зданий. Внутренние письма показали, что компания знала о плохих результатах панелей с ПЭ-сердцевиной в огневых испытаниях, но продолжала продавать их в юрисдикциях с менее строгими нормами. Аналогично, производитель изоляции Kingspan был признан «цинично эксплуатировавшим» недостаток знаний в индустрии для создания ложного рынка для своих горючих продуктов.
2. Регулятивный и сертификационный отказ: Правительство Великобритании было предупреждено ещё в 2002 году, что этот тип облицовки «никогда и ни при каких обстоятельствах не должен использоваться» на высотных зданиях после драматического провала испытания в Исследовательском учреждении строительства (BRE). Однако это предупреждение никогда не было передано более широкой индустрии, и строительные нормы оставались опасно двусмысленными. Руководство полагалось на ошибочный рейтинг распространения пламени по поверхности «Класс 0», который не оценивал должным образом горючесть сердцевины панели или её работу как части полной стеновой системы. Британский совет по агреманту (BBA), ключевой орган сертификации, также был раскритикован за некомпетентность и готовность угодить производителям, а не настаивать на высоких стандартах.
3. Самоуспокоенность индустрии: Катастрофа выявила широко распространённую культуру невежества и самоуспокоенности в отношении пожарной безопасности во внешних стеновых сборках. Политика эвакуации «оставайтесь на месте», стандартная для высотных зданий, спроектированных для пожарной компартментализации, оказалась фатальной, как только внешняя оболочка была прорвана, позволив огню повторно войти в квартиры на нескольких этажах.

Трагедия Гренфелла подчёркивает опасный разрыв между сертификацией отдельных компонентов продукта и его реальными рабочими характеристиками как части сложной, собранной системы. Панель, которая проходит мелкомасштабное поверхностное испытание, может вести себя совершенно иначе при установке в вентилируемой полости на стороне высокого здания. Для архитекторов, застройщиков и подрядчиков Гренфелл является резким предупреждением о глубокой моральной и юридической ответственности при спецификации материалов. Это доказывает, что нельзя просто делегировать должную осмотрительность. Полагаться на маркетинговую литературу производителя или ошибочную сертификацию может иметь фатальные последствия. Окончательный урок — необходимость культуры глубокого изучения материалов и здорового скептицизма к заявлениям о продуктах, особенно там, где под угрозой находится безопасность жизни.

Чертёж города-призрака: провал нисходящего урбанизма

Не все строительные провалы связаны с обрушением стали или горящими фасадами. Некоторые из самых глубоких катастроф являются социальными, экономическими и культурными, происходящими, когда грандиозное архитектурное видение не может соединиться с реальностями человеческой жизни. Проект общественного жилья Прюитт-Айгоу в Сент-Луисе, Миссури, стоит как определяющая предостерегающая история нисходящего урбанизма — проект, который был структурно прочным, но социально катастрофическим, в конечном итоге приведший к его полному сносу.

Тематическое исследование: Жилой проект Прюитт-Айгоу (1954–1972)

Спроектированный Минору Ямасаки — впоследствии архитектором Всемирного торгового центра — Прюитт-Айгоу был амбициозной попыткой решить послевоенный жилищный кризис в Сент-Луисе. Финансируемый федеральным правительством по Жилищному акту 1949 года, проект заменил многоквартирные дома XIX века 33 одиннадцатиэтажными башнями на участке площадью 57 акров, задуманными как модель модернистского проживания. Первые жильцы въехали в 1954 году.

Первоначальное предложение Ямасаки, восхваляемое Architectural Forum в 1951 году, было более гуманной, смешанной по высоте конструкцией с зелёными пространствами и общественными удобствами. Однако строгие федеральные бюджетные ограничения вынудили пересмотр к единообразной, высокоплотной схеме. Черты, предназначенные для развития общины, такие как лифты с «пропуском остановок», которые останавливались только на каждом третьем этаже, и широкие, открытые галереи, имели противоположный эффект, становясь заброшенными и опасными проводниками преступности.

Проект был обречён слиянием социальных и экономических факторов, которые одна архитектура не могла преодолеть:

1. Ошибочная экономическая модель: Жилищное управление Сент-Луиса было обязано финансировать всё обслуживание и эксплуатацию исключительно из арендной платы жильцов. По мере того как население Сент-Луиса сокращалось и ускорялась «белая миграция», заселённость проекта резко упала. Планируемое раздельное проживание — Прюитт для чернокожих жителей, Айгоу для белых — так и не материализовалось, так как белые семьи не хотели переезжать. По мере роста уровня вакантности доходы рухнули, создав смертельную спираль отложенного обслуживания. Обогреватели выходили из строя, трубы лопались, и лифты ломались, делая здания непригодными для жилья.
2. Социальная изоляция и пренебрежение: Прюитт-Айгоу стал островом концентрированной бедности, отключённым от экономической и социальной ткани города. Плохое обслуживание, вандализм и безудержная преступность превратили повседневную жизнь в борьбу для оставшихся жителей. К 1971 году только 600 человек оставались в 17 из 33 зданий.

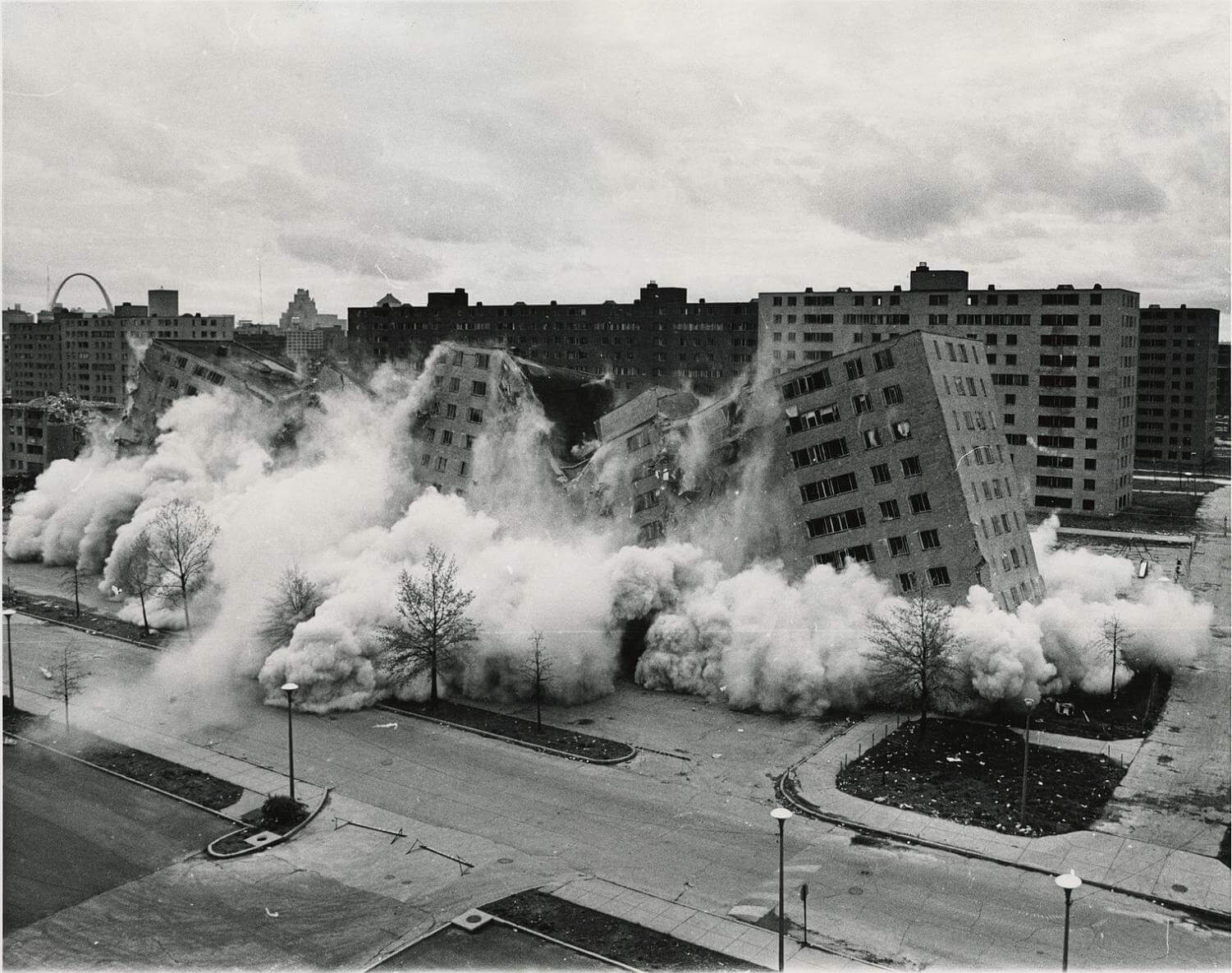

16 марта 1972 года федеральное правительство санкционировало первый из нескольких телевизионных сносов. Для критика Чарльза Дженкса это событие означало «день, когда умерла современная архитектура». Провал Прюитт-Айгоу стал мощным символом, используемым для аргументации против крупномасштабного общественного жилья и предполагаемой гордыни архитекторов-модернистов, которые верили, что могут социально спроектировать сообщества через дизайн.

Крах Прюитт-Айгоу является мощной критикой архитектурного детерминизма — убеждения, что форма здания может решить сложные социальные проблемы. Проектировщики, действуя с точки зрения среднего класса, не смогли учесть реальность жизни, социальные структуры и экономическую нестабильность жителей. Для застройщиков и государственных органов проект является окончательным аргументом в пользу рассмотрения всего жизненного цикла здания, особенно его операционного финансирования, на самых ранних стадиях планирования. Недофинансирование обслуживания — это не экономия; это отложенные затраты, которые могут привести к полной потере актива и разрушительным социальным последствиям.

Кризис сложности: как мегапроекты терпят неудачу до того, как положен первый кирпич

В XXI веке некоторые из самых впечатляющих строительных провалов — это не обрушения бетона и стали, а имплозии графиков, бюджетов и систем управления. Сага о Берлинском аэропорте Бранденбург (BER) служит современным архетипом катастрофического управления проектом, демонстрируя, как техническая сложность в сочетании с плохим планированием и дисфункциональным лидерством может сорвать даже самые амбициозные мегапроекты.

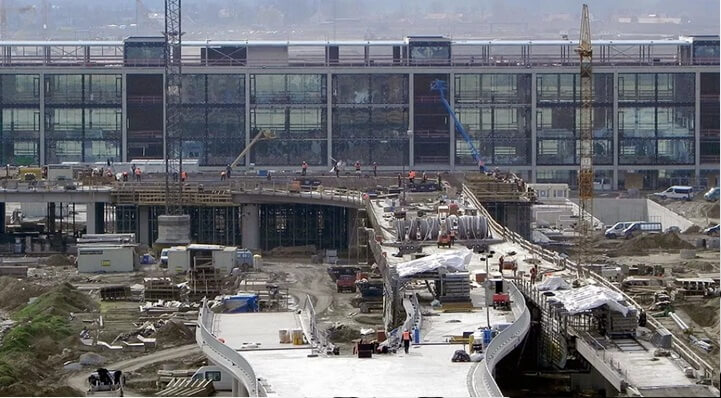

Тематическое исследование: Берлинский аэропорт Бранденбург (BER)

Задуманный в оптимистическую эпоху после объединения Германии, Берлинский аэропорт Бранденбург должен был стать символом современности и эффективности новой столицы. Строительство началось в 2006 году с планируемым открытием в 2011 году и бюджетом €2,83 миллиарда. Последовала «трагикомедия» ошибок, которая стала национальным позором. Аэропорт наконец открылся 31 октября 2020 года — на девять лет позже и более чем на €4 миллиарда сверх бюджета.

Провал был вызван не одной причиной, а системным сбоем во всём проекте:

1. Технический ключевой отказ: В центре задержек находилась монументально сложная и фундаментально несовершенная система пожарной безопасности и удаления дыма. Конструкция была настолько запутанной, что в чрезвычайной ситуации, как выяснилось, она с большей вероятностью направит дым в пути эвакуации, а не удалит его. Эта единственная, неразрешимая проблема стала эпицентром каскада технических кризисов.
2. Системный хаос и плохое исполнение: Система пожаротушения была лишь самой заметной из примерно 120 000 дефектов, обнаруженных инспекторами. Они включали всё — от неправильно установленных кабельных каналов и неправильно пронумерованных дверей до эскалаторов, которые были слишком короткими для своих проёмов. Огромный объём плохого качества работ указывал на полное отсутствие надлежащего надзора и контроля качества.
3. Дисфункциональное управление проектом: Проект страдал от парализующего отсутствия эффективного руководства. Руководство часто менялось, причём каждый новый руководитель привносил разные идеи, но не было согласованной стратегии. Требования постоянно менялись, создавая хаотичную среду, где архитекторы, инженеры и огромная сеть нескоординированных субподрядчиков работали с противоположными целями. Этот «хаотичный балет» привёл к бесконечным переделкам, растущим затратам и парализующим задержкам.

К тому времени, когда аэропорт простаивал пустым годами после запланированной даты открытия, возникли новые проблемы от неиспользования. В 2018 году все 750 информационных мониторов рейсов пришлось заменить, потому что они выгорели от того, что были включены в пустом терминале. Проект истекал до €10 миллионов в месяц только на обслуживание и охрану неработающего объекта.

Сага BER иллюстрирует, что в современных мегапроектах интеграция сложных цифровых систем и систем безопасности теперь является основной точкой отказа, равной или большей, чем традиционные структурные риски. Провал аэропорта был не в его бетонных взлётных полосах или стальном каркасе, а в программном обеспечении, датчиках и логике управления его систем жизнеобеспечения. Более того, катастрофа является резким уроком об опасностях неясной ответственности. Постоянные смены руководства и неуправляемый рой субподрядчиков означали, что ни одна организация не несла окончательной ответственности за успех проекта. Для любого застройщика, подрядчика или государственного органа, реализующего сложный проект, BER подчёркивает абсолютную необходимость чёткой, наделённой полномочиями и стабильной команды руководства проекта с полномочиями командовать всей экосистемой заинтересованных сторон.

Гамбит инженера: почти-катастрофа и урок профессиональной этики

Не все неудачные строительные идеи заканчиваются обломками. Некоторые из самых ценных уроков приходят из едва избежанных катастроф — потенциальных бедствий, которые были предотвращены благодаря усердию, смелости и профессиональной честности. Кризис 1978 года в нью-йоркском Citicorp Center является окончательным примером: история не здания, которое рухнуло, а инженера, который отказался позволить ему рухнуть, предоставляя мощный пример этической ответственности.

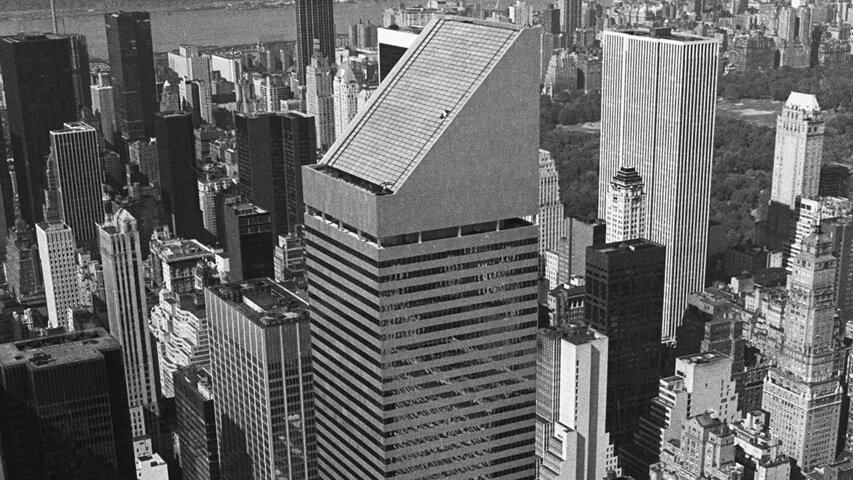

Тематическое исследование: Citicorp Center (1978)

Завершённый в 1977 году, 59-этажный Citicorp Center (ныне 601 Lexington Avenue) был инженерным чудом. Чтобы разместить лютеранскую церковь Святого Петра, занимавшую угол участка, ведущий инженер-конструктор Уильям ЛеМессурье разработал инновационную конструкцию. Башня была поднята на четырёх массивных, девятиэтажных колоннах, расположенных в центре каждого фасада, а не по углам, что позволило зданию нависать над церковью. Для работы с ветровыми нагрузками он спроектировал систему диагональных шевронных распорок.

В июне 1978 года, через год после завершения здания, ЛеМессурье получил звонок от студентки-инженера, позже идентифицированной как Дайан Хартли. Она писала работу о башне и задала вопрос о её прочности против «диагональных ветров» — ветров, бьющих в здание под углом 45 градусов. Строительный кодекс Нью-Йорка того времени требовал расчётов только для перпендикулярных ветров, которым конструкция ЛеМессурье соответствовала.

Заинтригованный, ЛеМессурье решил пересчитать расчёты. Он сделал ужасающее открытие. Два, казалось бы, не связанных фактора объединились, создав фатальный недостаток:

1. Его конструкция с колоннами посередине была уникально уязвима к диагональным ветрам, которые увеличивали нагрузку на соединения шевронных распорок на 40%, а нагрузку на сами соединения на ошеломляющие 160%.
2. Во время строительства было одобрено изменение для экономии средств его офисом на использование болтовых соединений для шевронов вместо более прочных, изначально указанных сварных соединений.

Комбинация была смертельной. ЛеМессурье рассчитал, что ветер в 70 миль/ч (110 км/ч) под углом 45 градусов может вызвать отказ болтовых соединений, приведя к катастрофическому обрушению. Хуже того, если бы 400-тонный настроенный массовый гаситель здания — спроектированный для противодействия раскачиванию — потерял питание во время шторма, здание было уязвимо к шторму с периодом повторяемости всего 16 лет.

Столкнувшись с потенциально разрушающим карьеру и угрожающим жизни кризисом, ЛеМессурье выбрал ответственность. Он немедленно проинформировал руководство Citicorp и своего страховщика профессиональной ответственности. Был запущен секретный, экстренный план ремонта под кодовым названием «Проект SERENE». В течение трёх месяцев, с августа по октябрь 1978 года, сварочные бригады работали каждую ночь, усиливая 200 болтовых соединений, приваривая к ним 2-дюймовые стальные пластины. Здание оставалось полностью занятым в дневное время, причём общественность, благодаря общегородской забастовке газет, была совершенно не осведомлена об опасности. Когда ремонт приближался к завершению, ураган Элла направился к Нью-Йорку, заставив службы экстренной помощи разработать планы эвакуации для района в десять кварталов. Шторм отклонился в море, и ремонт был успешно завершён.

История Citicorp — это триумф профессиональной этики. Готовность ЛеМессурье прислушаться к внешнему запросу, пересмотреть свою собственную работу и проактивно сообщить о разрушительной ошибке спасла тысячи жизней. Это подчёркивает, что строительные кодексы — это минимальный стандарт, а не замена фундаментального инженерного суждения, особенно для нетрадиционных конструкций. Самое важное, это демонстрирует, что самая надёжная система безопасности в любом проекте — это организационная культура, которая поощряет и вознаграждает этическую прозрачность над сокрытием ошибок.

Строительство на уроках провалов

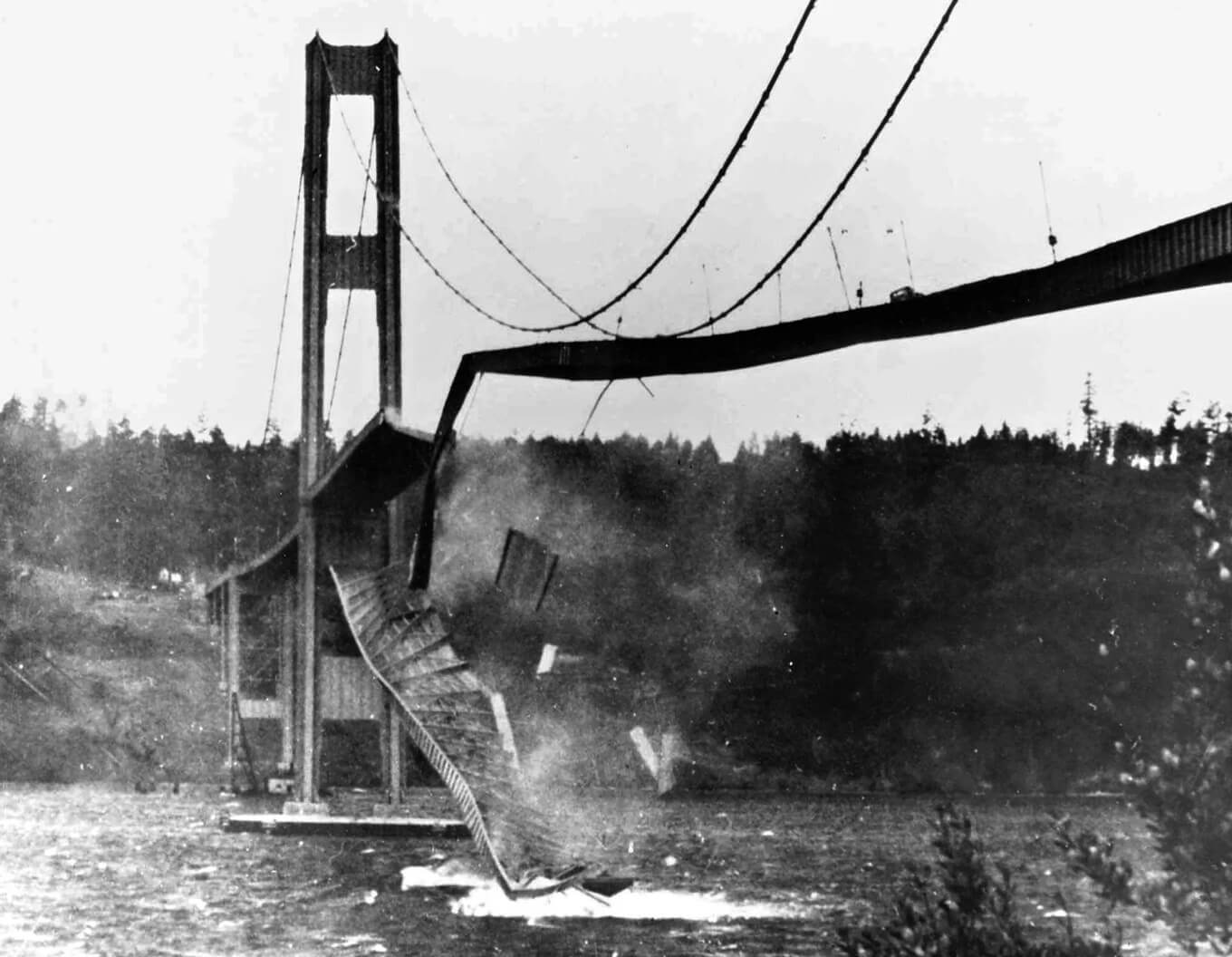

Семь рассмотренных случаев — от аэродинамической гибели моста до социального краха жилищного проекта — это больше, чем исторические сноски. Это активные тематические исследования, которые раскрывают многогранную природу риска в построенной среде. Через эти разрозненные события проходит набор общих нитей: опасность непроверенных предположений, катастрофический потенциал плохой коммуникации, заблуждение о приоритете краткосрочной экономии средств над долгосрочной устойчивостью и неспособность строго подвергать сомнению статус-кво.

Будущее строительства и архитектуры зависит не от избегания всех ошибок, что является невозможным идеалом, а от построения надёжных систем — технических, процедурных и этических — которые могут выявить, сдержать и извлечь из них уроки. Успех — это не отсутствие провала, а мастерство его уроков. Внедряя с трудом добытые знания из этих неудачных строительных идей в наши кодексы, наши процессы и нашу профессиональную культуру, индустрия может продолжать строить более безопасный, более устойчивый и более гуманный мир.

Ключевые выводы

1. Проверяйте каждое изменение: Кажущееся незначительным изменение на этапе строительства (например, болтовые против сварных соединений) может иметь катастрофические, нелинейные последствия для работы конструкции. Каждое изменение должно вызывать полный повторный анализ.
2. Проектируйте для устойчивости, а не только для соответствия: Строительные кодексы — это минимальный стандарт. Для инновационных или нетрадиционных конструкций инженеры и архитекторы имеют этическую обязанность анализировать силы и режимы отказа, которые могут выходить за рамки текущих требований кодекса.
3. Тщательно проверяйте цепочку поставок: Не доверяйте слепо сертификатам материалов. Весь жизненный цикл и системная работа продукта, особенно в критических применениях, таких как пожарная безопасность, требуют независимой должной осмотрительности.
4. Жизненный цикл важнее капитальных затрат: Успех проекта определяется на протяжении всего срока его службы. Недофинансирование обслуживания и игнорирование социального контекста конструкции для снижения начальных капитальных расходов — это ложная экономия, которая может привести к полному отказу актива.
5. Развивайте культуру прозрачности: Самая ценная функция безопасности — это организационная культура, где профессионалы на всех уровнях наделены полномочиями и ожидается, что они будут сообщать о потенциальных ошибках без страха возмездия. Этическая ответственность — это последняя линия защиты от катастрофы.
