Архитектурные жалюзи для систем ОВКВ: Технический анализ производительности, спецификации и интеграции в проект

Раздел 1: Основы аэродинамики жалюзийных систем

Спецификация архитектурных жалюзи для систем отопления, вентиляции и кондиционирования воздуха (ОВКВ) является критически важным проектным решением, которое оказывает глубокое влияние на производительность здания, энергопотребление и комфорт жильцов. Хотя часто воспринимаемые как простые экранирующие элементы, жалюзи являются сложными аэродинамическими компонентами, управляемыми принципами гидродинамики. Эффективный процесс проектирования и спецификации требует выхода за рамки элементарных геометрических показателей к детальному пониманию данных на основе производительности. Данный раздел устанавливает основополагающие аэродинамические принципы жалюзийных систем, анализирует общие показатели, количественно оценивает сопротивление воздушному потоку и представляет передовые коэффициенты, которые обеспечивают истинную меру эффективности.

1.1 За рамками процентов: анализ свободной площади жалюзи

Наиболее часто цитируемым показателем в спецификации жалюзи является «свободная площадь», определяемая как минимальная площадь внутри жалюзийной сборки, через которую может проходить воздух. Она рассчитывается путем вычитания площади всех препятствий — а именно рамы и проекционной площади ламелей — из общей площади лицевой стороны жалюзи. Стандартная формула выражается как:

Свободная площадь = Общая площадь жалюзи — Ограничения воздушного потока

Для сравнительных целей производители обычно публикуют свободную площадь в процентах, основанную на стандартном тестовом блоке размером 48 дюймов на 48 дюймов (1219 мм x 1219 мм), как предписано отраслевыми стандартами тестирования. Этот показатель является основополагающей переменной, используемой для расчета скорости свободной площади — скорости, с которой воздух проходит через отверстия жалюзи — которая затем используется для определения ключевых характеристик производительности, таких как перепад давления и проникновение воды.

Однако историческая зависимость отрасли от «процента свободной площади» как основного критерия выбора является наследием геометрического дизайна, которое теперь признается технически недостаточным и потенциально вводящим в заблуждение. Основное ограничение этого показателя заключается в том, что процент свободной площади не является постоянным значением; он сильно зависит от общих размеров жалюзи и соотношения сторон. По мере уменьшения размера жалюзи их свободная площадь как процент от общей площади лицевой стороны также непропорционально уменьшается. Это происходит потому, что рама фиксированной ширины составляет прогрессивно большую часть общей площади в меньших блоках. Этот эффект наиболее выражен в жалюзи с низким отношением высоты к глубине. Широко принятое эмпирическое правило — избегать выбора жалюзи, где высота менее чем в четыре раза превышает глубину, поскольку фиксированная высота головных и подоконных рам резко сокращает доступную площадь для воздушного потока. Например, жалюзи размером 48 дюймов на 48 дюймов могут иметь 55% свободной площади, но версия той же модели размером 48 дюймов на 12 дюймов может иметь свободную площадь всего 37%. Кроме того, непрямоугольные формы, такие как треугольники или арки, вносят дополнительные сложности. Соединения под углом, где ламели встречаются с угловой рамой, эффективно укорачивают задний край каждой ламели, создавая «мертвые» зоны, которые дополнительно уменьшают функциональную свободную площадь.

Эта изменчивость демонстрирует, что выбор жалюзи исключительно на основе высокого опубликованного процента свободной площади может привести к значительным ошибкам в расчете производительности, если указанный размер жалюзи отличается от стандартного тестового размера. Этот показатель игнорирует фактическую форму пути воздушного потока и турбулентность, создаваемую профилем ламели, которые являются истинными определяющими факторами аэродинамической эффективности. Требуется более сложный подход, основанный на производительности, сосредотачивающийся на фактическом сопротивлении, которое жалюзи оказывают системе ОВКВ при расчетном расходе воздуха.

1.2 Перепад давления: количественная оценка сопротивления воздушному потоку

Перепад давления является количественной мерой сопротивления жалюзи воздушному потоку, обычно выражаемой в единицах дюймов водяного столба (in. w.g.) или Паскалях (Pa). Он представляет потерю статического давления или энергии, когда воздух принуждается навигировать по извилистому пути, созданному ламелями жалюзи. Этот показатель является прямым индикатором того, сколько дополнительной работы должен выполнить вентилятор системы ОВКВ для перемещения требуемого объема воздуха через оболочку здания.

Величина перепада давления является функцией нескольких взаимосвязанных факторов: свободной площади, скорости воздуха и профиля ламели. Для данного объема воздуха жалюзи с меньшей свободной площадью будут сужать поток, принуждая к увеличению скорости воздуха. Поскольку перепад давления пропорционален квадрату скорости, даже небольшое уменьшение свободной площади может привести к значительному увеличению сопротивления. Геометрия ламелей одинаково критична. Простые, плоские профили ламелей представляют минимальное препятствие и таким образом генерируют низкий перепад давления. Наоборот, сложные профили ламелей, спроектированные для защиты от погодных условий, имеющие дождевые крючки, желоба и множественные изгибы, создают больше турбулентности в воздушном потоке, что проявляется как более высокий перепад давления. Добавление аксессуаров, таких как защитные сетки от птиц или насекомых, может дополнительно увеличить перепад давления на 10-17%.

Влияние перепада давления на общую систему ОВКВ невозможно переоценить. Высокий перепад давления заставляет системные вентиляторы работать на более высоких скоростях для поддержания расчетного расхода воздуха, что прямо ведет к увеличенному энергопотреблению и более высоким эксплуатационным расходам. В крайних случаях чрезмерный перепад давления может «лишить» воздухообрабатывающий агрегат воздуха, препятствуя ему забирать достаточно воздуха и потенциально приводя к нагрузке на оборудование и перегреву. В качестве общего проектного руководства перепад давления через впускные или выпускные жалюзи должен поддерживаться ниже 0.2 дюйма в.ст. для большинства обычных применений ОВКВ.

1.3 Аэродинамический коэффициент: истинная мера эффективности

Для преодоления ограничений свободной площади и обеспечения стандартизированной меры аэродинамической производительности инженеры используют Аэродинамический коэффициент, также известный как Коэффициент потерь на выходе (Cd или DLC). Это безразмерное число, полученное из эмпирического тестирования воздушного потока, представляет истинную аэродинамическую эффективность жалюзи. В отличие от чисто геометрического расчета свободной площади, значение Cd учитывает сложные гидродинамические эффекты сжатия потока и фрикционных потерь, вызванных специфическим дизайном и конфигурацией ламелей жалюзи.

Европейский стандарт EN 13030:2001 предоставляет полезную систему классификации, которая преобразует протестированный DLC в Класс воздушного потока, варьирующийся от Класса 1 (Отличный, с DLC 0.4 и выше) до Класса 4 (Удовлетворительный, с DLC 0.199 и ниже). Для контекста, острокромочное, беспрепятственное отверстие в стене — теоретически совершенное отверстие — имеет Cd приблизительно 0.6. Поэтому, чем ближе значение Cd жалюзи к 0.6, тем более аэродинамически эффективными они являются.

Прямая связь между коэффициентом расхода и перепадом давления определяется следующей формулой:

ΔP = 2ρ(qv/(A⋅Cd))²

где:

1. ΔP — перепад давления (Pa)
2. ρ — плотность воздуха (обычно 1.225 кг/м³)
3. qv — объемный расход (м³/с)
4. A — площадь ядра жалюзи (м²)
5. Cd — коэффициент потерь на выходе (безразмерный)

Это уравнение математически подтверждает, что для данного расхода воздуха (qv) и площади жалюзи (A) более высокий коэффициент расхода (Cd) прямо приводит к более низкому перепаду давления (ΔP). Это делает Cd самым важным показателем для спецификации энергоэффективных жалюзи. Он инкапсулирует целостную производительность жалюзи в одном, проверяемом числе, позволяя прямое и точное сравнение между различными продуктами и формируя основу истинно производительно-ориентированной спецификации.

Раздел 2: Сравнительный анализ профилей ламелей жалюзи

Геометрический профиль ламели жалюзи является основным определяющим фактором ее эксплуатационных характеристик. Каждая форма представляет специфический инженерный компромисс, балансирующий конкурирующие требования максимизации воздушного потока, минимизации перепада давления и предотвращения проникновения воды. Эволюция этих профилей от простых, плоских ламелей к сложным, многофункциональным дизайнам отражает прямую технологическую реакцию на возрастающий спрос на высокопроизводительные строительные оболочки и сопутствующую разработку стандартизированных протоколов тестирования для проверки этих передовых заявлений о производительности. Этот раздел предоставляет сравнительный анализ обычных профилей ламелей жалюзи, связывающий их физическую форму с их функциональной производительностью.

2.1 Стандартные профили: J-ламели и Z-ламели

Наиболее фундаментальными конструкциями жалюзи являются профили J-ламели и Z-ламели. Они часто упоминаются коллективно как «прямые ламели» из-за их простой, линейной геометрии. J-ламель имеет гладкую, плоскую, не дренируемую поверхность, в то время как Z-ламель является аналогично плоским профилем с простой угловой формой.

Их основная проектная цель — максимизировать вентиляцию. Простая, минимально обструктивная форма этих ламелей приводит к самой высокой свободной площади и, следовательно, к самому низкому перепаду давления среди всех типов профилей. Это делает их наиболее энергоэффективным вариантом с точки зрения чистого воздушного потока. Однако эта аэродинамическая эффективность имеет значительную стоимость: они предлагают практически никакой защиты от дождя помимо базового экранирования от прямых, вертикальных осадков. Им не хватает каких-либо функций для захвата или направления воды, позволяя ей свободно каскадироваться с ламели на ламель и увлекаться во впускной воздушный поток.

Из-за их плохой стойкости к погодным условиям, жалюзи с J- и Z-ламелями лучше всего подходят для выпускных применений, где проникновение воды не является проблемой, или для экранирующих применений на фасадах зданий, которые хорошо защищены от преобладающих ветров и дождя. Они также могут использоваться для впускных систем, если расположены в большой, хорошо дренированной камере, предназначенной для управления значительным проникновением воды.

2.2 Усиленная защита от погодных условий: дренируемые ламели и ламели K-типа

Как прямая реакция на недостатки стандартных профилей, дренируемые ламели и ламели K-типа были разработаны для предложения улучшенного уровня водостойкости. Дренируемая ламель отличается желобом, интегрированным в передний край ее профиля. Этот желоб предназначен для захвата воды при ее стекании по лицевой стороне жалюзи и направления ее горизонтально к косякам, где она может быть выведена от пути воздушного потока. K-ламель, исторически названная «штормостойкой», имеет отчетливое смещенное ступенчатое образование или «дождевой крючок» в своем профиле, который действует как физический барьер для захвата капель воды, переносимых в воздушном потоке.

Эти функции обеспечивают умеренное, но заметное улучшение в сопротивлении проникновению воды в условиях спокойного, не ветрового дождя. Однако эта улучшенная производительность требует более сложной геометрии ламели, что увеличивает турбулентность и приводит к умеренному увеличению перепада давления по сравнению со стандартными J- или Z-ламелями. Дренируемые ламели и ламели K-типа представляют сбалансированное, промежуточное решение, делая их подходящими для впускных применений общего назначения в климатах, характеризуемых умеренными осадками и низкими-умеренными ветровыми условиями.

2.3 Высокопроизводительные профили: ламели для дождя, приводимого ветром, и шевронные ламели

Для применений, требующих самого высокого уровня защиты от погодных условий, высокопроизводительные профили являются существенными. Жалюзи для Дождя, Приводимого Ветром (WDR), являются вершиной этой категории, имея высоко инженерные, сложные геометрии ламелей. Эти профили часто волнообразны или синусоидальны и включают множественные дождевые крючки, перегородки и как передние, так и задние дренажные каналы для захвата и удаления воды из воздушного потока в суровых погодных условиях. Шевронная ламель, характеризуемая острой формой ‘V’ или ‘C’, создает чрезвычайно извилистый путь для воздуха и воды. Эта геометрия не только обеспечивает отличное сопротивление дождю, приводимому ветром, но также функционирует как светонепроницаемый барьер, полностью скрывающий линию зрения через жалюзи.

Производительность этих профилей исключительна. Они специально разработаны для соответствия строгим требованиям теста AMCA 500-L для дождя, приводимого ветром, и способны достичь рейтинга эффективности класса A, означающего 99-100% отклонение воды даже в условиях смоделированного высокоскоростного ветра и сильного дождя. Эта превосходная защита, однако, влечет значительный аэродинамический штраф. Тесное расстояние между ламелями и сложный, извилистый путь воздушного потока, присущий этим дизайнам, приводят к более низкой свободной площади и самому высокому перепаду давления среди любой категории жалюзи. Их использование поэтому зарезервировано для критических впускных применений, таких как защита чувствительного и дорогого механического или электрического оборудования на открытых фасадах зданий или в регионах, подверженных ураганам, где любое проникновение воды неприемлемо.

2.4 Специализированные профили: акустические и светонепроницаемые жалюзи

Акустические и светонепроницаемые жалюзи разработаны для удовлетворения специфических неаэродинамических требований производительности. Ламели акустических жалюзи обычно перфорированы и заполнены звукопоглощающим, волокнистым изоляционным материалом для снижения передачи шума от оборудования ОВКВ в окружающую среду. Светонепроницаемые жалюзи, которые могут использовать шевронные или обращенные ‘Y’ профили ламелей, организованы для полного блокирования линии зрения под любым углом зрения.

В обоих случаях дизайн оптимизирован для своей специализированной функции — звукопоглощения или визуального экранирования — за значительный счет аэродинамической производительности. Звукопоглощающее заполнение в акустических ламелях и перекрывающаяся геометрия светонепроницаемых ламелей создают существенные препятствия для воздушного потока, приводя к очень низким свободным площадям и исключительно высоким перепадам давления. Следовательно, акустические жалюзи специфицируются для установок вблизи чувствительных к шуму объектов, таких как больницы, школы или жилые районы. Светонепроницаемые жалюзи в основном используются для архитектурных экранов оборудования, мусорных ограждений или других наземных применений, где безопасность и визуальное сокрытие являются основными целями.

Таблица 2.1: Сравнительная матрица производительности профилей ламелей жалюзи

Следующая таблица предоставляет сравнительное резюме характеристик производительности и типичных применений для основных профилей ламелей жалюзи. Рейтинги производительности относительны и предназначены для предварительных целей выбора.

Раздел 3: Стандартизированное тестирование производительности и интерпретация данных

Для обеспечения того, чтобы жалюзи работали как указано, отрасль полагается на набор стандартизированных лабораторных тестов. Международная ассоциация движения и контроля воздуха (AMCA) является основным авторитетом в этой области, разрабатывая и администрируя протоколы тестирования, которые обеспечивают надежную, проверенную третьими лицами основу для сравнения производительности продуктов. Тщательное понимание этих стандартов, особенно AMCA 500-L, существенно для критической оценки данных производителя и написания надежных, исполнимых спецификаций.

3.1 Стандарт AMCA 500-L: всеобъемлющий обзор

ANSI/AMCA Стандарт 500-L, Лабораторные методы тестирования жалюзи для рейтинга, является краеугольным камнем оценки производительности жалюзи. Цель стандарта — установить единообразные, повторяемые методы тестирования, а не устанавливать минимальные или максимальные рейтинги производительности. Это позволяет объективное, «яблоки к яблокам» сравнение различных продуктов, протестированных в идентичных лабораторных условиях. Когда продукт производителя лицензирован в рамках Программы сертифицированных рейтингов AMCA (CRP), это означает, что продукт был протестирован в соответствии с AMCA 500-L и что AMCA рассмотрела и сертифицировала точность опубликованных данных о производительности. Ключевые тесты в рамках этого стандарта:

1. Тест перепада давления: Этот тест количественно определяет сопротивление жалюзи воздушному потоку. Стандартный образец жалюзи размером 48 дюймов на 48 дюймов (1219 мм x 1219 мм) устанавливается в тестовую камеру, и воздух пропускается через него при различных расходах. Точные измерения статического давления берутся вверх по течению и вниз по течению от жалюзи. Результаты наносятся на график для создания кривой производительности, которая показывает потерю статического давления (в дюймах водяного столба) как функцию скорости свободной площади (в футах в минуту).
2. Тест проникновения воды (неподвижный воздух): Этот тест предназначен для определения скорости впускного воздуха, при которой вода начинает проникать через жалюзи в условиях, моделирующих спокойный, вертикальный дождь без ветра. Во время теста вода подается на лицевую сторону жалюзи со скоростью 4 дюйма в час, в то время как впускной вентилятор тянет воздух через них. «Начальная точка проникновения воды» определяется как скорость свободной площади, при которой количество воды, собранной за жалюзи, превышает порог 0,01 унции на квадратный фут свободной площади за 15-минутный период тестирования. Критически важно признать, что этот тест не воспроизводит штормовые условия и является мерой производительности в относительно благоприятную погоду.
3. Тест дождя, приводимого ветром (динамический): Это значительно более строгий протокол, предназначенный для оценки производительности жалюзи в условиях смоделированного шторма. Образец ядра размером 1 метр на 1 метр подвергается комбинации высокоскоростного ветра (либо 29 миль в час, либо 50 миль в час) и сильного, горизонтально направленного дождя (либо 3 дюйма/час, либо 8 дюймов/час). Воздух одновременно тянется через жалюзи при различных скоростях впуска. Производительность жалюзи оценивается на основе их эффективности в отклонении воды по сравнению с идентично размещенным открытым отверстием. Это выражается как класс эффективности от A до D, где класс A представляет 99% до 100% отклонение воды, самый высокий уровень производительности.

Раздел 3.2: Интерпретация графиков производительности и технических листов

Данные производителя, когда они сертифицированы AMCA, предоставляют необходимую информацию для обоснованного выбора. Ключевые элементы для анализа включают:

1. Кривые перепада давления: Эти графики отображают скорость в свободной площади (фут/мин) по оси x против перепада статического давления (дюйм вод.ст.) по оси y. Кривая иллюстрирует нелинейную зависимость между скоростью и давлением; когда скорость удваивается, перепад давления увеличивается примерно в четыре раза, отражая квадратичный член в уравнении перепада давления. Чтобы использовать график, проектировщик сначала рассчитывает требуемую скорость свободной площади для своего применения, а затем находит соответствующий перепад давления на кривой.
2. Данные проникновения воды: Обычно это представляется как единое значение: «Начальная точка проникновения воды» в фут/мин. Для любого приточного применения расчетная скорость свободной площади должна быть комфортно ниже этого опубликованного значения, чтобы обеспечить коэффициент безопасности против неожиданных всплесков воздушного потока или легких ветровых условий.
3. Данные дождя под действием ветра: Эта производительность представлена в таблице, которая показывает класс эффективности жалюзи (A, B, C или D) при диапазоне скоростей вентиляции сердцевины или свободной площади. Рейтинг класса A имеет смысл только если он достигается при скорости, которая соответствует или превышает расчетную скорость всасывания системы. Спецификация жалюзи класса A недостаточна, если система будет работать при скорости, где производительность жалюзи ухудшается до класса B или C.

Критически важным моментом понимания для любого специалиста, особенно в климатах, склонных к штормам, является фундаментальная разница между тестами «Проникновение воды» и «Дождь под действием ветра». Два протокола измеряют принципиально разные аспекты производительности, и их результаты не взаимозаменяемы. Тест в неподвижном воздухе оценивает, как жалюзи справляются со спокойным, вертикальным дождем — сценарий, где гравитация является основной силой, действующей на воду. Динамический тест дождя под действием ветра вводит горизонтальное давление ветра, которое кардинально изменяет физику, активно проталкивая воду через проходы лопастей. Сравнительный анализ, приведенный в технической литературе, ясно демонстрирует это несоответствие: традиционные дренируемые жалюзи, которые достигли наивысшего возможного рейтинга в тесте неподвижного воздуха, все еще позволили более чем в 25 раз больше воды проникнуть, чем специально построенные жалюзи WDR, когда оба были подвергнуты одинаковым смоделированным штормовым условиям. Это показывает, что спецификация жалюзи для открытого фасада на основе их «Начальной точки проникновения воды» обеспечивает ложное и опасное чувство безопасности. Для любого применения, где жалюзи будут подвергаться воздействию ветра и дождя, данные теста неподвижного воздуха должны быть проигнорированы для целей устойчивости к погоде, и спецификация должна основываться на классификации жалюзи по дождю под действием ветра при расчетной скорости всасывания.

3.3 Спецификация для производительности: От свободной площади к сертификации AMCA

Чтобы гарантировать, что проект получает систему жалюзи, отвечающую его требованиям к производительности, спецификация должна перейти от предписывающего подхода (например, «Модель XYZ») к основанному на производительности. Надежная спецификация должна четко определять требуемые результаты, заставляя производителей предоставлять продукт, который проверяемо подходит для цели.

Основа эффективной спецификации должна включать:

1. Максимально допустимый перепад давления: Укажите максимально допустимый перепад давления (например, «0.15 дюйм вод.ст.») при расчетном расходе воздуха (CFM) для указанного размера жалюзи.
2. Минимальная устойчивость к проникновению воды: Для приточных жалюзи укажите минимальную «Начальную точку проникновения воды» (например, «1000 фут/мин»).
3. Минимальная эффективность дождя под действием ветра: Для открытых применений укажите требуемый класс эффективности при определенной скорости вентиляции (например, «Эффективность класса A при скорости вентиляции сердцевины 3.5 м/с»).
4. Мандат сертификации AMCA: Критически важно, чтобы спецификация включала формулировку, которая делает стороннюю проверку неотъемлемой. Рекомендуется следующая формулировка: «Жалюзи должны быть лицензированы для ношения печати программы сертифицированных рейтингов AMCA для воздушных характеристик, проникновения воды и дождя под действием ветра [если применимо] в соответствии с публикацией AMCA 511».

Этот подход перекладывает ответственность за проверку производительности на производителя и предоставляет проектной команде надежную, стандартизированную основу для одобрения заявок, тем самым защищая целостность и производительность финальной установки.

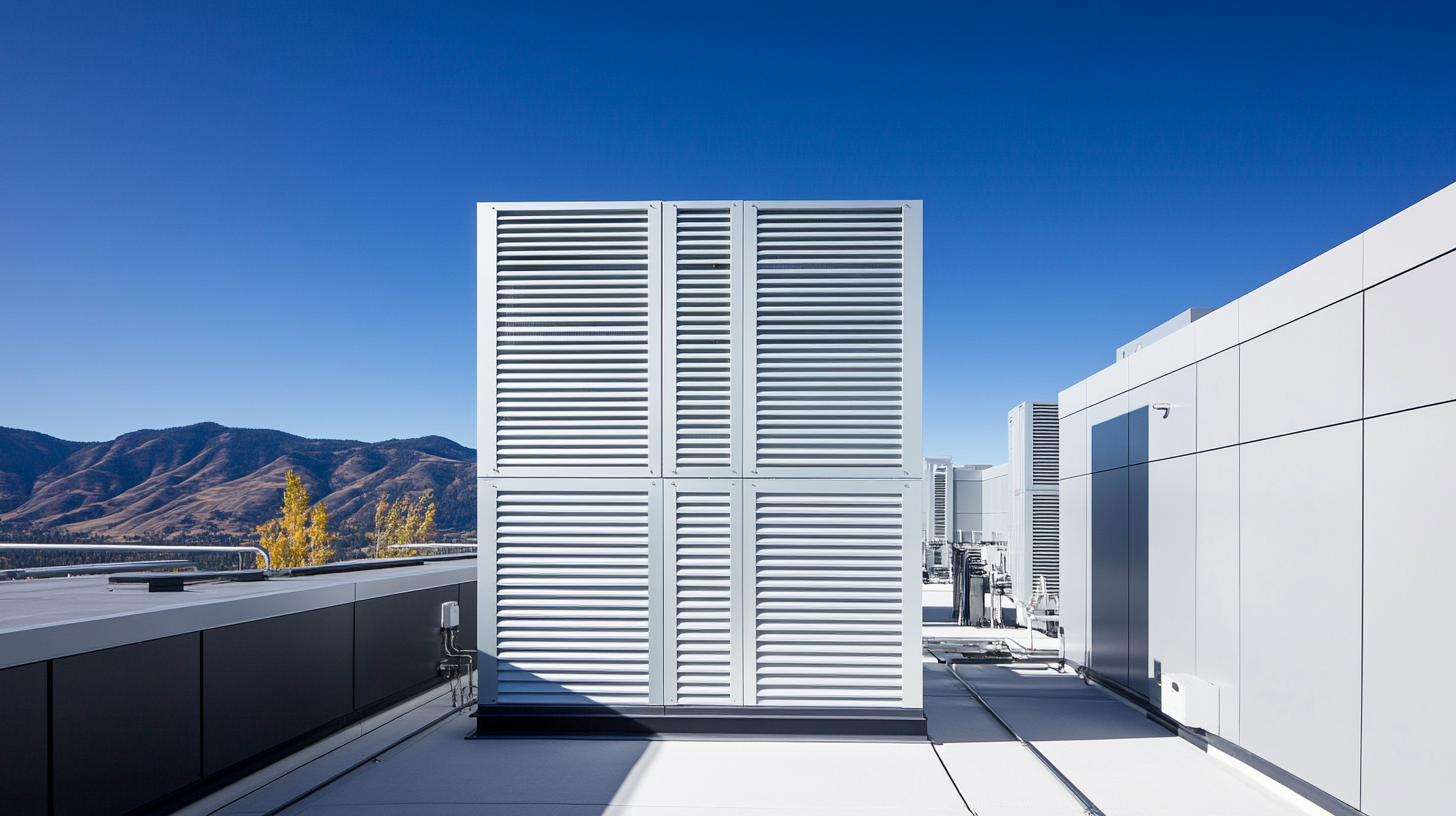

Раздел 4: Проектирование и интеграция для экранирования оборудования ОВКВ

Успешная интеграция архитектурных жалюзи требует синтеза принципов аэродинамики, требований механических систем и архитектурного проектного замысла. Этот раздел переводит технические данные производительности в практические рекомендации по проектированию, фокусируясь на критическом интерфейсе между экраном жалюзи и оборудованием ОВКВ, которое он скрывает и обслуживает. Он рассматривает оптимизацию размеров жалюзи, соблюдение обязательных кодов зазоров и выбор подходящих материалов и конструктивных систем.

4.1 Оптимизация расстояния и размеров жалюзи для вентиляции

Процесс определения размеров банка жалюзи начинается с фундаментальных требований системы ОВКВ, которую он обслуживает: объем воздуха, который должен быть перемещен, измеряемый в кубических футах в минуту (CFM). Из этого проектировщик может определить необходимую площадь жалюзи. Расчет следует четкой последовательности:

1. Установить расчетную скорость: Выбирается приемлемая скорость лица (скорость воздуха, входящего в жалюзи). Это критический выбор проекта, который балансирует потребность минимизировать площадь жалюзи против потребности контролировать перепад давления и проникновение воды. Типичный диапазон для расчетной скорости составляет 2-3 м/с (примерно 400-600 фут/мин).
2. Рассчитать требуемую свободную площадь: Требуемая свободная площадь рассчитывается делением общего расхода воздуха на выбранную скорость лица: Требуемая свободная площадь (кв.фут) = Расход воздуха (CFM) / Скорость лица (фут/мин)
3. Рассчитать общую площадь жалюзи: Используя отношение свободной площади (процент, предоставляемый производителем для конкретной модели жалюзи), определяется общая требуемая площадь лица жалюзи: Общая площадь жалюзи (кв.фут) = Требуемая свободная площадь (кв.фут) / Отношение свободной площади

Ключевой стратегией проектирования для повышения производительности и энергоэффективности является увеличение общей площади лица установки жалюзи. Обеспечивая большее отверстие, тот же требуемый объем воздушного потока (CFM) может быть достигнут при более низкой скорости лица. Это снижение скорости имеет комплексный положительный эффект: оно значительно снижает перепад давления через жалюзи (понижая энергопотребление вентилятора) и одновременно уменьшает вероятность увлечения воды в приточный воздушный поток. Для зданий, использующих естественную вентиляцию, «эффект дымовой трубы» может быть усилен максимизацией вертикального расстояния между низкоуровневыми приточными жалюзи и высокоуровневыми вытяжными жалюзи, создавая больший тепловой перепад давления для движения воздушного потока.

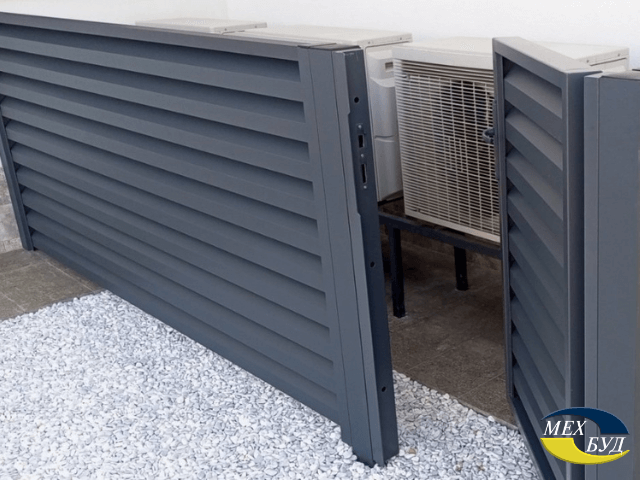

4.2 Минимальные требования к зазорам для конденсаторных блоков

Обеспечение адекватного зазора вокруг конденсаторных блоков ОВКВ имеет первостепенное значение как для производительности, так и для безопасности. Критическое разъединение часто существует между размерами зазора, рекомендованными производителями оборудования, которые оптимизированы для тепловой производительности, и минимальными зазорами, предписанными строительными кодексами, которые движимы соображениями безопасности жизни и обслуживаемости. Соответствующий и эффективный дизайн должен удовлетворять наиболее ограничительным требованиям из всех применимых источников, фактор, который может кардинально сформировать архитектурный отпечаток жалюзийного ограждения.

Производители указывают зазоры прежде всего для обеспечения беспрепятственного пути для воздуха, достигающего змеевика конденсатора, и предотвращения втягивания горячего выпускного воздуха обратно в блок, явление, известное как короткое замыкание, которое серьезно ухудшает эффективность.

1. Trane рекомендует минимум 12 дюймов от любой стены или густого кустарника, по крайней мере 5 футов неограниченного вертикального зазора над выпускным вентилятором и 3-футовый зазор для панелей доступа к обслуживанию.
2. Daikin указывает минимум 60 дюймов надземного зазора и настоятельно не рекомендует угловые установки. Боковые зазоры варьируются по модели, но обычно составляют 10-12 дюймов для воздушного потока и 18-24 дюйма для обслуживания.
3. Общие лучшие практики сходятся на абсолютном минимуме одного фута зазора со всех сторон, с двумя-тремя футами, считающимися оптимальными как для воздушного потока, так и для доступа техника. Препятствование воздушному потоку может увеличить энергопотребление блока на целых 30%.

Международный механический код (IMC) предоставляет юридически исполнимые минимумы, сосредоточенные на безопасности и поддерживаемости. Эти требования часто превышают рекомендации производителей и должны рассматриваться как руководящий стандарт.

1. Доступ к обслуживанию: IMC предписывает уровневое пространство обслуживания не менее 30 дюймов глубиной и 30 дюймов шириной на передней или обслуживающей стороне любого прибора. Это человеко-центрированное требование для рабочей оболочки техника часто больше, чем минимальный боковой зазор производителя.
2. Разделение всасывания и выпуска: Для предотвращения перекрестного загрязнения IMC требует, чтобы отверстия всасывания наружного воздуха располагались по крайней мере в 10 футах горизонтально от любого источника вредных загрязнений, таких как сантехнические вентиляционные отверстия, выхлоп транспортных средств с парковок или другие строительные выпуски. Также требуется минимальное разделение 3 фута от границ собственности.
3. Защита отверстий: Все наружные отверстия всасывания и выпуска должны быть защищены экранами или жалюзи. В регионах, склонных к ураганам, жалюзи должны быть испытаны и сертифицированы для соответствия стандарту AMCA 550 для дождя под действием высокоскоростного ветра.

Импликация для архитекторов и инженеров состоит в том, что планирование пространства для механических зон не может основываться только на размерах оборудования. Более крупные, определенные кодексом зазоры обслуживания должны быть включены на самых ранних стадиях проектирования, поскольку они диктуют истинный отпечаток, требуемый для жалюзийного ограждения и его поддерживающей структуры.

Таблица 4.1: Консолидированные требования к зазорам блоков ОВКВ

Эта таблица синтезирует минимальные требования к зазорам от представительных производителей и Международного механического кода (IMC) для предоставления консолидированной справки для проектирования. Проектировщики всегда должны проверять требования для конкретной модели оборудования и соблюдать наиболее ограничительный размер.

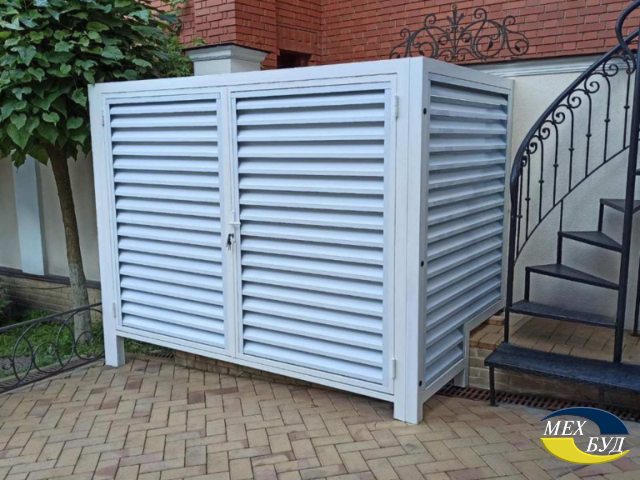

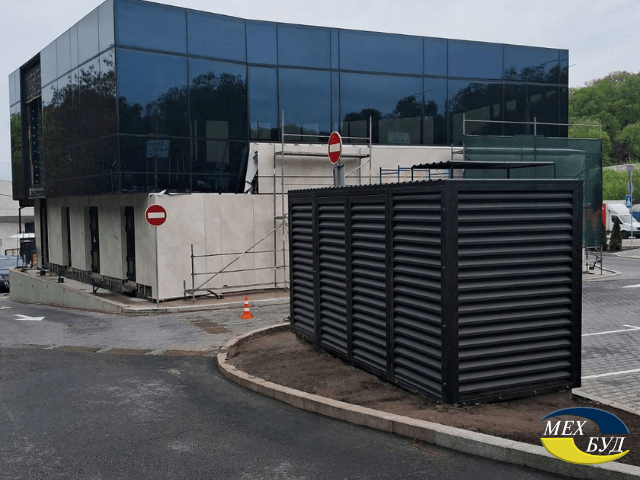

4.3 Конструктивные соображения и материалы для экранов оборудования

Материальный состав и конструктивное проектирование жалюзийного экрана критически важны для его долговечности, внешнего вида и способности выдерживать экологические нагрузки.

• Сравнение материалов:
  • Алюминий: Экструдированный алюминий (типично сплав 6063-T5) является доминирующим материалом для архитектурных жалюзи. Он предлагает отличную комбинацию легкого веса, что снижает нагрузку на поддерживающую структуру, и высокую коррозионную стойкость. Он может быть легко экструдирован в сложные, аэродинамически эффективные профили и принимает широкий спектр прочных покрытий, таких как порошковое покрытие и анодирование. Его основные недостатки — более высокая первоначальная стоимость по сравнению со сталью и сниженная прочность при очень высоких температурах.
  • Сталь (оцинкованная и нержавеющая): Сталь обеспечивает превосходную прочность и жесткость, делая ее материалом выбора для исключительно высоких экранов, ограждений высокой безопасности или применений, требующих длинных пролетов между опорами. Нержавеющая сталь предлагает отличную коррозионную стойкость и термостойкость, но значительно тяжелее и дороже. Оцинкованная сталь является прочной, экономически эффективной альтернативой, но уязвима к коррозии, если защитное цинковое покрытие поцарапано или повреждено.
  • Винил (PVC) и композиты: Эти материалы используются главным образом в жилых применениях, таких как перила палуб или декоративные жалюзи. Хотя они недорогие и малообслуживаемые, им обычно не хватает конструктивной прочности, ударостойкости и долговременной прочности, требуемой для коммерческих архитектурных экранов оборудования.
• Лучшие практики для проектирования экранов:
  • Контроль линии зрения: Ориентация лопастей жалюзи определяется основным углом обзора. Для крышного оборудования, видимого с земли, лопасти обычно инвертированы (наклонены вверх), чтобы блокировать линию зрения. Для наземных экранов лопасти наклонены вниз, или используются непросматриваемые шевронные профили для полного визуального препятствования.
  • Управление ветровой нагрузкой: Основное преимущество жалюзийных экранов над сплошными панелями — их способность значительно снижать ветровые нагрузки на строительную структуру. В зависимости от профиля лопасти и расстояния, жалюзийный экран может снизить коэффициент боковой ветровой нагрузки на целых 71% по сравнению со сплошной стеной. Экран и его система анкеровки все еще должны быть спроектированы для выдерживания расчетных ветровых нагрузок, как предусмотрено руководящим строительным кодексом.
  • Конструктивная поддержка и установка: Экраны оборудования обычно изготавливаются в управляемых панельных секциях (до 120 дюймов шириной), которые затем прикручиваются к специальной конструктивной раме на месте. Для минимизации стоимости и сложности очень выгодно выровнять опорные стойки экрана с существующими конструктивными элементами здания (например, балки крыши или балки), чтобы избежать потребности в дополнительном конструктивном блокировании или проникновениях в крышу.

Раздел 5: Синтез и рекомендации

Проектирование и спецификация архитектурных жалюзи для систем ОВКВ — это многогранная дисциплина, требующая целостного понимания аэродинамики, материаловедения, строительных кодексов и архитектурной интеграции. Оптимальное решение жалюзи редко является тем, которое имеет единственную лучшую метрику производительности, а скорее тем, которое достигает тщательно рассмотренного баланса между конкурирующими требованиями, адаптированными к специфическим потребностям проекта.

5.1 Основная трилемма: Балансировка воздушного потока, отталкивания воды и стоимости

Выбор профиля жалюзи фундаментально включает навигацию компромисса между тремя основными целями: максимизация воздушного потока (энергоэффективность), максимизация отталкивания воды (защита от погоды) и минимизация стоимости.

• Приоритизация воздушного потока: Если основная цель — энергоэффективность для вытяжной системы или хорошо защищенного всасывания, простой J-лопастной или Z-лопастной профиль предлагает наивысшую свободную площадь и наименьший перепад давления, минимизируя энергопотребление вентилятора.
• Приоритизация отталкивания воды: Если применение — критическое всасывание на открытом фасаде в регионе с суровой погодой, высокопроизводительные жалюзи дождя под действием ветра неотъемлемы. Более высокая первоначальная стоимость и увеличенный перепад давления оправданы потребностью защищать дорогое нижестоящее оборудование от водного ущерба.
• Поиск сбалансированного решения: Для общих применений всасывания в умеренных климатах дренируемая или K-типа лопасть предлагает разумный компромисс, обеспечивая лучшую водную стойкость, чем стандартная лопасть, без значительного штрафа перепада давления полного профиля дождя под действием ветра.

Логический процесс принятия решений следовал бы этому пути: Сначала определить применение (всасывание или выпуск). Если всасывание, оценить климатическое воздействие и чувствительность обслуживаемого оборудования. Это в ураганоопасном регионе? Неприемлемо ли любое проникновение воды? Это определит требуемый уровень защиты от погоды и укажет на соответствующую категорию профиля. Наконец, в этой категории выберите конкретную модель, которая отвечает требованиям расчетного воздушного потока с наименьшим возможным перепадом давления.

5.2 Контрольный список спецификации для высокопроизводительных систем жалюзи

Чтобы гарантировать, что установленная система жалюзи соответствует предполагаемой расчетной производительности, необходима комплексная, основанная на производительности спецификация. Следующий контрольный список описывает критические элементы для включения:

• Производительность (сертифицированная AMCA):
  • Требуемый воздушный поток: Укажите расчетный расход воздуха в CFM для каждого местоположения жалюзи.
  • Максимальный перепад давления: Укажите максимально допустимый перепад статического давления (например, 0.15 дюйм вод.ст.) при расчетном расходе воздуха.
  • Проникновение воды (неподвижный воздух): Укажите минимально приемлемую начальную точку проникновения воды (например, 1,250 фут/мин).
  • Дождь под действием ветра: Если применимо, укажите требуемый рейтинг эффективности при расчетной скорости (например, «Класс A при скорости свободной площади 1000 фут/мин»).
  • Сертификация AMCA: Предписать, что все подаваемые жалюзи должны быть лицензированы для ношения печати программы сертифицированных рейтингов AMCA для всех указанных метрик производительности.
• Материал и отделка:
  • Материал: Укажите сплав и отпуск (например, экструдированный алюминиевый сплав 6063-T5).
  • Толщина материала: Укажите минимальные толщины для рам (например, 0.075″) и лопастей (например, 0.060″).
  • Отделка: Укажите тип отделки, класс и толщину (например, 70% PVDF Kynar 500, класс I прозрачное анодированное покрытие AA-C22A41) и ссылайтесь на соответствующие стандарты ASTM для тестирования (например, ASTM B244).
• Конструкция и аксессуары:
  • Изготовление: Укажите метод конструкции (например, полностью сварная конструкция).
  • Муллионы: Укажите внешний вид муллионов (например, видимые или скрытые/спрятанные).
  • Экраны: Укажите включение и тип экрана (например, птичий экран, насекомый экран).
• Конструктивные:
  • Ветровая нагрузка: Предписать, что система жалюзи, включая все компоненты и анкеровку, должна быть спроектирована и разработана для выдерживания всех ветровых нагрузок, как требуется руководящим строительным кодексом (например, ASCE 7).
• Заявки:
  • Данные производительности: Требовать от производителя подачи сертифицированных AMCA данных производительности для всех указанных метрик.
  • Конструктивные расчеты: Требовать подачи проштампованных конструктивных расчетов, демонстрирующих соответствие требованиям ветровой нагрузки.
  • Образцы: Требовать подачи образцов отделки для проверки цвета.

5.3 Будущие перспективы: Интеллектуальные жалюзи и усовершенствованная интеграция в фасадные системы

Область технологий жалюзи продолжает развиваться, двигаясь в сторону более динамичных и интегрированных решений. Следующее поколение высокопроизводительных систем включает регулируемые или «интеллектуальные» жалюзи, которые используют приводы для изменения угла наклона ламелей в режиме реального времени. Эти системы могут быть интегрированы с системами автоматизации зданий и погодными датчиками для динамической оптимизации производительности: полностью открываются для максимизации воздушного потока в тихие, сухие дни; частично закрываются для отклонения дождя при сохранении вентиляции; и плотно закрываются для минимизации утечек воздуха во время экстремальных погодных явлений.

Более того, наблюдается растущая тенденция интеграции жалюзи не просто как вспомогательных компонентов для систем ОВКВ, но как неотъемлемых элементов высокопроизводительного фасада здания. В этой роли жалюзи способствуют целостной стратегии контроля окружающей среды. Они могут быть спроектированы как устройства перенаправления дневного света для снижения потребности в искусственном освещении, как стационарные или управляемые элементы затенения для контроля поступления солнечного тепла, и как ключевые компоненты системы естественной вентиляции здания. Этот более глубокий уровень интеграции превращает жалюзи из простого покрытия вентиляционного отверстия в сложный, многофункциональный компонент адаптивной и энергоэффективной оболочки здания.
