Оцинкованный металл: как толщина цинкового покрытия влияет на качество, долговечность и цену

Оцинкованный листовой металл (стальной лист, покрытый цинком) широко используется для заборов, фасадов, кровли и внутренних потолков, чтобы предотвратить коррозию (Цинкование — Википедия). Цинковый слой образует барьер, который останавливает коррозионные агенты и даже действует жертвенно (цинк корродирует вместо стали) (Цинкование — Википедия). На практике толщина этого покрытия имеет решающее значение: она определяет срок службы металла и его стоимость. В этой статье мы объясняем методы цинкования (особенно горячее цинкование) и анализируем, как толщина покрытия влияет на качество, долговечность и стоимость оцинкованного листа.

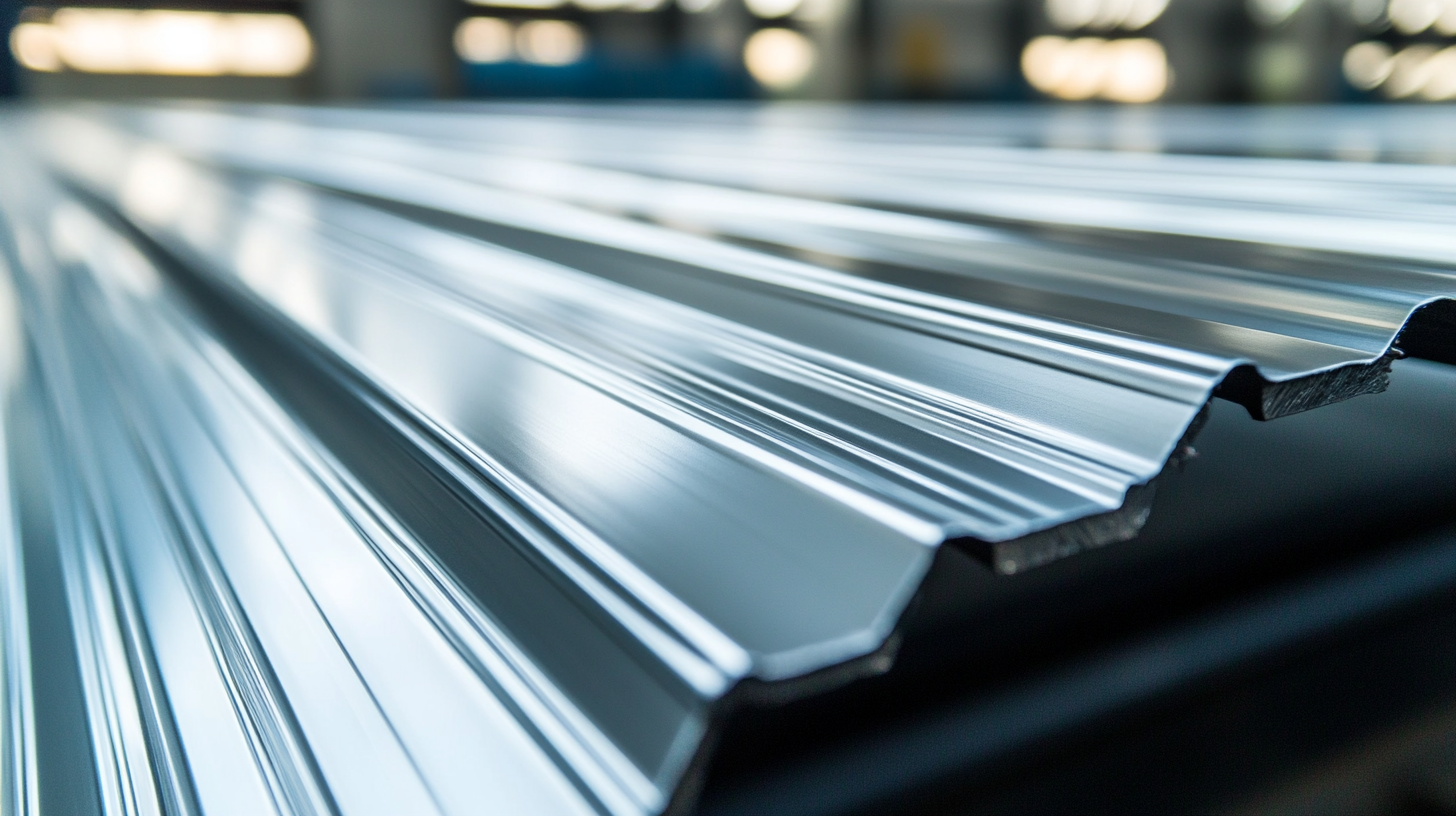

(Листовой металл — завод «Мехбуд») Стопки свежеоцинкованных стальных листов на производственной линии Мехбуд. В производстве самым распространённым методом является горячее цинкование: стальные рулоны или детали погружаются в расплавленный цинк, образуя металлургически связанное цинк-железное покрытие (Цинкование — Википедия). Этот процесс обеспечивает толстое и прочное покрытие. Например, оцинкованные листы Мехбуд (часто с декоративным полимерным покрытием) разработаны так, чтобы «противостоять коррозии» и соответствовать строгим стандартам качества (Листовой металл — завод «Мехбуд»). Непрерывное цинкование (оцинковка рулонов по стандарту ASTM A653) создаёт более тонкие слои цинка (обычно 6–50 мкм с каждой стороны), состоящие в основном из чистого цинка (ASTM A123 и G90 | Американская ассоциация цинкования). Другие методы включают гальваническое цинкование и шерардайзинг, которые применяют ещё более тонкие покрытия для лёгких или точных деталей (Цинкование — Википедия). И горячее, и непрерывное цинкование защищают сталь, но именно количество цинка (толщина покрытия) определяет срок службы и эффективность материала при эксплуатации (Цинкование — Википедия) (GalvInfo — Толщина покрытия).

Методы оцинковки листового металла

1. Горячее цинкование (HDG): Стальные детали или листы погружаются в ванну с расплавленным цинком. Образуется толстое цинково-железное покрытие (часто 60–150 мкм на конструктивных элементах). Покрытие металлургически связано и обладает высокой прочностью (Цинкование — Википедия). Для высокопрочной стали требуется точный контроль процесса (чтобы избежать водородной хрупкости) (Цинкование — Википедия).
2. Непрерывное (рулонное) цинкование: Стальные рулоны проходят через ванну с цинком на высокой скорости (процесс по ASTM A653). За счёт контроля скорости и состава ванны формируется равномерное и пластичное покрытие (обычно 6–25 мкм с каждой стороны) (ASTM A123 и G90 | Американская ассоциация оцинковщиков) (ASTM A123 и G90 | Американская ассоциация оцинковщиков). Это даёт тонкие покрытия (например, классы G60 или G90).
3. Электрооцинковка: Цинк осаждается на сталь с помощью электрического тока. Получается очень тонкое покрытие (несколько микрон), используемое, например, для кузовных панелей автомобилей или внутренней стали. Обеспечивает защиту от коррозии, но не такое прочное, как горячее цинкование.
4. Шерардизация (термодиффузия): Пары цинковой пыли проникают в сталь в вращающемся барабане. Подходит для мелких деталей, формирует тонкий, прочный слой цинка.
5. Гальваннеалинг: Вариант рулонного цинкования, при котором сталь дополнительно нагревается для формирования цинково-железного сплава на поверхности. Обеспечивает матовое покрытие и хорошую адгезию под покраску. Толщина покрытия аналогична обычному рулонному цинкованию.

Каждый метод применяется в зависимости от задачи. В строительстве наиболее актуальны горячее и рулонное цинкование: первое даёт самое толстое покрытие, второе — широко используется для стеновых и заборных панелей. Продукция завода Мехбуд (например, листовые панели, ламели для заборов, фасадные кассеты) обычно производится методом непрерывного цинкования (для рулонов) и горячего цинкования (для готовых деталей), что позволяет сочетать прочность покрытия и хорошую формуемость.

Почему толщина покрытия важна для долговечности

Более толстое цинковое покрытие значительно продлевает срок службы за счёт большего объёма защитного материала и барьерной защиты. Цинк корродирует медленно, образуя защитную оксидно-карбонатную пленку. Полевые данные показывают, что в обычной атмосфере «наблюдаемые скорости коррозии редко превышают 0.3 мил в год» (около 7.6 мкм/год) (Эффективность оцинкованной стали в различных условиях | Американская ассоциация гальванизации). Таким образом, даже покрытие в 20 мкм служит более двух десятилетий до полной коррозии цинкового слоя в благоприятной среде.

Ключевые эффекты толщины:

1. Линейное увеличение срока службы: Коррозионная стойкость примерно пропорциональна толщине. Например, в GalvInfoNote объясняется, что удвоение толщины цинка (например, от G30 до G60) примерно удваивает время до появления 5% ржавчины (GalvInfoNote 1-1). Аналогично, покрытие G90 (~18 мкм/сторона) примерно на 50% толще G60 и служит на ~50% дольше в тех же условиях (GalvInfoNote 1-1). Практически это означает, что слой 18 мкм может прослужить 15 лет там, где 12 мкм служат 10 лет.
2. Более высокая устойчивость в агрессивной среде: В агрессивных условиях (промышленные выбросы, морской воздух, грунт) более толстый цинк задерживает коррозию основы. Исследования почвенной коррозии показали, что сталь с цинковым покрытием ~100–125 мкм (3.9–5.0 мил) достигала срока службы 35–50 лет в самых агрессивных грунтах и более 75 лет в умеренных (Эффективность оцинкованной стали в различных условиях | Американская ассоциация гальванизации). Такие толстые покрытия характерны для конструкционной или подземной стали.
3. Барьерная и катодная защита: Непрерывная цинковая пленка блокирует влагу и кислород. Даже при повреждении, оставшийся вокруг цинк продолжает жертвенную коррозию, защищая сталь. Чем больше цинка — тем дольше действует катодная защита.
4. Механические особенности: Очень толстые гальванизированные покрытия немного шероховатее и менее пластичны; слишком тяжелые покрытия могут трескаться при резком изгибе металла. Например, предварительно оцинкованные рулоны (почти чистый цинк) более пластичны, чем толстые покрытия после горячего цинкования (Спецификации ASTM A123 и G90 | Американская ассоциация гальванизации). Мехбуд оптимизирует покрытия рулонов (например, около 18 мкм/сторона), чтобы листы можно было гнуть без трещин, сохраняя высокую коррозионную стойкость.

В итоге, больше цинка = больше защиты. Проектировщики часто закладывают более толстые покрытия для объектов с длительным сроком службы или суровыми условиями. Основной компромисс — это стоимость (больше цинка) и вес, поэтому толщина подбирается с учётом условий эксплуатации.

Стандарты и типичные толщины цинкового покрытия

Промышленные стандарты определяют минимальную толщину цинкового покрытия для различных применений. Типовые значения включают:

1. ASTM A653/A653M (оцинкованный лист) — Непрерывное горячее цинкование рулонной стали. Покрытия обозначаются как G30, G60, G90 и т.д. Например, G90 (0,90 унции/фут² с обеих сторон) эквивалентен примерно 18 мкм цинка с каждой стороны (ASTM A123 и G90 – Американская ассоциация цинкования). Другие распространённые классы: G60 (~15 мкм/сторона), G120 (~24 мкм). Продукция из рулонов часто имеет покрытие от 6 мкм (G30) до ~50 мкм (G185) на сторону.
2. ASTM A123/A123M (горячеоцинкованные изделия) — Применяется к готовым стальным изделиям. Толщина покрытия зависит от толщины стали. Для стали толщиной 6–12 мм минимум составляет около 55 мкм (Класс A), но на практике покрытия часто превышают 100 мкм. Покрытие состоит из слоёв сплава цинк-железо и неотделимо от стали.
3. EN ISO 1461 (горячее цинкование) — Европейский стандарт. Устанавливает среднюю толщину покрытия в зависимости от толщины стали: например, 55 мкм для стали <6 мм, 65 мкм для 6–12 мм, 85 мкм для >12 мм. Все участки изделия должны быть выше минимального предела (45–70 мкм). Соответствует стандартам Z180–Z275 (180–275 г/м², суммарно на обе стороны).
4. Украинские стандарты ДСТУ — Национальные стандарты (например, ДСТУ 2650) соответствуют EN ISO 1461. Также предусматривают 55–85 мкм в зависимости от толщины стали и соответствуют распространённым нормам массы цинка. Сертифицированная продукция завода «Мехбуд» соответствует этим требованиям (Листовой металл – завод «Мехбуд»).

Типовые диапазоны покрытий для строительного листа:

1. Лёгкие нагрузки (внутреннее применение): окрашенная оцинкованная сталь (например, потолки, внутренние панели) часто имеет покрытия G30–G60 (6–15 мкм с каждой стороны).
2. Стандартные наружные панели: кровельные и фасадные панели — G60–G90 (15–25 мкм на сторону, часто маркируются как Z200–Z275).
3. Тяжёлые условия/открытые конструкции: столбы заборов, балки, элементы уличных конструкций — G120–G185 (30–50 мкм/сторона) или горячее цинкование свыше 100 мкм.
4. Экстремальные условия: для агрессивной среды (морские установки, трубопроводы) толщина может превышать 100 мкм (Z350 или HDG Класс 80+). Однако такие значения на тонких листах применяются редко из-за высокой стоимости и ухудшения формуемости.

Ссылаясь на стандарты ASTM A653, ISO 1461 и национальные нормы ДСТУ, архитекторы и проектировщики могут точно указывать требуемую толщину цинкового слоя. Например, оцинкованная панель может быть описана как «оцинкованная сталь ASTM A653 G90 (Z275)», что означает примерно 45 г/м² на сторону (~18 мкм). Важно различать общий вес покрытия (на обе стороны) и толщину слоя с одной стороны.

Толщина покрытия vs. Стоимость

Чем больше цинка, тем выше стоимость материала и дольше процесс оцинковки. Однако цинк значительно дешевле нержавеющей стали или тяжёлых лакокрасочных покрытий. Основные моменты:

1. Начальная стоимость: Переход, например, с G60 на G90 увеличивает стоимость примерно на 20–30% за счёт дополнительного цинка. При крупносерийной оцинковке цена рассчитывается за единицу веса стали плюс наценка за оцинковку. Более толстое покрытие обычно увеличивает эту наценку на 10–50%.
2. Экономика жизненного цикла: Хотя более толстое покрытие дороже на старте, оно часто экономит деньги в долгосрочной перспективе. По данным American Galvanizers Association, горячее цинкование может не требовать обслуживания более 70 лет (Стоимость оцинковки – AGA). В отличие от этого, окрашенная сталь потребует многократной перекраски, что может стоить в 2–5 раз дороже начальных вложений (Стоимость оцинковки – AGA). За весь срок службы здания горячее цинкование оказывается в 2–6 раз выгоднее альтернатив.
3. Компромисс в характеристиках: Если немного более толстое покрытие удваивает срок службы (по данным (GalvInfoNote 1-1)), это, как правило, оправдано. Для ответственных конструкций (мосты, промышленные каркасы) толстое покрытие экономически выгодно. А для временных или внутренних объектов можно выбрать более тонкий слой ради экономии.
4. Оценочные значения: Примерно, покрытие G90 на 100 м² стали может стоить на несколько сотен долларов больше, чем G60. Но если G90 прослужит на 25 лет дольше, то эта разница ничтожна по сравнению со сроком службы проекта.

Вкратце: указывайте минимально допустимое покрытие по стандартам и повышайте его только при необходимости в большей коррозионной стойкости. Многие архитекторы сейчас проводят анализ жизненного цикла, который чаще всего склоняется в пользу “премиального” варианта с толстым слоем цинка (Стоимость оцинковки – AGA). В проектах Мехбуд используется качественный металл, чтобы заказчики избежали преждевременного ремонта.

Когда использовать тонкое или толстое покрытие

Толщина покрытия должна соответствовать условиям эксплуатации и ожидаемому сроку службы. Рекомендации:

1. Для помещений/под навесом: В сухих внутренних помещениях или при слабом воздействии коррозии достаточно тонких покрытий. Например, для подвесных потолков или крыш складов можно использовать G30–G60 (~6–15 мкм на сторону) или даже электролитически оцинкованный металл.
2. Обычные наружные условия: Для фасадов, заборов и крыш жилых и коммерческих зданий (вне прибрежных зон) обычно применяют G60–G90 (~15–25 мкм/сторона). Такое покрытие выдерживает осадки и умеренное загрязнение десятилетиями без коррозии.
3. Агрессивная промышленная среда: Для химических заводов, промышленных объектов или городов с кислотными дождями рекомендуется G90–G185 (25–50 мкм/сторона) или горячее цинкование. Дополнительный цинк противостоит кислотным газам и высокой влажности.
4. Морская/прибрежная зона: Солёный воздух резко ускоряет коррозию. Для прибрежных конструкций применяют ≥50 мкм на сторону. Это достигается с помощью рулонных покрытий Z275/Z350 или горячего цинкования (>50–100 мкм). Иногда архитекторы используют дуплекс-системы (цинк + краска) в морских проектах. Правило: если категория коррозии — C5-M (очень высокая, ISO 12944), нужно примерно вдвое толще покрытие, чем при обычных условиях (C3).
5. Особые случаи: При закладке в грунт или под водой действуют другие нормативы (ASTM D5906, классификация CIS 5). Применяется непрерывное толстое цинкование (Класс B, не менее 80 мкм).

Кратко:

1. Внутри помещений, слабая нагрузка → G30–G60 (6–15 мкм/сторона).
2. На улице, умеренный климат → G60–G90 (15–25 мкм/сторона).
3. Промышленная/городская зона → G90–G185 (25–50 мкм/сторона).
4. Побережье/море → ≥50 мкм/сторона (Z275–Z350 или горячее цинкование).
5. Дуплекс (цинк + краска) — для экстремальных условий.

Стандарты ISO 14713 и Американской ассоциации цинкования (AGA) дают таблицы зависимости «время до первого обслуживания» от среды и толщины цинка. На практике, в условиях соли и загрязнения целесообразно закладывать более толстые покрытия. Например, прибрежный забор оцинковывают на 60+ мкм для срока службы 30 лет, тогда как вглуби страны достаточно 18 мкм для 15 лет. Связь примерно пропорциональная (Microsoft Word — GalvInfoNote 1-1).

Измерение толщины цинкового покрытия

Контроль качества требует проверки соответствия покрытия установленным требованиям. Вот распространённые методы измерения:

1. Магнитно-индукционные толщиномеры: Портативные приборы измеряют толщину покрытия (в мкм) на стали за счёт магнитного отрыва. Метод быстрый и неразрушающий, широко применяется для выборочной проверки на объекте.
2. Вихретоковые толщиномеры: Используются для немагнитных оснований (менее актуальны для стальных листов).
3. Кулонометрический метод: Небольшой участок цинка растворяется в кислоте, а его количество измеряется электрически (по ASTM B767). Метод обеспечивает точное среднее значение толщины на ограниченной площади.
4. Металлография поперечного сечения: Проба вырезается, полируется и исследуется под микроскопом. Метод позволяет определить структуру слоёв (железо-цинковые сплавы) и точную толщину каждого. Применяются стандарты ASTM D7091 / ISO 1463.
5. Рентгеновская флуоресценция (XRF): Иногда применяется для покрытий на деталях, но редко используется для толстого оцинкованного проката.
6. Сертификаты покрытия: Цехи оцинковки выдают отчёты по ASTM/ISO. Инспекторы могут также использовать калиброванные эталонные образцы или тестовые панели.

Мехбуд гарантирует, что вся поступающая сталь и готовые изделия соответствуют заявленным параметрам толщины. Заказчики могут проводить проверку магнитными приборами или запрашивать лабораторные испытания. Обычно допускается отклонение ±10–20% от номинала. Например, при заказе G90 (18 мкм/сторона), средняя толщина должна быть не менее 18 мкм, а локальные участки — не ниже примерно 16 мкм.

Кейс: Оцинкованные ограждения в прибрежной застройке

Рассмотрим недавний проект прибрежного курорта, где ограждения и перила требовали максимальной прочности. Команда дизайнеров выбрала сталь с горячим цинкованием с покрытием Класс 80 (≈80 мкм цинка). Пробы показали толщину покрытия от 78 до 85 мкм, что значительно выше обычных 18–25 мкм для проката с цинковым покрытием. После двух лет воздействия морского аэрозоля осмотр показал лишь легкую патину (без красной ржавчины). Это соответствует данным по коррозии: при толщине цинка ~80 мкм время до появления 5% ржавчины в тропическом морском климате увеличивается на десятки лет по сравнению с стандартным покрытием в 20 мкм (Microsoft Word — GalvInfoNote 1-1) (Производительность оцинкованной стали в разных средах | Американская ассоциация оцинкованных изделий). В отличие от этого, ограждение в сухом климате с покрытием 18 мкм, скорее всего, начнёт ржаветь через 5–10 лет при аналогичных условиях осмотра.

Этот пример подчеркивает компромисс: более толстое покрытие стоит дороже на старте, но расходы на обслуживание практически исключены. По данным Американской ассоциации оцинковки, в ряде категорий цинковое покрытие не требует “обслуживания в течение 70 лет и более” (Какова стоимость оцинкованного покрытия | Американская ассоциация оцинкованных изделий). В терминах жизненного цикла, дополнительные затраты на цинк оправдали себя благодаря отказу от повторной покраски.

Выбор высококачественных оцинкованных продуктов

В конечном итоге преимущества правильной толщины покрытия зависят от качества продукта. Например, Мехбуд использует оцинкованную сталь коммерческого класса и тщательно проверяет ее. Как отмечается на странице О нас Мехбуд, “Мы работаем только с качественным материалом… проводим тщательную проверку на каждом этапе” (О нас — завод «Мехбуд»). Мы применяем стабильные цинковые покрытия и полимерные покрытия, а также сертифицируем наши продукты по национальным и международным стандартам (Лист — завод «Мехбуд»).
Для архитекторов и строителей выбор поставщика, такого как Мехбуд, означает получение правильного сочетания толщины стали, веса цинка и финишного покрытия. Например, наши системы ограждений используют профили с прецизионной резкой и цинковым покрытием, а наши вентилируемые фасадные панели используют сталь с прокатным оцинкованным покрытием и полимером для длительного срока службы (Лист — завод «Мехбуд») (Лист — завод «Мехбуд»).

В заключение, более толстые оцинкованные покрытия улучшают качество, увеличивая защиту от коррозии и прочность конструкции. Указывайте минимальную необходимую толщину (по стандартам ASTM A123, EN ISO 1461 и т. д.) и увеличивайте ее для более жестких условий. Проверяйте толщину с помощью правильных измерительных приборов. Инвестиции в покрытия с более высоким содержанием цинка обычно оправдывают себя за счет более долгого срока службы и снижения затрат на обслуживание (Что стоит оцинкованное покрытие… | Американская ассоциация оцинкованных изделий) (Microsoft Word — GalvInfoNote 1-1). Для реальных примеров оцинкованных решений см. профили для ограждений Мехбуд на системах ограждений и фасадных системах или узнайте больше на нашей странице О нас.

Источники: Отраслевые стандарты и исследования по горячему оцинкованию; руководство Американской ассоциации оцинкованных изделий (Оцинкование — Википедия) (Microsoft Word — GalvInfoNote 1-1) (Производительность оцинкованной стали в… | Американская ассоциация оцинкованных изделий) (Стоимость оцинкованных покрытий… | Американская ассоциация оцинкованных изделий); Информация о продукции и компании Мехбуд (Лист — завод «Мехбуд») (О нас — завод «Мехбуд»). Эти материалы показывают, как выбирается толщина цинкового покрытия для оптимальной защиты от коррозии и экономичности.
