Візуалізація фасаду будівлі: фото, 3D та вихідні дані

Візуалізація фасаду будівлі — це зображення майбутнього облицювання, яке допомагає порівняти матеріали, кольори та розкладку елементів до початку робіт. Для оцінки одного ракурсу може вистачити макета на фото; для кутів, об’ємів і кількох видів будівлі доцільна 3D-модель. Точність результату залежить від вихідних фотографій, обмірів і погодженого завдання.

Нижче — чим відрізняються формати візуалізації, які дані підготувати та що перевірити перед погодженням дизайну. Приклади з початкової публікації збережені: вони показують перехід від фото або креслення до запропонованого вигляду фасаду, а не підтверджують виконання монтажу.

Оновлено 1 листопада 2026 року. Первинна публікація — 16 червня 2017 року.

Візуалізація по фото, 3D і дизайн-проєкт: у чому різниця?

Вибір починається з рішення, яке потрібно ухвалити. Для пошуку кольорової схеми не завжди потрібна деталізована модель, а одного фотомонтажу недостатньо, щоб оцінити всі боки складної будівлі.

Візуалізація не замінює робочу документацію. Гарний рендер сам по собі не підтверджує несучу здатність підсистеми, вузли кріплення, пожежні характеристики або точну кількість матеріалу. Назву «дизайн-проєкт» також варто розшифрувати в завданні: які саме креслення та розрахунки входять до роботи, а які виконуються окремо.

Проста візуалізація фасаду на фото: що можна погодити?

Для наявної будівлі макет на фотографії допомагає оцінити загальну композицію: розподіл кольорів, напрямок рейок, сітку касет, акцент навколо входу або місце вивіски. Редактор зображень дає змогу накласти запропоноване облицювання на фото зі збереженням його ракурсу.

Важливо відділяти видимий задум від перевіреної геометрії. Якщо немає обмірів, ширина простінків і модуль облицювання на макеті можуть бути лише орієнтовними. Фото не показує приховані конструкції та не дає надійних розмірів усіх елементів.

Приклад: вихідне фото та запропонований вигляд сервісного центру

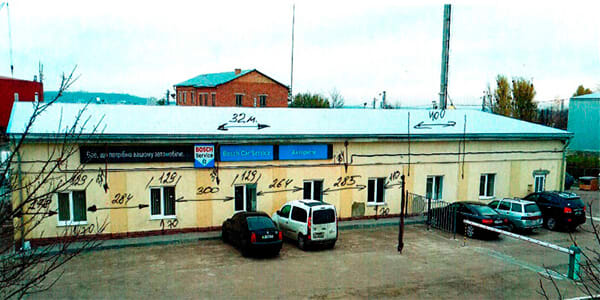

На вихідному зображенні нижче позначено частину розмірів. Наступний кадр показує зміну кольору й розкладки облицювання на цьому самому ракурсі. Таку пару зручно використовувати для обговорення дизайну без змішування його з результатом будівельних робіт.

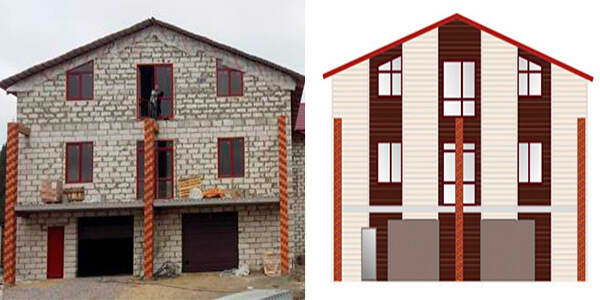

Приклад: фото, схема розмірів і фронтальний макет

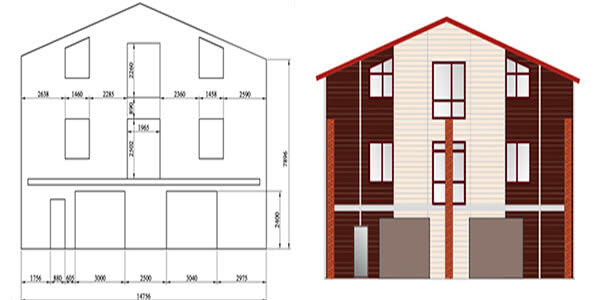

У наступному прикладі фото доповнене схемою фасаду. Обміри допомагають прив’язати рисунок облицювання до вікон, гаражних воріт і меж поверхів. Перед замовленням виробів потрібно перевірити актуальність розмірів та оформити потрібну розкладку, а не знімати їх із картинки.

Що додає 3D-візуалізація фасаду будівлі?

3D-модель дозволяє розглянути будівлю з різних боків у межах відтвореної геометрії. Вона доречна, коли потрібно оцінити поворот облицювання на куті, глибину входу, виступи, колони, піддашок або поєднання кількох фасадних площин.

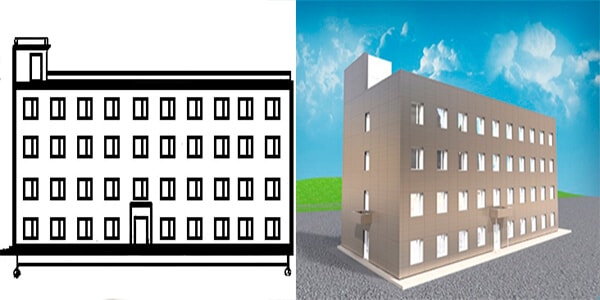

Основа моделі — погоджені креслення, обміри чи надана цифрова модель. У прикладі з архіву публікації вихідний фасад зіставлений з об’ємним зображенням. Сам факт наявності 3D не робить вихідні дані точними: модель потрібно звіряти з ними.

Для презентації можна додати матеріали, тіні, оточення та освітлення. На порівняльних видах краще зберігати однакові камеру й умови світла — так легше побачити різницю між самими варіантами. Потребу у вечірньому ракурсі, анімації чи інтерактивному перегляді погоджують окремо.

Програма є інструментом, а не критерієм готовності. Важливі відповідність завданню, геометрія, читабельність матеріалів і зрозумілий склад результату. Зображення, створене нейромережею, може допомогти знайти настрій або композицію, але збереження вікон, розмірів і реальної розкладки потребує окремої перевірки. Детальніше — у матеріалі про вплив ШІ на дизайн фасадів.

Які вихідні дані потрібні для візуалізації фасаду?

Мінімальний бриф: фото або креслення, основні розміри, перелік змін, бажаний тип облицювання та потрібні ракурси. Якщо частини даних немає, зафіксуйте це до початку роботи: виконавець має розуміти, де допустимий концептуальний ескіз, а де потрібна точність.

• Фото. Загальний фронтальний вид і потрібні кути, без обрізаної покрівлі чи цоколя. Додайте окремі кадри входу та складних примикань; не підміняйте оригінали зменшеними скриншотами.
• Обміри. Загальна ширина й висота, поверхові відмітки, розташування та розміри прорізів, виступів, колон, цоколя й парапету. Вкажіть одиниці вимірювання.
• Креслення або модель. Передайте актуальні фасади, плани й необхідні розрізи. Для сканів потрібні читабельні розміри; для цифрових файлів — погоджений формат і версія.
• Матеріали. Тип панелей або рейок, бажана орієнтація, колір і фактура. Реальні можливості виробу звіряють із технічними даними виробника.
• Обмеження. Що залишається без змін: вікна, двері, дах, вентиляційні решітки, обладнання, вивіски. Для брендової будівлі додайте вимоги до фірмового стилю.
• Результат. Потрібні види, варіанти, деталізація, розмір зображень, друк або цифрова презентація, порядок правок і погодження.

Приклад короткого завдання: «Потрібно порівняти світлий і темний варіанти облицювання на фронтальному фото та показати кут будівлі в 3D. Вікна, дах і вхід залишаються на місці. Обміри та фото додаються. До фінального рендера погоджуємо матеріал і розкладку».

Це приклад структури брифу, а не опис уже виконаного об’єкта чи стандартного пакета послуг Мехбуд.

Як перевірити колір, розкладку та готову візуалізацію?

Спочатку виберіть загальну композицію, потім уточнюйте модуль облицювання й деталі. Для касетного фасаду зверніть увагу на сітку швів і підрізування біля прорізів; для рейкового фасаду — на напрямок ліній та їхнє завершення на кутах і біля входу.

Екранне зображення не є еталоном кольору покриття. Tikkurila пояснює, що відображення залежить від налаштувань екрана, та рекомендує фізичні зразки для вибору кольору [джерело]. Для металевого облицювання погоджуйте колір і фактуру за відповідним реальним зразком матеріалу, а не лише за рендером або кодом кольору в повідомленні.

Перед погодженням перевірте:

1. Чи збігаються прорізи, поверхи та основні пропорції з вихідними даними.
2. Чи показані всі потрібні площини, кути й місця зміни матеріалу.
3. Чи визначені тип облицювання, колір, фактура й принцип розкладки.
4. Чи залишаються доступними двері, вентиляція та обладнання.
5. Чи однаково відтворені матеріали на різних ракурсах і чи зафіксована версія, яку погоджують.
6. Чи відокремлені художня подача, креслення розкладки та робочі конструктивні рішення.

Фінальні зображення зручно зібрати в PDF із назвами варіантів і датою версії. Якщо потрібен друк, формат аркуша та якість файлів узгодьте заздалегідь. Вихідну редаговану модель і робочі креслення слід прямо зазначити в переліку результатів, якщо вони потрібні замовнику.

Від чого залежать обсяг, термін і вартість візуалізації?

Їх визначає конкретне завдання: чи є готові обміри або модель, скільки площин потрібно показати, наскільки складна геометрія, які матеріали й оточення відтворюються, скільки варіантів і раундів правок погоджено.

Порівнюйте пропозиції за однаковим складом роботи. Один макет на фото, кілька 3D-ракурсів і комплект креслень — різні результати. Не вважайте додаткові види, правки або вихідні файли автоматично включеними чи платними: умови потрібно зафіксувати з виконавцем.

Рендер також не визначає остаточну вартість облицювання. Для неї потрібні перевірені обсяги, специфікація елементів, підсистема, комплектуючі та умови робіт. Колір і матеріал на картинці ще не є кошторисом.

Плануєте металевий фасад? Перегляньте фасадні системи Мехбуд та підготуйте фото, обміри й короткий бриф. Через контакти Мехбуд можна уточнити доступний формат опрацювання вашого об’єкта, склад результату, термін і вартість.

Поширені запитання про візуалізацію фасаду

Чи можна зробити візуалізацію фасаду за однією фотографією?

Так, для концептуального макета у вибраному ракурсі. Для точної розкладки потрібні розміри; для інших боків будівлі — додаткові фото, креслення або модель.

Що краще: макет на фото чи 3D-візуалізація?

Макет на фото підходить для порівняння дизайну у фіксованому виді. 3D доцільне, коли потрібно оцінити об’єм, кути, виступи та кілька фасадів. Вибір залежить від завдання, а не від престижності формату.

Чи можна за візуалізацією замовляти фасадні касети?

Самого зображення недостатньо. Для виготовлення потрібні погоджені розміри, розкладка, специфікація та відповідні технічні рішення. Їхній склад визначають для конкретного замовлення.

Чому колір на рендері відрізняється від зразка?

На вигляд впливають освітлення сцени, налаштування екрана та спосіб відтворення матеріалу. Остаточне погодження кольору й фактури проводять за фізичним зразком відповідного покриття.

Скільки варіантів фасаду потрібно замовити?

Універсальної кількості немає. Узгодьте, які рішення порівнюються: колір, тип облицювання чи композиція. Варіанти мають допомагати зробити вибір, а не повторювати один дизайн з незначними змінами.

Чи входять у візуалізацію креслення для монтажу?

Лише якщо вони прямо включені до завдання та переліку результатів. Презентаційний рендер, дизайн-проєкт і робоча документація мають різне призначення.
