Навесные вентилируемые фасады: основные конструктивные требования

1. Нормативы для навесных вентилируемых материалов
2. Нормы для облицовочных элементов и каркасной подоблицовочной системы НВФ
3. Требования к теплоизоляции и тепловой защите зданий
4. Требования к проектированию и конструкторской документации
5. Требования к пожарной безопасности НВФ

С целью обеспечения необходимой степени утепления, долговечности и эстетической привлекательности фасадов зданий при новом строительстве, капитальном ремонте и термомодернизации, проектирование и монтаж навесных вентилируемых фасадов (НВФ) должны строго соответствовать действующим нормативным требованиям, установленным Национальными стандартами Украины (ДСТУ) и Государственными строительными нормами (ДБН).

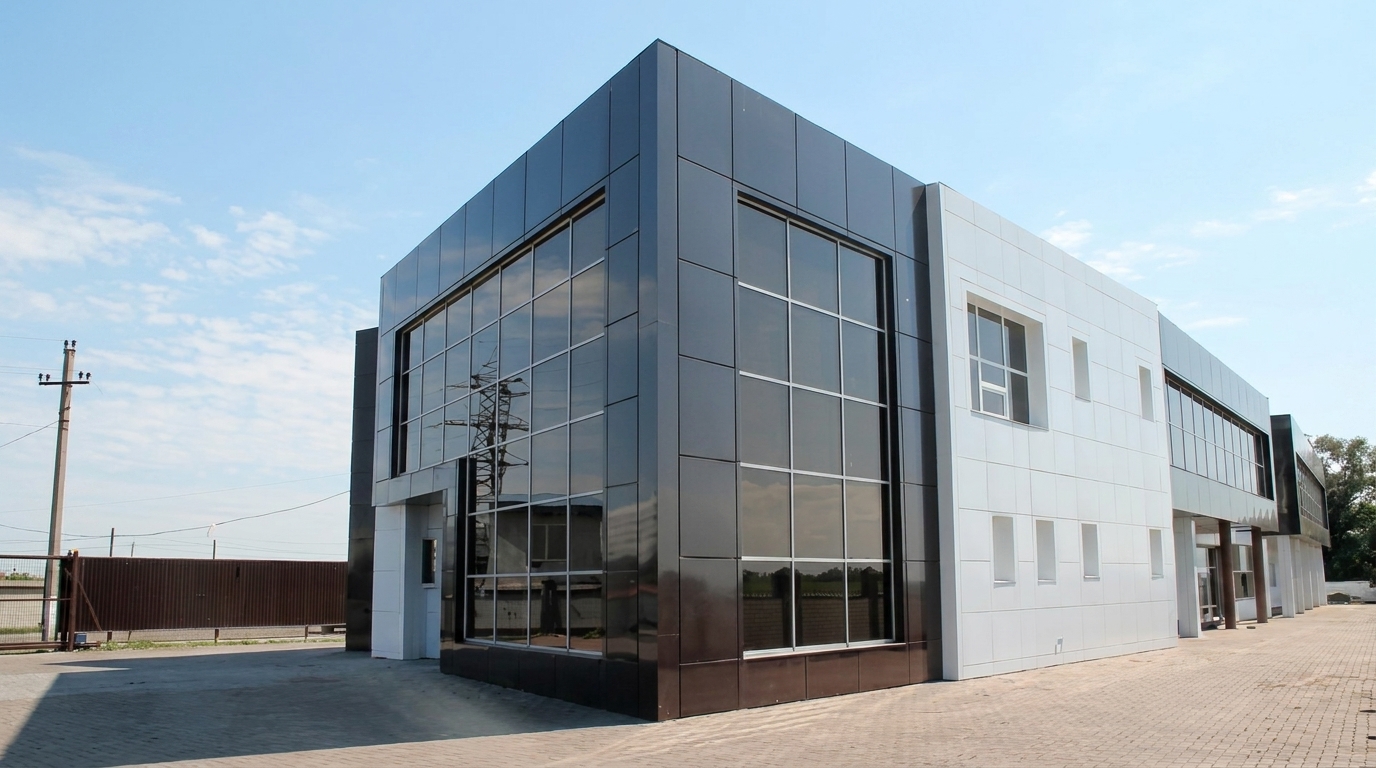

Навесные вентилируемые фасады (НВФ) — это высокотехнологичные конструктивные системы наружного утепления зданий. Их главная особенность заключается в оптимизации температурно-влажностного режима стен за счет естественной циркуляции воздуха в воздушной прослойке. Это предотвращает накопление конденсата, появление грибка и обеспечивает долговечность несущих стен.

Конструкция современного НВФ состоит из трех ключевых компонентов:

1. Теплоизоляционный шар: применяются исключительно жесткие плиты на основе минеральной (каменной) ваты, которые фиксируются к стене с помощью специальных тарельчатых дюбелей.
2. Подконструкция (каркасная подсистема): система кронштейнов и профилей (оцинкованная сталь с полимерным coating, нержавеющая сталь или алюминий), которая нивелирует неровности стен и создает необходимый вентиляционный зазор.
3. Защитно-декоративный экран: наружная облицовка, защищающая утеплитель от атмосферных осадков, ультрафиолета и механических повреждений. В качестве облицовки используются металлические кассеты, линеарные панели, металлический сайдинг, композитные панели и инновационные элементы-жалюзи от завода «Мехбуд».

Продукция завода «Мехбуд» изготавливается из высококачественного металлопроката с полимерным защитным покрытием, нанесенным по современной рулонной технологии валкового покрытия (Coil Coating) в заводских условиях, что гарантирует стойкость цвета и антикоррозийную защиту на протяжении десятилетий.

Официальное терминологическое наименование систем согласно действующей нормативной базе Украины — «Конструкция наружных стен с фасадной теплоизоляцией с вентилируемым воздушным промежутком и отделкой индустриальными элементами».

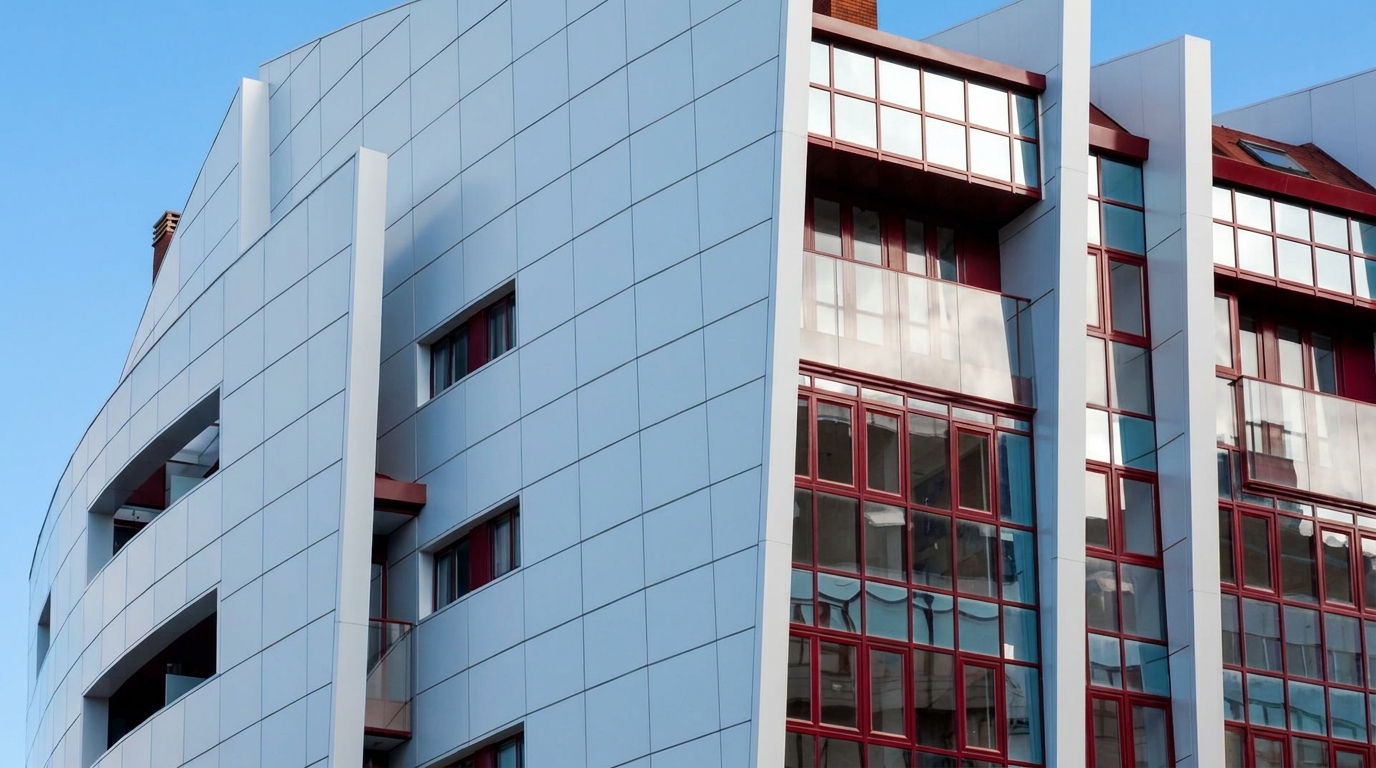

1. Нормативы для навесных вентилируемых материалов

Внедрение современных технологий в строительство требует четкого правового и технического урегулирования каждого этапа работ. Общие нормативы для фасадных систем с вентилируемым воздушным зазором являются фундаментом, определяющим классификацию систем, базовые конструктивные требования и критерии их безопасного использования на объектах различного назначения.

Эти нормативные документы регламентируют взаимодействие всех элементов фасадного пирога, устанавливают правила эксплуатационного мониторинга и определяют сроки службы систем. Без соблюдения этих профильных стандартов невозможно пройти государственную экспертизу проектной документации и официально ввести здание в эксплуатацию после завершения строительства или реконструкции.

1. ДБН В.2.6-33:2018 «Конструкції зовнішніх стін з фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації».
   Регулирует: общие архитектурно-конструктивные правила проектирования фасадных систем, обязательные параметры надежности и долговечности, правила безопасного выполнения монтажных работ, а также регламент обязательного технического обслуживания фасадов во время их многолетней эксплуатации.
2. ДСТУ Б В.2.6-34:2008 «Конструкції будинків та споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією. Класифікація й загальні технічні вимоги».
   Регулирует: государственную классификацию фасадных систем по конструктивным признакам, технические критерии оценки качества готовых конструкций, базовые архитектурные ограничения и требования к сертификации фасадных систем на территории Украины.
3. ДСТУ Б В.2.6-35:2008 «Конструкції будинків та споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією та опорядженням індустріальними елементами з вентильованим повітряним прошарком. Загальні технічні умови».
   Регулирует: специфические технические стандарты исключительно для систем НВФ, включая точные геометрические параметры воздушных промежутков, предельно допустимые отклонения (допуски) при монтаже каркаса, методы контроля качества и правила приемки готового объекта техническим надзором.

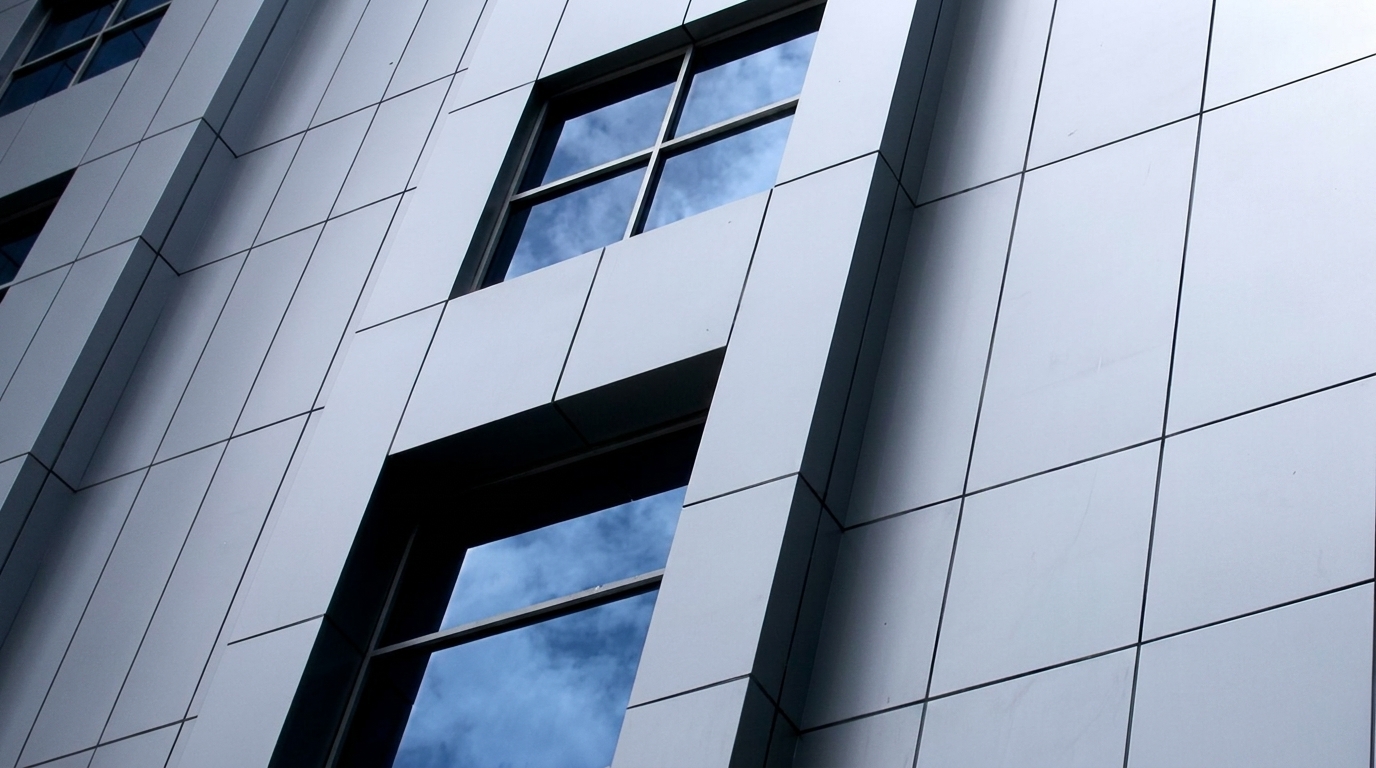

2. Нормы для облицовочных элементов и каркасной подоблицовочной системы НВФ

Каркас и защитный экран навесного фасада постоянно находятся под агрессивным воздействием окружающей среды, включая температурные колебания, высокую влажность и ветровые удары. Именно поэтому государственные стандарты предъявляют повышенные требования к физико-механическим свойствам металлопроката и алюминиевых сплавов, из которых изготавливаются профили, кронштейны и декоративные панели.

Нормативы этого раздела гарантируют, что подсистема фасада выдержит статический вес облицовки и динамические нагрузки на протяжении всего жизненного цикла здания. Они четко определяют химический состав сплавов, толщину антикоррозийного цинкового слоя, а также механическую прочность и долговечность декоративно-лакокрасочных покрытий, нанесенных на лицевые элементы.

1. ДСТУ Б В.2.7-58-97 (ГОСТ 30246-94) «Прокат тонколистовий рулонний із захисно-декоративним лакофарбовым покриттям для будівельних конструкцій. Загальні технічні умови».
   Регулирует: жесткие требования к рулонной стали с полимерным покрытием, определяет минимальную толщину защитного слоя краски, устойчивость к ультрафиолетовому излучению (выгоранию), адгезию покрытия к металлу и гибкость листа без трещин при профилировании.
2. ДСТУ Б В.2.6-3:2007 «Конструкції будинків і споруд. Профілі пресовані з алюмінієвих сплавів для огороджувальних будівельних конструкцій. Загальні технічні умови».
   Регулирует: металлургические и геометрические стандарты производства алюминиевых кронштейнов и направляющих, устанавливает требования к прочности сплава на разрыв, точность линейных размеров и устойчивость профилей к межкристаллитной коррозии.
3. ДСТУ Б В.2.6-9:2009 «Профілі холодногнуті з листової сталі та алюмінієвих сплавів для огороджувальних будівельних…».
   Регулирует: технологические стандарты холодного профилирования стальных оцинкованных элементов каркаса и наружной облицовки (сайдинга, металлокассет, панелей-жалюзи), ограничивая внутренние напряжения металла и дефекты геометрии.
4. ДСТУ EN 10346:2019 «Прокат плоский сталевий тонкий для холодного формування з безперервним покриттям, нанесеним зануренням у розплав. Технічні умови постачання».
   Регулирует: европейские требования к уровню оцинковки (массе цинкового покрытия на квадратный метр) листовой сталі, что непосредственно влияет на скорость коррозии и химическую стойкость металлического каркаса внутри влажного вентиляционного зазора.

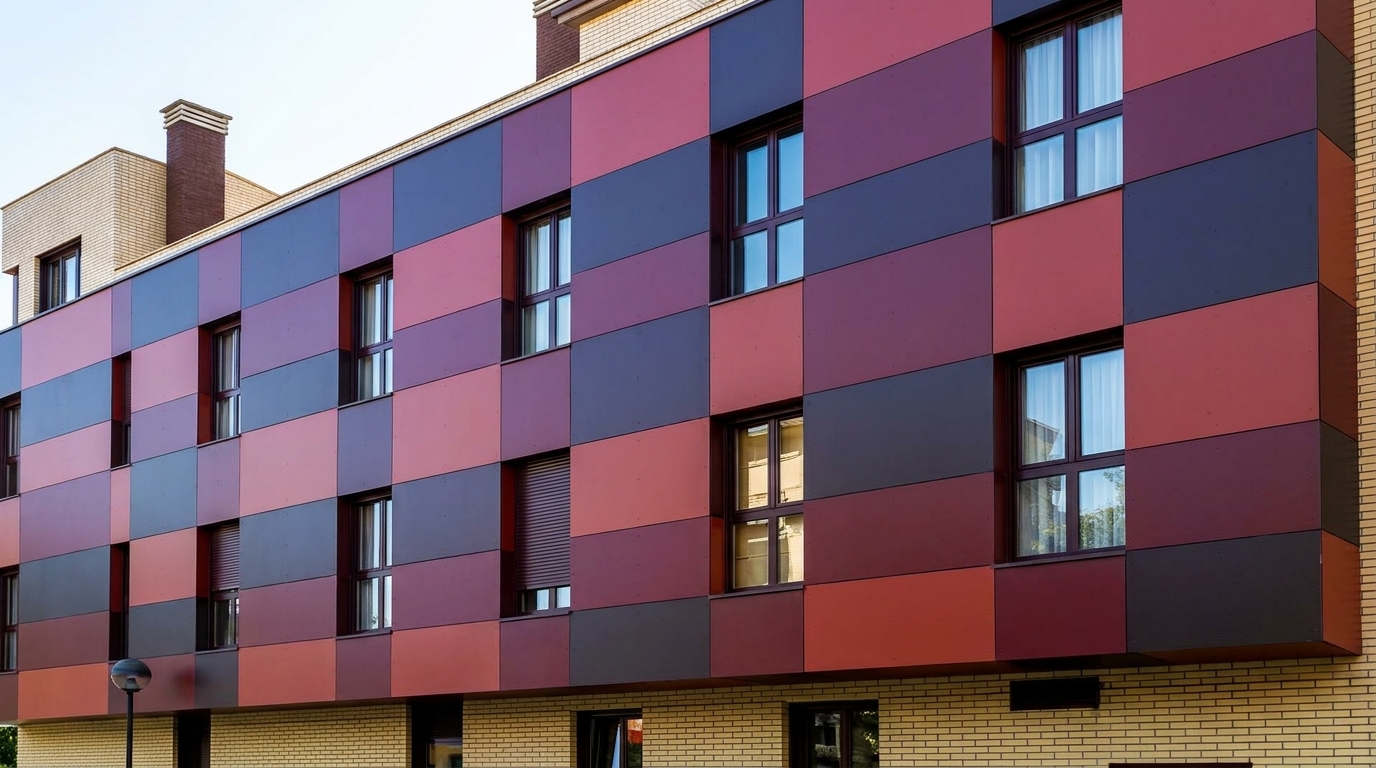

3. Требования к теплоизоляции и тепловой защите зданий

Энергоэффективность зданий стала приоритетным направлением в современной строительной индустрии Украины. Расчет теплоизоляционного слоя для систем навесных вентилируемых фасадов базируется на строгих математических и теплотехнических моделях, которые полностью исключают интуитивный подбор толщины или плотности минераловатных плит.

Действующие нормативные акты требуют создания такого теплового контура, который минимизирует теплопотери зимой и уменьшит расходы на кондиционирование летом. Они регулируют не только толщину минеральной ваты, но и защиту стен от продувания скоростными воздушными потоками, возникающими внутри вентиляционных промежутков, а также предотвращают образование вредного конденсата внутри конструкции.

1. ДБН В.2.6-31:2021 «Теплова ізоляція та енергоефективність будівель».
   Регулирует: предельные значения сопротивления теплопередаче наружных огородждающих конструкций для первой и второй климатических зон Украины, методику расчета удельного энергопотребления здания и правила оформления обязательного энергетического паспорта объекта.
2. ДСТУ Б В.2.6-189:2013 «Методи вибору теплоізоляційного матеріалу для утеплення будівель».
   Регулирует: точные критерии подбора утеплителей по показателям теплопроводности, плотности, гидрофобизации и прочности на сжатие, запрещая использование несоответствующих видов мягкой ваты или горючих полимерных материалов в системах НВФ.
3. ДСТУ-Н Б В.2.6-190:2013 «Настанова з розрахункової оцінки показників теплостійкості та теплозасвоєння огороджувальних конструкцій».
   Регулирует: математические методы оценки способности фасадного пирога нивелировать суточные колебания температуры наружного воздуха, обеспечивая стабильный микроклимат в жилых и офисных помещениях.
4. ДСТУ-Н Б В.2.6-191:2013 «Настанова з розрахункової оцінки повітропроникності огороджувальних конструкцій».
   Регулирует: расчет параметров воздухопроницаемости стен и теплоизоляции под действием ветрового давления, определяет необходимость использования ветрозащитных мембран или плотных кашированных плит минеральной ваты.
5. ДСТУ-Н Б В.2.6-192:2013 «Настанова з розрахункової оцінки тепловологісного стану огороджувальних конструкцій».
   Регулирует: проверку конструкции на отсутствие плоской конденсации влаги (точки росы) в течение года, гарантируя, что влага из помещений будет беспрепятственно выводиться через вентиляционный зазор наружу, не увлажняя стены.

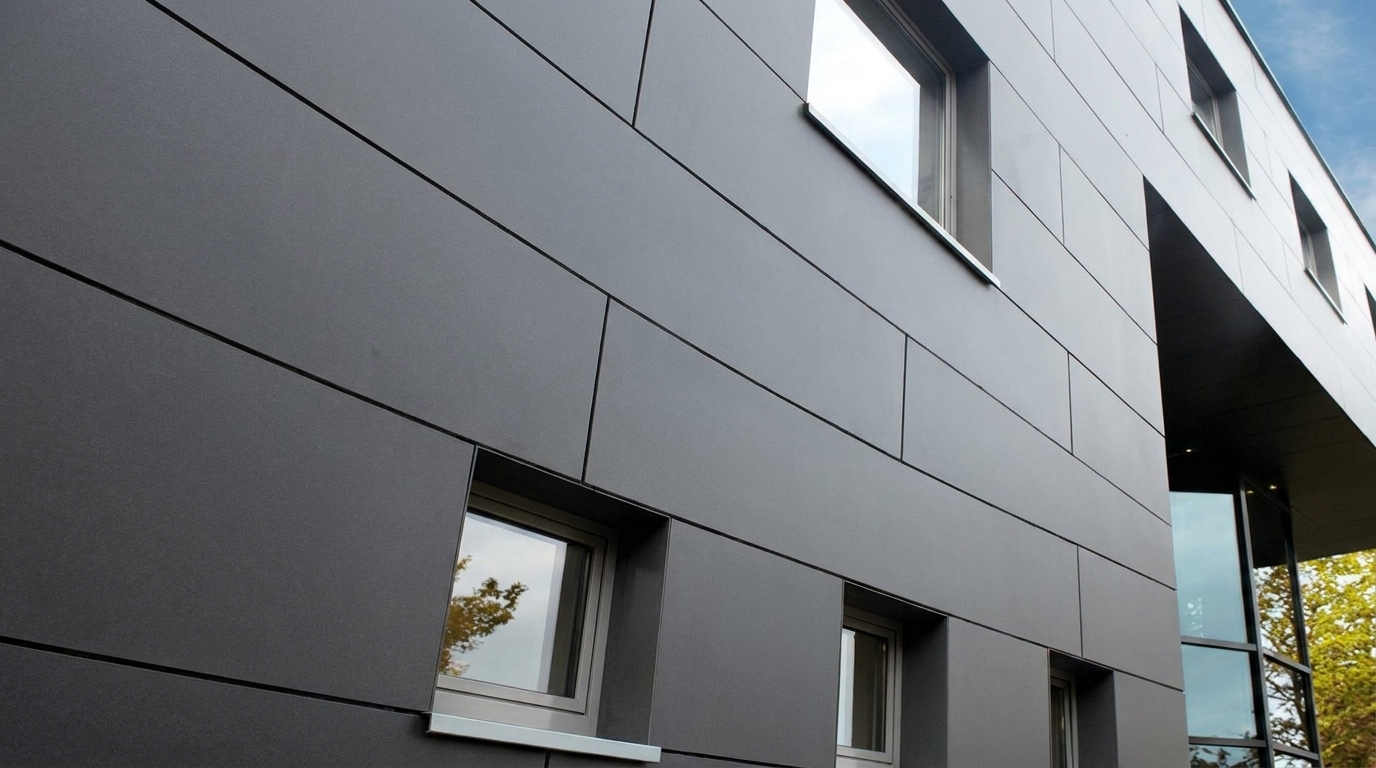

4. Требования к проектированию и конструкторской документации

Грамотное проектирование является залогом безопасности и геометрической точности навесного фасада. Рабочий проект НВФ — это комплексный технический документ, который создается на основе детальной трехмерной геодезической съемки реального состояния стен здания и учитывает все архитектурные особенности объекта.

Конструкторская документация должна содержать точные расчеты всех узлов примыкания, прочности кронштейнов на срез и вырывание из стены, а также учитывать температурные расширения металлов. Стандарты этого блока регулируют состав чертежей, правила проведения натурных испытаний анкерных дюбелей и методы расчета металлоконструкций фасадного каркаса в соответствии с европейскими инженерными стандартами.

1. ДСТУ Б А.2.4-4:2009 «Система проектної документації для будівництва. Основні вимоги до проектної та робочої документації».
   Регулирует: состав, структуру, правила оформления и детализации рабочих чертежей, схем раскладки облицовочных панелей, узлов примыкания к окнам, кровле и цоколю, а также ведомостей и спецификаций материалов.
2. ДБН В.1.2-2:2006 «Система забезпечення надійності та безпеки будівельних об’єктів. Навантаження і впливи. Норми проектування».
   Регулирует: сбор и расчет всех видов нагрузок на фасад (собственный вес системы, гололед, снеговые и ветровые нагрузки), устанавливая повышенные коэффициенты надежности для угловых зон и верхних этажей высоток.
3. ДСТУ Б В.1.2-3:2006 «Система забезпечення надійності та безпеки будівельних об’єктів. Прогини і переміщення. Вимоги проектування».
   Регулирует: предельные нормы деформаций, прогибов и люфтов элементов металлического каркаса под действием эксплуатационных нагружений, предотвращая разрушение декоративного экрана или выпадение панелей.
4. ДСТУ-Н Б EN 1993-1-2:2010 (Eurocode 3) «Проектування сталевих конструкцій. Частина 1-2. Загальні положення. Розрахунок конструкцій на вогнестійкість».
   Регулирует: европейские инженерные методики расчета несущей способности и устойчивости элементов стального оцинкованного каркаса НВФ в случае возникновения критических температурных и пожарных нагрузок.
5. ДСТУ-Н Б EN 1999-1-2:2010 (Eurocode 9) «Проектування алюмінієвих конструкцій. Частина 1-2. Розрахунок конструкцій на вогнестійкість».
   Регулирует: специфические правила расчета алюмниевых фасадных подсистем на температурную стойкость, учитывая более низкую температуру плавления алюминия по сравнению со сталью.

5. Требования к пожарной безопасности НВФ

Специфика конструкции НВФ заключается в том, что воздушный промежуток между утеплителем и облицовкой действует как естественная дымовая труба, создавая мощную вертикальную тягу воздуха. При условиях использования некачественных или горючих материалов, такой фасад может превратиться в проводник огня, мгновенно распространяя пламя на все этажи здания.

Именно поэтому пожарные требования к вентилируемым фасадам в Украине являются одними из самых строгих в Европе. Государственные нормы полностью исключают применение горючих материалов в зоне воздушного зазора, регламентируют обязательную установку стальных противопожарных отсечек, разрывающих воздушный поток, и требуют проведения обязательных натурных огневых испытаний всей системы в сборе.

1. ДБН В.1.1-7:2016 «Пожежна безпека об’єктів будівництва. Основні вимоги».
   Регулирует: классификацию зданий по степени огнестойкости, прямой запрет на использование горючих и умеренно горючих материалов (группы Г1–Г4) в качестве теплоизоляции и облицовки высотных объектов, а также правила проектирования отсечек вокруг окон.
2. ДБН В.1.2-7:2021 «Основні вимоги до будівель і споруд. Пожежна безпека».
   Регулирует: глобальные критерии безопасности жизнедеятельности людей, устанавливает требования по минимизации рисков задымления, быстрой эвакуации и ограничению распространения опасных факторов пожара по внешним стенам сооружения.
3. ДСТУ Б В.1.1-22:2009 «Захист від пожежі. Конструкції зовнішніх стін з фасадною теплоізоляцією. Метод випробування на поширення вогню».
   Регулирует: методологию проведения обязательных огневых лабораторных тестов фасадных систем на специальных полигонах, по результатам которых определяется класс распространения огня и выдается сертификат соответствия ГСЧС (ДСНС).
