Повышение архитектурной точности: предиктивная кинематика в листогибочных прессах с ЧПУ

Внешняя оболочка и внутренние структурные акценты здания являются его определяющими характеристиками, призванными сочетать эстетическое величие с бескомпромиссной защитой от воздействия окружающей среды. Исторически сложилось так, что при создании этих элементов в значительной степени полагались на стандартные материалы массового производства, которые предлагали ограниченную гибкость дизайна. Однако траектория развития современной архитектуры, движимая двойным двигателем эстетического модернизма и строгих стандартов эксплуатационных характеристик, спровоцировала фундаментальный сдвиг — как в материалах, так и в философии. Современный архитектурный лексикон требует параметрического дизайна, геометрических 3D-поверхностей и безупречных атмосферостойких переходов, что делает традиционные, жесткие методы облицовки устаревшими.

Выполнение обещания создать идеальную архитектурную оболочку требует абсолютного соблюдения размеров, чего невозможно достичь исключительно на строительной площадке. Достижение безупречных допусков, необходимых для современных вентилируемых фасадов, сложных подвесных металлических потолков и надежных систем ограждений, невозможно без передовых производственных технологий. Интеграция предиктивной кинематики в листогибочных прессах с ЧПУ произвела революцию в обработке листового металла, превратив сырой алюминий и оцинкованную сталь в высокоточные архитектурные компоненты. В этом отчете представлен исчерпывающий анализ архитектурных металлических систем, рассматриваются передовые производственные технологии, которые делают их возможными, лежащая в их основе металлургия, методы монтажа, экономика жизненного цикла, а также их жизненно важная роль в обеспечении пожарной безопасности и экологичного строительства.

Сдвиг парадигмы в архитектурной металлообработке: от стандартной облицовки к параметрическим оболочкам

Традиционный рабочий процесс при возведении экстерьеров зданий часто опирался на стандартные панели, которые резались и подгонялись прямо на стройплощадке, — процесс, подверженный человеческому фактору и сопровождающийся большим количеством отходов. Современная коммерческая, институциональная и элитная жилая архитектура все чаще отказывается от этих универсальных подходов в пользу минималистичных, высокотехнологичных деталей. Этот переход означает сдвиг в сторону «точной сборки», когда фасады, заборы и потолки изготавливаются по точным спецификациям за пределами площадки.

Внедрение информационного моделирования зданий (BIM) в корне изменило профиль рисков при монтаже металлоконструкций. За счет интеграции 3D-координации проекты могут достичь снижения количества ошибок на объекте примерно на 40%. Это критически важно, поскольку, когда архитектор проектирует сложный геометрический фасад или идеально выровненный забор-жалюзи, отсутствует право на ошибку. Жесткость стали и строгие требования к отделке архитектурных металлов означают, что эти материалы нельзя легко модифицировать в полевых условиях без значительных финансовых потерь и ущерба для структурной целостности.

Для достижения точных углов и идеально прямых линейных профилей, необходимых для этих интегрированных систем, производители в значительной степени полагаются на передовую робототехнику. Производство этих безупречных металлических профилей требует сложной синергии между металлургией и алгоритмическим управлением станками.

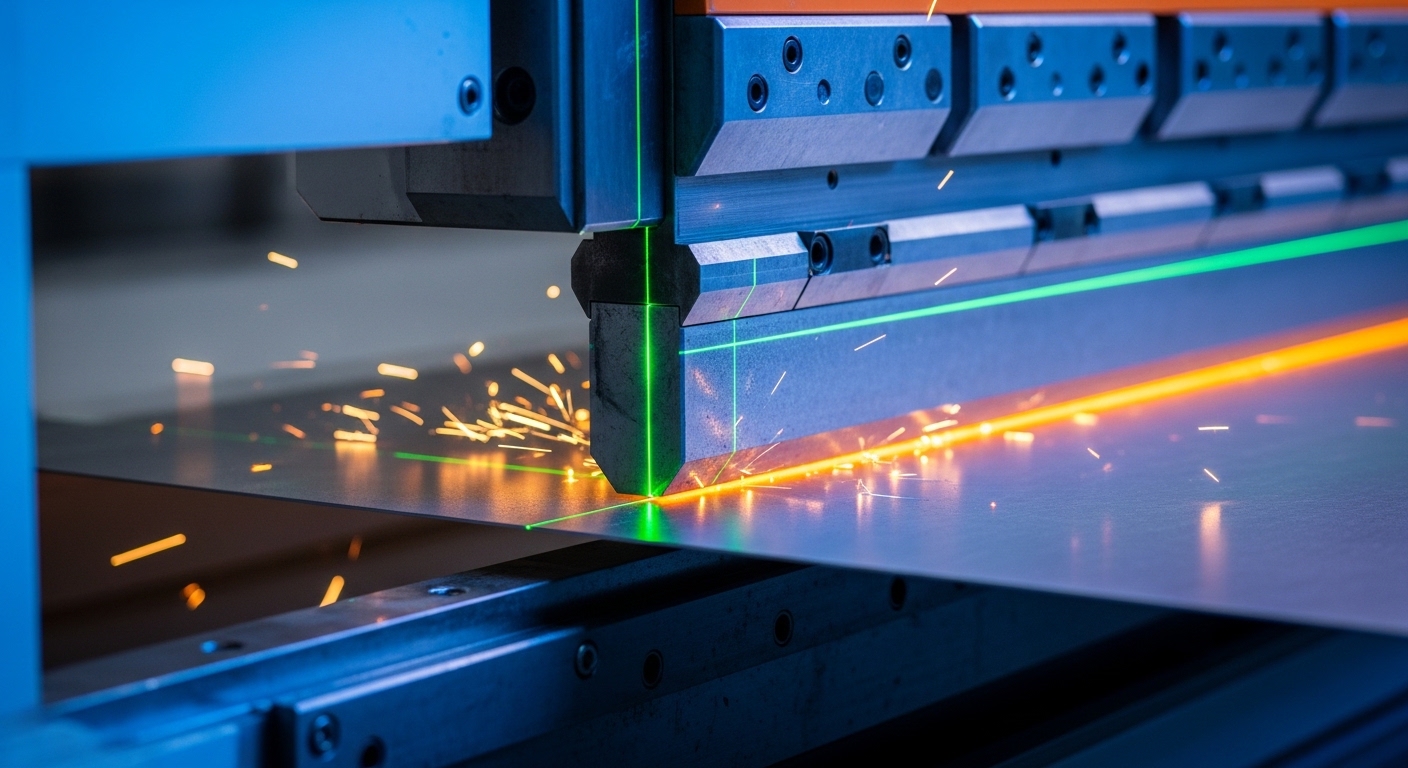

Предиктивная кинематика в листогибочных прессах с ЧПУ

Изготовление архитектурных металлоконструкций, в частности длинных непрерывных рядов фасадной облицовки или сложных структурных омега-профилей, требует передовой формовки листового металла. Главным технологическим катализатором, стимулирующим эту производственную революцию, является предиктивная кинематика в листогибочных прессах с ЧПУ.

Физика гибки металла и проблема пружинения

При гибке трехметрового листа оцинкованной стали или алюминия для формирования нестандартной архитектурной ламели, материал естественным образом сопротивляется остаточной деформации. Листовой металл обладает присущей ему эластичностью; когда пуансон листогибочного пресса вдавливает металл в V-образную матрицу, внутренний радиус изгиба подвергается сжатию, а внешний радиус испытывает растяжение. После снятия усилия гибки материал пытается вернуться в свое исходное плоское состояние — явление, повсеместно известное в металлургии как «пружинение» (springback).

Кроме того, огромное давление, оказываемое на центр листогибочного пресса, приводит к небольшому прогибу станины станка и пуансона под нагрузкой. В старых производственных условиях преодоление пружинения и деформации станка требовало от операторов выполнения множества тестовых гибов — процесса, который приводил к высокому уровню брака и непоследовательным угловым допускам по всей длине металлической панели.

Для больших фасадных панелей или реек забора физический вес негабаритных листов вносит еще одно осложнение: гравитацию. При сгибании больших, тяжелых или исключительно тонких листов выступ создает крутящий момент, который может заставить лист обогнуться вокруг края матрицы под собственным весом, создавая «обратный изгиб» (counterbend). Чтобы смягчить это, в передовых листогибочных прессах используются сопровождающие опоры листа (sheet followers), которые активно поддерживают металл на протяжении всего цикла гибки, предотвращая деформацию и обеспечивая точность.

Алгоритмическое моделирование и обратная кинематика

Предиктивная кинематика полностью исключает догадки, внедряя в производственный цех передовое компьютерное моделирование. В контексте обработки металлов давлением предиктивная кинематика означает алгоритмическое прогнозирование движений станка и физического поведения конкретного обрабатываемого материала до того, как произойдет физическое действие.

Современные контроллеры ЧПУ используют сложное программное обеспечение для расчета точной требуемой траектории пуансона. Эти модели анализируют множество переменных одновременно: тип сплава, толщину материала, предел прочности на разрыв, направление волокон и геометрию инструмента. Вычисляя параметры обратной кинематики, станок может предсказать точную степень пружинения.

Вооружившись этими прогнозными данными, контроллер ЧПУ автоматически программирует листогибочный пресс на «перегиб» металла на точную долю градуса. Одновременно система активирует динамические механизмы бомбирования (crowning), которые изгибают станину станка вверх, чтобы идеально компенсировать прогнозируемый прогиб пуансона, обеспечивая равномерное распределение давления по всей длине архитектурного профиля.

Замкнутый цикл лазерного измерения углов и объединение датчиков

Фактический листовой металл может иметь микроскопические несоответствия в толщине или твердости от партии к партии. Чтобы гарантировать соответствие математических моделей физической реальности в режиме реального времени, современные листогибочные прессы с ЧПУ объединяют предиктивную кинематику с системами активной оптической обратной связи, в частности с лазерным измерением угла.

Эти системы оснащены двойными оптическими датчиками, расположенными для наблюдения за обеими сторонами сгиба. Когда металл начинает деформироваться, высокоскоростные камеры фиксируют профиль, а алгоритмы оптической триангуляции вычисляют точный угол изгиба за миллисекунды. Это создает систему управления с замкнутым контуром. Если предиктивная модель прогнозирует изгиб на 90°, но датчик фиксирует угол 89,6°, машина адаптивно корректирует глубину опускания пуансона на лету, не останавливая производство, для достижения идеального угла.

Стандарты точности и технологичность сборки

Интеграция предиктивной кинематики и активной оптической обратной связи позволяет современным производственным предприятиям стабильно достигать угловых допусков от ±0.25° до ±0.5° и линейных допусков в пределах ±0.1–0.2 миллиметра.

Такой уровень точности имеет глубокие последствия для технологичности сборки на объекте. Когда металлические фасадные панели, сложные угловые соединители и потолочные решетки доставляются на стройплощадку с нулевым угловым отклонением, монтажные бригады могут собирать их без зазоров и усилий. Это радикально снижает затраты на квалифицированную рабочую силу, минимизирует количество модификаций на месте и ускоряет общий график строительства.

Металлургия и материаловедение для экстерьерных и интерьерных систем

Выбор базового металла определяет срок службы архитектурного компонента, его ударопрочность и характеристики под воздействием специфических факторов окружающей среды. Двумя основными сплавами, используемыми при производстве точных фасадов, потолков и ограждений, являются архитектурный алюминий и оцинкованная сталь.

Оцинкованная сталь: прочность и атмосферостойкость

Оцинкованная сталь пользуется большой популярностью для экстерьерных решений, таких как кровля, вентилируемые фасады и надежные системы ограждений. Основная прочность стали защищена от окисления благодаря металлургическому сцеплению с цинковым покрытием. Для наружных металлоконструкций архитекторы настоятельно рекомендуют использовать профили из листового металла с минимальной толщиной от 0.45 мм до 0.7 мм.

Хотя листы толщиной менее 0,4 мм могут обеспечить первоначальную экономию средств, они несут в себе серьезные риски структурной деформации, чрезмерного шума во время сильного дождя и недостаточной устойчивости к вмятинам. Более толстую металлическую панель гораздо сложнее помять или пробить, что критически важно, поскольку вмятины на поверхности могут привести к растрескиванию защитной краски или покрытия, подвергая необработанную сталь под ним воздействию влаги и быстрой коррозии. Чтобы обеспечить превосходную защиту поверхности и эстетическую универсальность, эти стальные профили проходят передовую обработку поверхности с использованием высокопрочных полимерных покрытий или покраску в индивидуальные цвета RAL, часто с использованием таких технологий, как PRINTECH, для имитации текстуры натурального дерева.

Алюминий: легкий и универсальный

Алюминий часто используется для сложных, легких систем подвесных потолков и фасадной облицовки премиум-класса. При плотности около 2,7 г/см³ — что составляет примерно треть от плотности стали — алюминиевые профили снижают собственную нагрузку на структурный каркас здания и облегчают работу на объекте.

Чистый алюминий обладает высокой реакционной способностью к кислороду, естественным образом образуя микроскопический оксидный слой. Для повышения долговечности и эстетической привлекательности архитектурный алюминий подвергается анодированию или порошковой окраске. В современной потолочной архитектуре алюминий особенно ценится, потому что он противостоит влаге, ударам и полностью предотвращает рост плесени, что делает его гигиеничным, беспыльным решением как для коммерческих офисов, так и для медицинских учреждений.

Типологии архитектурного дизайна

Физический монтаж этих металлических систем диктует последовательность строительных работ и конечное визуальное восприятие здания. Передовое производство с ЧПУ позволяет реализовать три основные типологии дизайна.

1. Вентилируемые фасады и архитектурные ламели

Вентилируемый фасад — это высокоэффективная система внешней облицовки, в которой сохраняется физический зазор между несущей стеной здания (и изоляцией) и внешней металлической оболочкой. Эта полость способствует естественной вентиляции, сохраняя в здании прохладу летом и сухость зимой.

1. Фасады-жалюзи: Современные системы часто используют «фасады-жалюзи» или ламели. Эти структуры создают четкий ритм линий и «живой» фасад, который меняет визуальный вид в зависимости от освещения и угла обзора.
2. Инженерная сложность: Помимо эстетики, эти металлические ламели выполняют важнейшие функции: защищают здание от прямого солнечного нагрева, уменьшают перегрев помещений и повышают общую энергоэффективность. Создание безупречного вентилируемого фасада требует использования точно изогнутых структурных омега-образных профилей (hat channels), которые выступают в качестве основных опорных баз, гарантируя точное выполнение сложного архитектурного замысла на больших волнообразных поверхностях.

2. Подвесные металлические потолки: 3D геометрическая точность

Металлические потолочные системы переживают всплеск мировой популярности, выходя далеко за рамки стандартных плоских плиток. Дизайнеры используют передовую лазерную резку с ЧПУ и автоматизированную гибку для создания смелых визуальных акцентов.

1. Вычислительное развертывание: Создание сложных 3D-потолочных панелей (таких как пересекающиеся треугольники или радиальные геометрические кубы) требует сложного программного обеспечения. Инженеры используют решатели вычислительной геометрии и алгоритмы нейтральной оси для автоматизации развертывания нестандартных 3D-панелей в плоские 2D-шаблоны резки.
2. Исполнение: Рассчитывая точные K-факторы и переменные деформации материала, программное обеспечение гарантирует, что, когда листогибочный пресс с ЧПУ сгибает плоский металл, он идеально соответствует сложной 3D-топологии потолка, требуемой архитектором. Эти потолки скрывают сложную инфраструктуру ОВКВ (HVAC) и освещения, сохраняя при этом ауру абсолютной структурной точности.

3. Современные системы металлических ограждений (парканов)

Рынок жилых и коммерческих ограждений сместился от требующих ухода деревянных или хрупких бетонных конструкций к высокотехнологичным системам металлических панелей.

1. Эстетика и функции: Современные металлические заборы (такие как горизонтальные жалюзи, стили «Ранчо» или «Горизонт») обеспечивают полную конфиденциальность, сохраняя при этом необходимую проницаемость для ветра.
2. Установка: Поскольку эти системы производятся с использованием прецизионной технологии ЧПУ из легкого листового металла, они оказывают минимальное давление на грунт, часто устраняя необходимость в глубоких, дорогих сплошных бетонных фундаментах. Компоненты доставляются на объект идеально подогнанными по размеру, а многие современные проекты оснащены механизмами блокировки, которые не требуют видимых крепежей, что значительно сокращает время установки забора.

Экономика жизненного цикла: капитальные затраты против долгосрочной рентабельности (ROI)

Для застройщиков коммерческой недвижимости и домовладельцев решение об использовании прецизионных архитектурных металлов включает оценку первоначальных капитальных затрат по сравнению с долгосрочной экономией на эксплуатации.

Хотя натуральное дерево или базовый винил могут иметь более низкую первоначальную стоимость покупки, они биологически активны или подвержены сильному воздействию ультрафиолета. Древесина требует постоянного ухода, герметизации и полной замены каждые 20–30 лет. Напротив, высококачественные фасады и заборы из оцинкованной стали и алюминия доставляются на стройплощадку с уже готовой отделкой, что навсегда избавляет от необходимости закладывать бюджет на их перекраску.

Истинная экономическая ценность металла заключается в его долговечности. Архитектурные металлы обладают экономическим сроком службы, превышающим 50–100 лет. Они невосприимчивы к повреждениям водой, устойчивы к заражению вредителями и обладают высокой устойчивостью к суровым погодным явлениям. В стандартных расчетах окупаемости инвестиций (ROI) «Годовая чистая выгода» металлических систем весьма существенна за счет полного исключения текущего обслуживания, что делает единовременные капитальные вложения более выгодными на протяжении всего жизненного цикла объекта.

Устойчивость и воздействие на окружающую среду

Глобальная строительная индустрия находится под огромным давлением необходимости внедрения устойчивых, высокоэффективных методов строительства. Архитектурные металлы представляют собой воплощение экономики замкнутого цикла (circular economy) в строительстве.

В конце срока эксплуатации здания облицовка из стали и алюминия, потолки и ограждения не отправляются на свалку. Они могут быть собраны, переплавлены и перепрофилированы на неопределенный срок без какого-либо ухудшения их металлургического качества или структурной прочности. Важно отметить, что процесс переработки алюминия требует примерно на 95% меньше энергии, чем первоначальная добыча из первичной руды, а переработка стали экономит около 75% энергозатрат по сравнению с первичным производством. Этот закрытый жизненный цикл делает архитектурный металл высокоэкологичным выбором для получения долгосрочных экологических сертификатов.

Глобальные пожарные нормы и стандарты безопасности

Важнейшим преимуществом металлических архитектурных систем является их присущая им негорючесть. Строительные нормы и правила по всему миру (особенно для фасадов высотных зданий) устанавливают строгие требования к огнестойкости для предотвращения быстрого распространения пламени.

В Европе стандарту EN 13501-1 является окончательной системой классификации реакции строительных материалов на огонь. Архитектурные металлы проходят строгую оценку, включая испытания на негорючесть (EN ISO 1182) и определение высшей теплоты сгорания (EN ISO 1716).

1. Класс A1: Массивный алюминий и стальные листы без покрытия естественным образом получают рейтинг A1 (полностью негорючие), не выделяя дыма и не образуя горящих капель.
2. Класс A2-s1, d0: Алюминиевые композитные панели (АКП), используемые в фасадах, должны иметь огнестойкий сердечник с высоким содержанием минералов для достижения строгой классификации A2-s1, d0. Это указывает на ограниченную горючесть (A2), минимальное выделение дыма (s1) и отсутствие горящих капель (d0), что делает их безопасными для современных небоскребов.

Замена легковоспламеняющейся деревянной облицовки классифицированными металлическими компонентами A1 или A2 по своей сути снижает общую пожарную нагрузку коммерческого помещения, защищая жизнь людей и потенциально снижая страховые взносы на коммерческую недвижимость.

Практическое применение: архитектурные кейсы

Теоретические преимущества передовой металлообработки лучше всего понятны через их практическое применение.

Корпоративные фасады: интеграция параметрического дизайна

На ведущих заводах по производству металлоконструкций, таких как Мехбуд в Украине, отношения между архитектором и производителем эволюционировали. Теперь архитекторы передают сложные параметрические концепции фасадов непосредственно в производственный цех. Используя предиктивную кинематику и автоматизированные листогибочные прессы с ЧПУ, производители могут сгибать отдельные металлические кассеты под разными геометрическими углами, создавая динамичные, плавные экстерьеры зданий, которые ранее было невозможно или слишком дорого создавать вручную.

Коммерческие интерьеры: 3D вычислительные потолки

В элитных корпоративных или торговых помещениях спрос на эффектную архитектуру потолков требует огромных вычислительных мощностей. Разрабатывая узкоспециализированные решатели геометрии, производственные команды могут автоматически разворачивать сложные 3D-конструкции подвесных потолков в плоские шаблоны. После резки листогибочный пресс с ЧПУ выполняет точную последовательность изгибов, идеально учитывая пружинение материала. Результатом является бесшовный геометрический металлический потолок, который безупречно собирается на объекте, выполняя как акустическую, так и высокодекоративную функцию.

Заключение

Эволюция архитектурной металлообработки от простой, плоской защитной облицовки к высокотехнологичным параметрическим 3D-компонентам отражает более широкую эволюцию мировой строительной индустрии. Современная искусственная среда требует материалов, которые структурно стабильны, визуально эффектны и экологически безопасны.

Интеграция предиктивной кинематики в листогибочных прессах с ЧПУ открыла беспрецедентный уровень точности в изготовлении деталей из листового металла. Используя передовые алгоритмы для динамической компенсации пружинения материала и проверяя эти модели с помощью замкнутого лазерного оптического измерения, производители теперь могут выпускать безупречные профили из алюминия и оцинкованной стали в промышленных масштабах.

Эти прецизионные металлические фасады, подвесные потолки и современные системы ограждений предлагают застройщикам и архитекторам убедительное сочетание трех преимуществ. С эстетической точки зрения они делают возможными возвышенные, чистые линии геометрической архитектуры. С экономической точки зрения они предлагают колоссальную окупаемость на протяжении всего жизненного цикла, обеспечивая срок службы в несколько десятилетий, который исключает регулярное обслуживание. С экологической точки зрения они представляют собой триумф экономики замкнутого цикла, в то же время изначально отвечая самым строгим мировым нормам пожарной безопасности (EN 13501-1). В конечном счете, стремление к передовому архитектурному дизайну неразрывно связано с овладением максимальной точностью производства.
