Этапы утепления здания от «Мехбуд»
(с. Александровка Бориспольский р-н) (выяснить целевое назначения здания)
(г. Киев ул. Автозаводская)
Рисунки и эскизы каркасов
Рис. 1. Составляющие опорного каркаса
Рисунок под номером один изображает конструктивные составляющие опорного каркаса, схема по которой монтировались крепления на фасаде показаны на рисунке номер два. Стойки и полки это составляющие угловых и направляющих, используются для фиксирования облицовки, закрепляются на торцевой части креплений, именно их вставок на поверхности фасада.
Рис. 2. Эскиз фиксации основных креплений(1) на фасаде строения.
Установка креплений на стенке происходит в надлежащей очередности:
- происходит привязка плана к практически имеющимся в здании ограждающим системам;
- согласно проекту выполняется маркировка полостей для фиксации опорных кронштейнов;
- При помощи механизированного инвентаря, происходит бурение отверстий, при этом используются инструменты ударно-вращательного действия, а при их монтаже используется паронитовая прокладка с размерами 60х60х5 мм.
- уточняются маяки по осям, имеется ввиду горизонтальные и вертикальные плоскости;

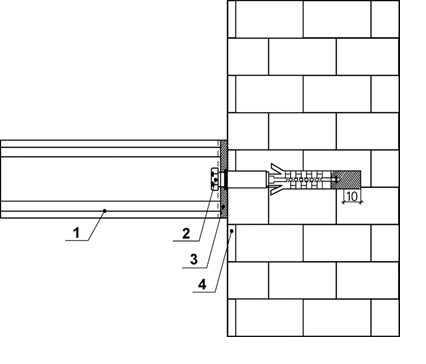

Рис. 3. Эскиз монтажа фиксаторов к основному фрагменту стены: 1 – кронштейн; 2 – анкер; 3 – паронитовая прокладка; 4 – основная стенка
В кронштейн через шайбу устанавливают анкера. Шайба с ребрами устанавливается только в горизонтальном положении, соответственно кронштейн фиксируют в вертикальном. Анкера монтировать можно, как и электроинструментом, так и механически(вручную). Динамометрический ключ используется для определения момента затяжки.
Если кирпичная кладка является базовой, крепления (дюбеля, анкера) в швы кирпичной кладки невозможно установить. Ложковый шов должен находится на расстоянии минимум 35 мм от центра дюбеля, а от тычкового – 60 мм. Наименьшие расстояние от уровня каменной системы до оси крепления – 100 мм. Наименьшее заглубление в бетон под анкер в бетон – 50 мм, легковесный бетон – 100 мм, кирпич – 50 мм.
Для бурения углублений под анкеры, производится уборка и зачистка, такая же очистка только самих отверстий установкой самого анкера. Также стоит уточнить что глубина отверстий должна быть на 10 мм глубже входа анкера. Механизированные приборы вращательного действия целесообразно использовать для щелевых, а также для пористых материалов.
Рисунок четыре изображает эскиз крепления плит теплоизоляции на базе каркаса, соответствующего первому типу с кронштейнами, в комплекте выдвижного штока, при помощи которого гарантируется фиксация расположения экрана защиты. Плиты теплоизоляции плотно прилегают друг к другу, в противном случае формируются “мостики холода” что служит поводом для уменьшения теплоизоляции.
Рис. 4. Эскиз фиксации к основной стенке 1- термоизоляции: 1 – составляющие крепления теплоизолятора
Рис. 5. Конструктивний эскиз соеденений 2-двух слоев термоизоляции: 1 – профиль ГО; 2 – заклепка 4х10
Рис. 6. Эскиз установки 2-ух слоев термоизоляции: 1 – внутренний слой; 2 – опорный ряд внутреннего слоя; 3 – дюбель тарельчатый
Рис. 7. Эскиз установки 2-ух слоев термоизоляции на фасаде строения с оконными просветами: 1 – дюбель тарельчатый; 2 – кронштейн
