Конструкторская документация для постройки ограждения

1. Что необходимо учесть при проектировании ограждающей конструкции?
2. Типичные ошибки при самостоятельном проектировании
3. Почему заказывать конструкторскую документацию стоит именно у нас?

Забор (особенно если речь идет о защите периметра масштабного жилого или промышленного объекта) — это сложная инженерно-архитектурная конструкция, которая должна возводиться исключительно на основании выверенного проекта. Современное ограждение выполняет не только защитную, но и декоративную, звукоизоляционную, а также ветрозащитную функции. В этой ситуации заказчик часто оказывается перед дилеммой: он четко визуализирует финальный результат, но не обладает профильными инженерными знаниями, позволяющими учесть физические нагрузки, строительные нормы и специфику материалов.

Именно поэтому частные домовладельцы и небольшие компании, не имеющие собственного проектно-инженерного отдела, все чаще доверяют разработку конструкторской документации на ограждения профессиональным специалистам завода «МехБуд». Квалифицированный подход позволяет гарантировать устойчивость конструкции на десятилетия. Ниже мы детально разберем, из каких этапов состоит грамотное проектирование и какие скрытые риски оно помогает нивелировать.

Что необходимо учесть при проектировании ограждающей конструкции?

Комплексное проектирование современного забора разделяется на два ключевых, взаимосвязанных подпроцесса:

1. Инженерно-технический подбор конфигурации самого ограждения в строгом соответствии с его назначением, архитектурным стилем объекта и бюджетом.
2. Разработка детальной проектно-сметной и конструкторской документации (КД) для привязки ограждения к конкретному ландшафту и его последующего безошибочного монтажа.

В рамках первого этапа (подбор конфигурации) эксперты обязательно учитывают:

1. Специфику и назначение объекта: индивидуальное загородное домовладение, охраняемый коттеджный поселок, логистический комплекс, режимное промышленное предприятие или коммерческая автостоянка. Каждая категория диктует свои требования к прочности и высоте.
2. Режим и характер охраны: необходимость интеграции систем видеонаблюдения, датчиков движения, прокладки кабельных трасс внутри столбов, установки автоматических систем контроля и управления доступом (СКУД), электромеханических замков, фотоэлементов и приводов для ворот.
3. Расположение объекта: близость к оживленным магистралям (требует повышенной звукоизоляции), открытая ветреная местность (требует расчета аэродинамических нагрузок на секции) или густая городская застройка.
4. Законодательные и градостроительные ограничения: требования местных строительных норм (например, ДБН Б.2.2-12:2019), регулирующие максимально допустимую высоту ограждений, степень инсоляции (пропускания света) между соседними участками во избежание судебных споров с соседями.

Также детально прорабатываются эстетические предпочтения заказчика: тип ламелей (Жалюзи, Ранчо, Горизонт, Эко, Панели), глубина секций, шаг заполнения, цветовое решение по шкале RAL и тип покрытия (глянцевый или матовый полиэстер, текстурированный порошковый окрас).

Разработка проекта для непосредственного монтажа ограждения на местности — это еще более трудоемкий процесс, требующий точных расчетов сопротивления материалов и механики грунтов. Здесь критически важно учесть:

1. Точную геометрию и физическую длину периметра: расчет оптимального количества пролетов с целью минимизации отходов дорогостоящего металлического профиля при производстве.
2. Конфигурацию и форму участка: наличие углов, радиусных поворотов, примыканий к соседним строениям, которые требуют проектирования нестандартных опорных узлов.

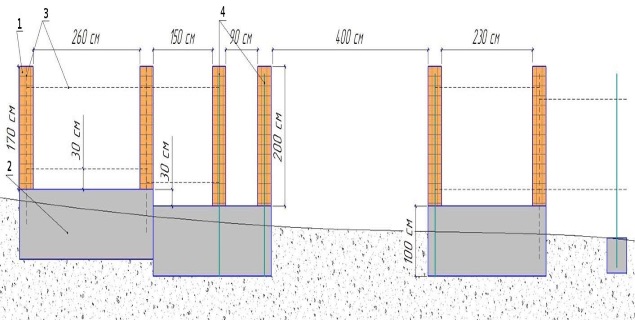

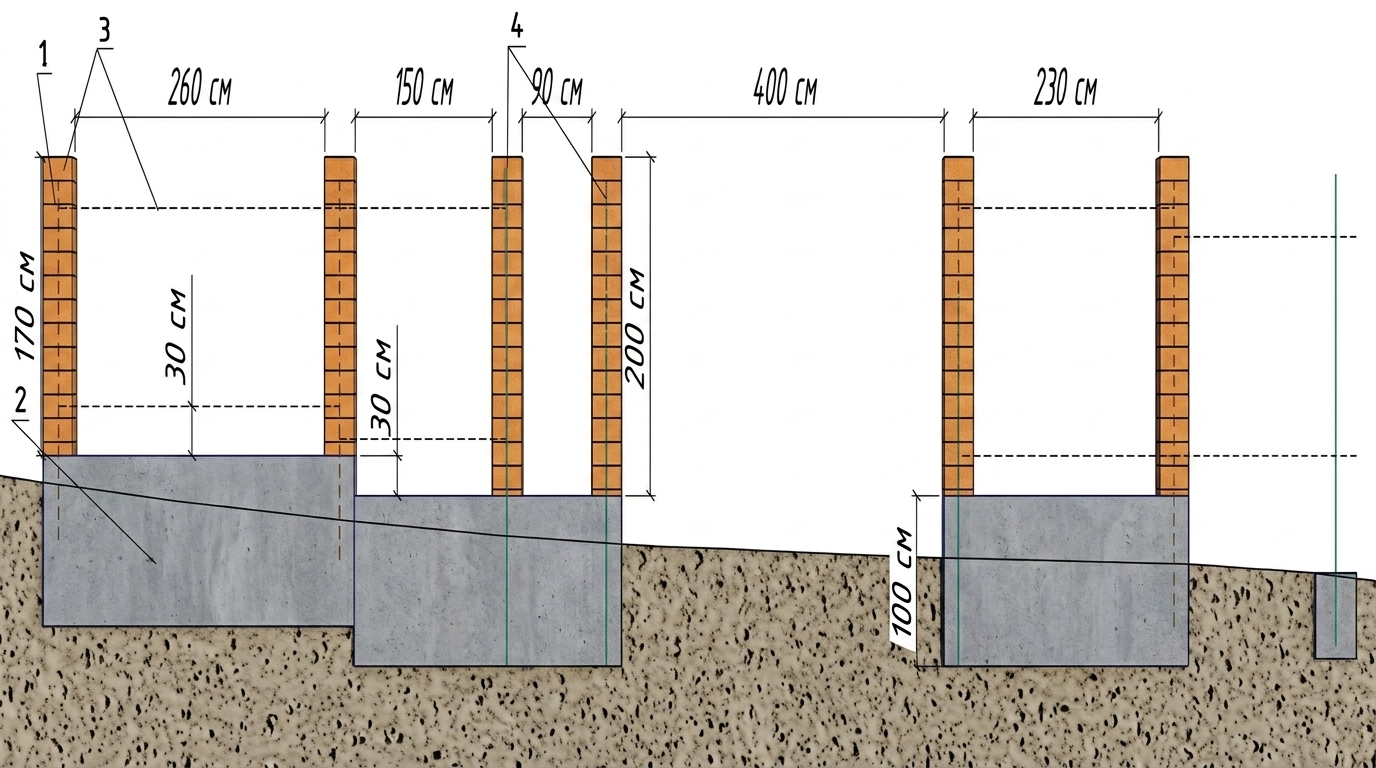

3. Микро- и макрорельеф территории: наличие уклонов, низин или возвышенностей. При значительных перепадах высот проектируется каскадный (ступенчатый) забор с точным расчетом высоты каждой ступени.

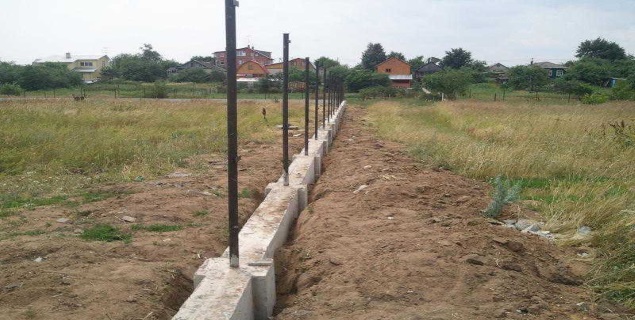

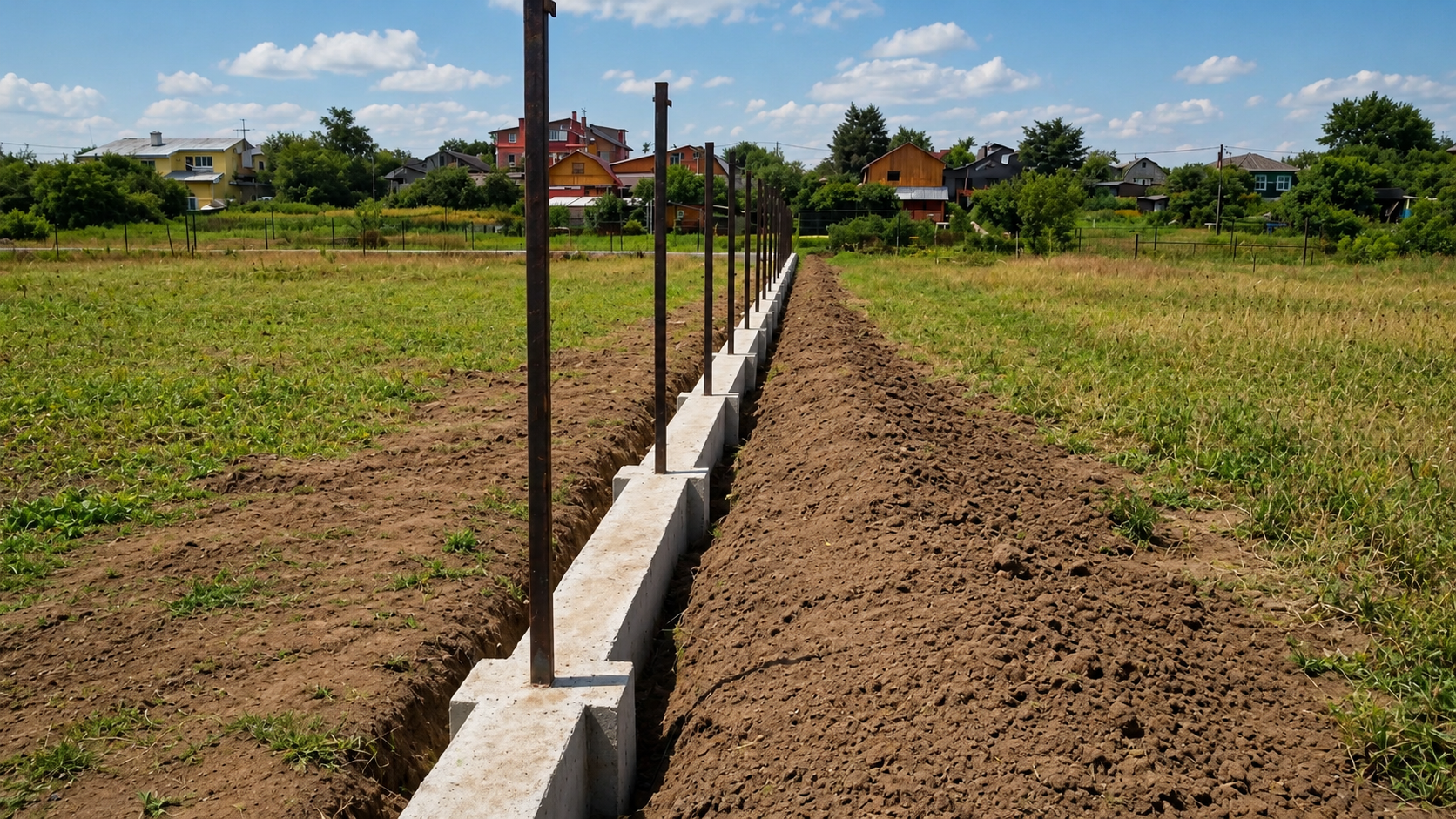

4. Геологические и гидрогеологические особенности грунта: несущая способность почвы, уровень залегания грунтовых вод (УГВ), глубина сезонного промерзания грунта. От этого напрямую зависит тип фундамента — ленточно-столбчатый, точечный бетонированный, свайно-ростверковый или винтовые сваи.
5. Ветровые нагрузки (парусность конструкции): сплошные заборы в ветреных регионах подвергаются колоссальным динамическим нагрузкам. Расчет сечения несущих столбов и толщины стенок металла производится по профильным стандартам (ДБН В.1.2-2:2006 «Нагрузки и воздействия»).

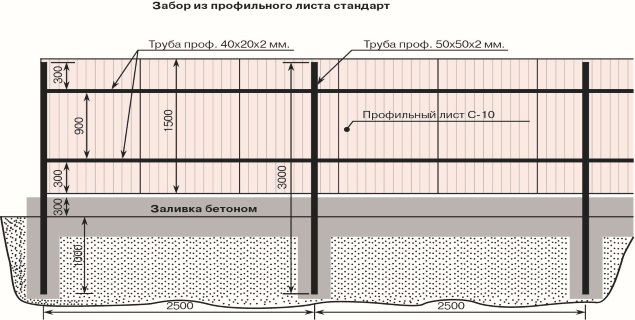

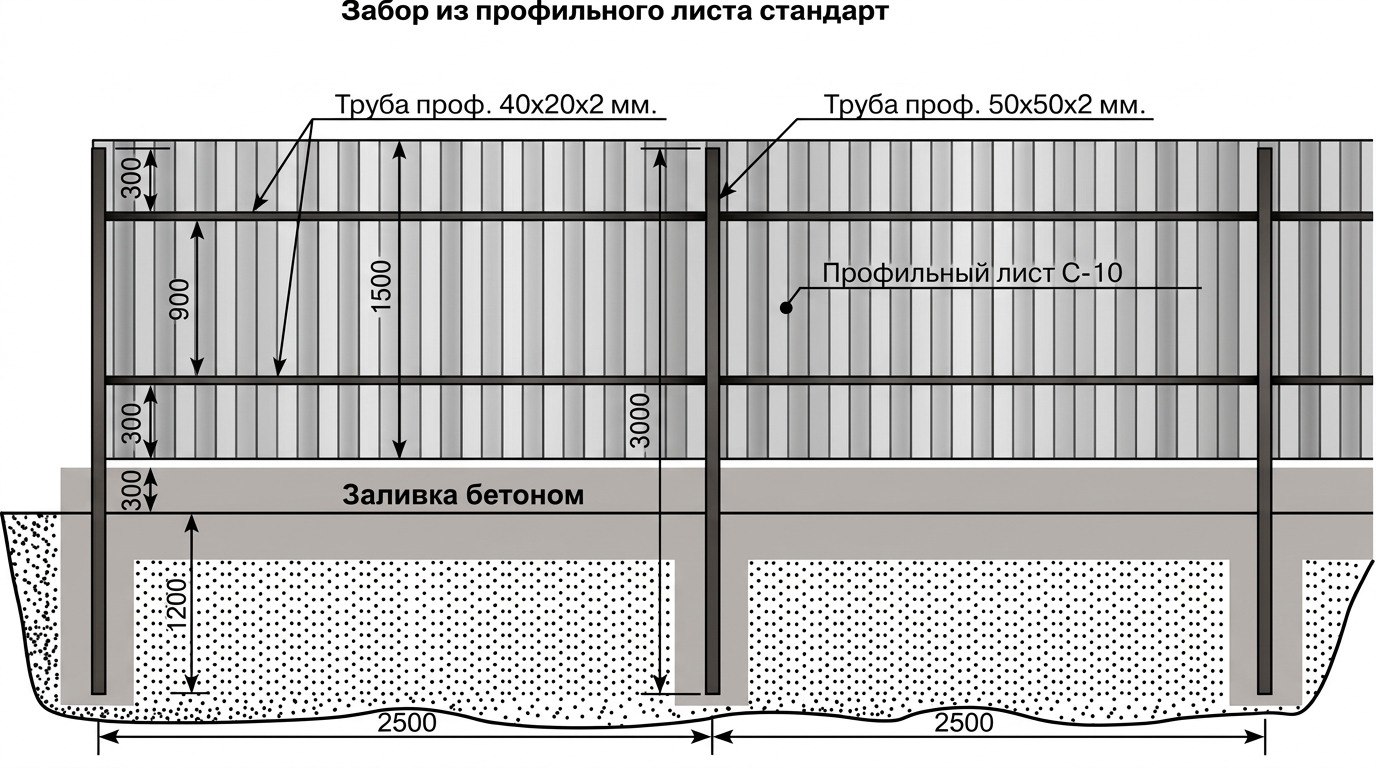

Все собранные первичные данные тщательно анализируются инженерами-конструкторами. На их основе формируется законченный пакет конструкторской документации (чертежи КМ и КМД, спецификации, монтажные узлы), который служит единственной надежной инструкцией для строительной бригады.

Типичные ошибки при самостоятельном проектировании

Пытаясь сэкономить на этапе проектирования (хотя стоимость чертежей составляет мизерную долю от общей стоимости качественных материалов и монтажных работ), заказчики часто берутся за чертежи самостоятельно или доверяют их случайным строителям-универсалам. Результатом становятся типовые системные ошибки, ликвидация последствий которых обходится в разы дороже самого проекта.

Среди наиболее частых и опасных ошибок выделяются:

1. Игнорирование нормативно-правовой базы. Установка глухого трехметрового забора на меже между участками без письменного и нотариально заверенного согласия соседей гарантированно приводит к предписаниям контролирующих органов, судебным искам из-за затенения территории и последующему принудительному демонтажу конструкции за счет застройщика.
2. Несогласованное пересечение с инженерными сетями. Проектирование и бурение лунок под столбы без сверки со схемами подземных коммуникаций (газопровод, силовые электрические кабели, водопровод, оптическое волокно) чревато не только колоссальными штрафами от коммунальных служб, но и смертельной опасностью для жизни монтажников.
3. Ошибки линейных измерений «на глаз». Использование бытовых рулеток на неровных участках большой протяженности дает огромную накопительную погрешность. В итоге при финальной сборке фабричные секции либо не помещаются в подготовленные проемы, либо образуют огромные щели у столбов, требуя дорогостоящей переделки опор.
4. Нарушение технологических лимитов металлических ламелей. Неправильный расчет шага столбов и проектирование слишком широких пролетов (например, более 3-3.5 метров для определенных типов профилей) без промежуточных каркасов приводит к критическому провисанию ламелей под собственным весом и деформации забора от порывов ветра.
5. Пренебрежение силами морозного пучения грунта. Недостаточное заглубление фундамента (выше точки промерзания почвы) или отказ от исследования грунта приводят к тому, что первой же весной забор начинает «вести»: бетонное основание трескается, опорные столбы кренятся, а въездные ворота и калитки заклинивает из-за нарушения геометрии.

Качественная конструкторская документация от профессионалов — залог надежности и долговечности ограждения

Чтобы полностью защитить себя от непредвиденных расходов, деформации забора и срыва сроков строительства, необходимо делегировать задачу профессиональным проектировщикам завода «МехБуд». Профессиональный проект полностью снимает риски технологического брака, поскольку предполагает сквозной контроль качества и последовательное выполнение всего цикла проектных работ:

1. Разработка детального технического задания (ТЗ): На данном этапе фиксируются абсолютно все требования заказчика — от высоты конструкции до точных координат размещения въездных групп (откатных или распашных ворот), калиток, интеграции домофонии и фасадного освещения.
2. Инженерный подбор материалов и комплектации: Расчет оптимальной толщины стали несущих элементов (от 0,5 до 2,0 мм), подбор шага расположения ламелей для обеспечения требуемого баланса между приватностью и вентилируемостью участка.

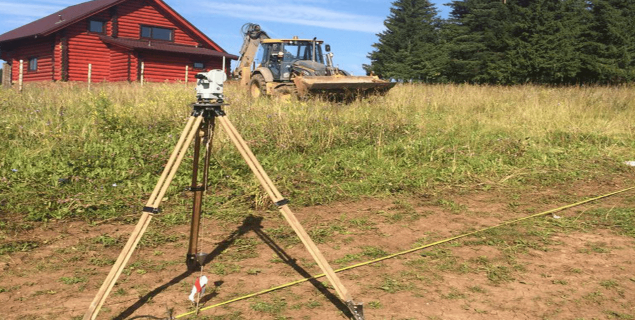

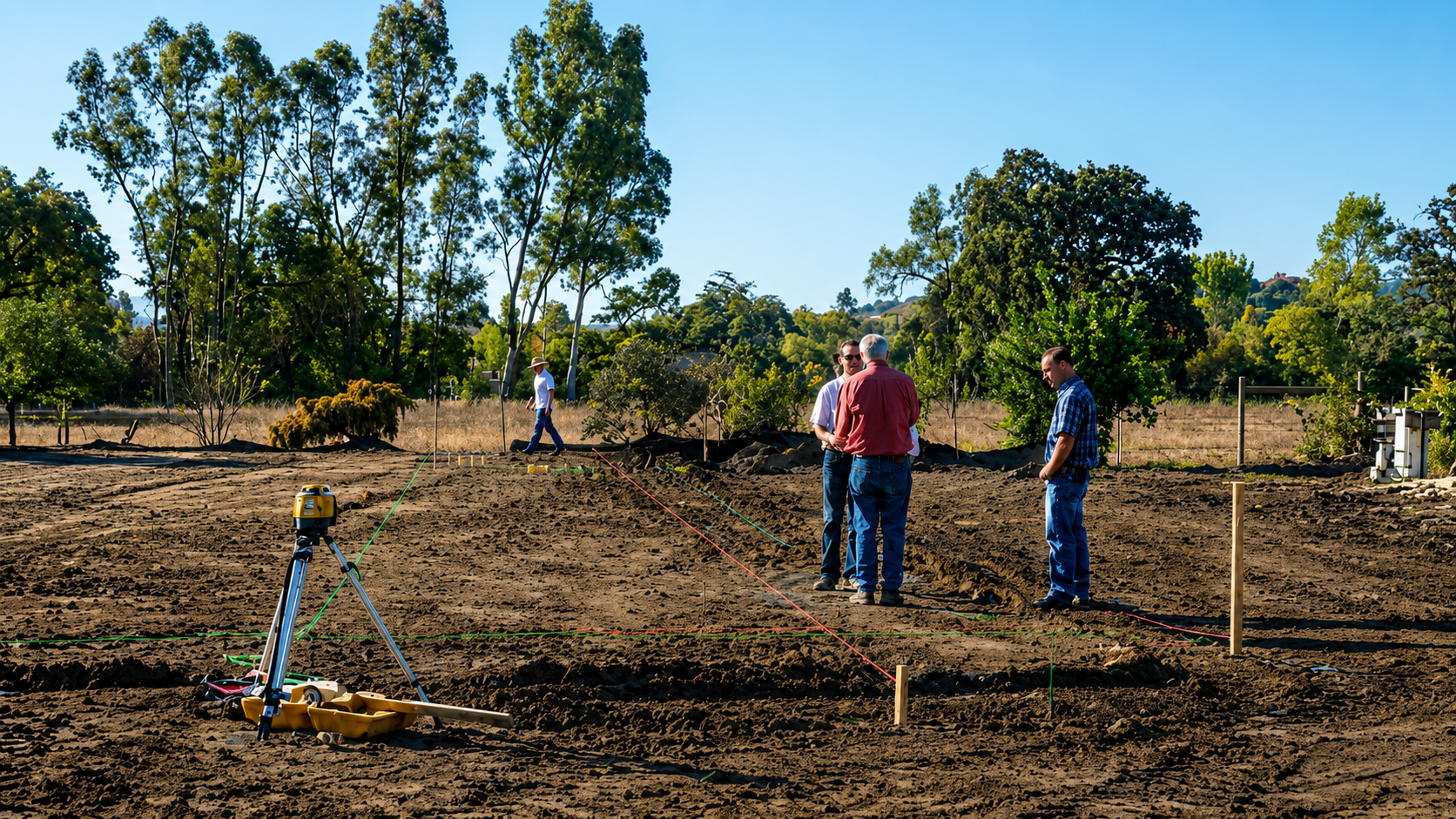

3. Высокоточная геодезическая съемка: Использование профессионального измерительного оборудования (лазерных дальномеров, нивелиров, тахеометров) для построения точной цифровой модели рельефа и определения характеристик грунта.
4. Проектирование оптимальной разбивки секций по осям столбов: Компьютерное моделирование позволяет сделать все пролеты абсолютно одинаковыми по ширине, безупречно вписать ограждение в угловые зоны и минимизировать количество нестандартных доборных элементов.
5. Формирование экспертных рекомендаций по монтажу: Выдача детализированных схем армирования фундамента, рецептуры бетонной смеси, чертежей дренажной системы и узлов крепления панелей к металлическим, кирпичным или каменным столбам.

Почему заказывать конструкторскую документацию стоит именно у нас?

Теоретически, вооружившись инженерным справочником и графическими программами, можно попытаться сделать проект самостоятельно. Однако профессиональная разработка пакета документов КД на заводе «МехБуд» — это инвестиция, которая многократно окупается уже на стадии закупки материалов.

Заказывая проект у нас, вы получаете весомые преимущества:

1. Синхронизация проектирования с производством: Наши инженеры досконально знают возможности производственных линий завода, характеристики гибочных станков с ЧПУ и специфику проката стальных профилей МехБуд. Проект разрабатывается строго под технологические стандарты выпуска продукции, что гарантирует идеальную стыковку всех элементов.
2. Безупречная точность расчетов: Мы используем современное программное обеспечение для расчета нагрузок. Это исключает закупку избыточного, слишком дорогого металла «с запасом», но при этом гарантирует, что конструкция выдержит ураганные ветровые нагрузки региона.
3. Колоссальный портфель выполненных объектов: Многолетний опыт проектирования ограждений для объектов любого масштаба позволяет нам мгновенно находить решения для самых сложных ландшафтов, участков с крутыми склонами или высоким уровнем грунтовых вод.

Нельзя забывать и о колоссальной экономии времени. Проектирование — это сложный математический расчет, требующий концентрации. Доверяя этот процесс команде «МехБуд», вы можете сосредоточиться на других задачах, будучи уверенными в безупречном результате.

Грамотная конструкторская документация — это фундамент, без которого невозможно построить ровное, красивое и долговечное ограждение. Будь то забор для уютного частного коттеджа или масштабная защитная система вокруг промышленного комплекса — проект необходим. Практика на 100% подтверждает: стоимость заказа профессионального пакета КД на заводе «МехБуд» всегда кратно ниже тех сумм, которые приходится тратить на закупку испорченных материалов, выравнивание покосившихся столбов или демонтаж забора из-за претензий контролирующих органов.

Заказывайте проектирование и разработку конструкторской документации уже сегодня. Доверьте безопасность и эстетику вашего участка лидерам отрасли и избавьте себя от любых строительных рисков!
