Ефектне та ефективне освітлення для стельових панелей

1. LED-стрічки
2. Врізні стельові світильники
3. LED-панелі
4. Висновок

При оздобленні приміщень, що передбачає монтаж панельної стелі, необхідно врахувати й такий найважливіший аспект, как проектування системи освітлення. Якщо на капітальне бетонне або дерев’яне стельове перекриття можна було без проблем установити практично будь-який накладний прилад або важку багатоярусну підвісну люстру, то після монтажу каркаса підвісної системи зі встановленими тонкими металевими або пластиковими панелями ситуація змінюється кардинально. Несучі здатності конструкції, обмеженість міжстельового простору та естетика самої стелі диктують абсолютно нові правила.

Використання традиційних підвісних ламп і класичних накладних стельових конструкцій на панельних стелях є нераціональним, а часом і технічно неможливим через ризик деформації ламелей та порушення загальної геометрії. Замість них варто застосовувати сучасні спеціалізовані світильники, які будуть і більш доречними з погляду архітектурного дизайну, і максимально функціональними в експлуатації. Вони дозволяють не лише наповнити простір світлом, а й вигідно підкреслити текстуру панелей, візуально розширити кімнату та приховати всі необхідні комунікації за декоративною поверхнею.

Про правильний вибір, тонкощі монтажу, технічні характеристики та основні переваги таких світильників ми детально розповімо у нашій статті.

LED-стрічки

Панельні стелі найчастіше встановлюють у приміщеннях великої площі, для яких необхідне інтенсивне освітлення. З цієї причини власники таких приміщень прагнуть використовувати освітлювальні прибори з максимальною енергоефективністю. Це стало можливим із виходом на масовий ринок світлодіодних технологій

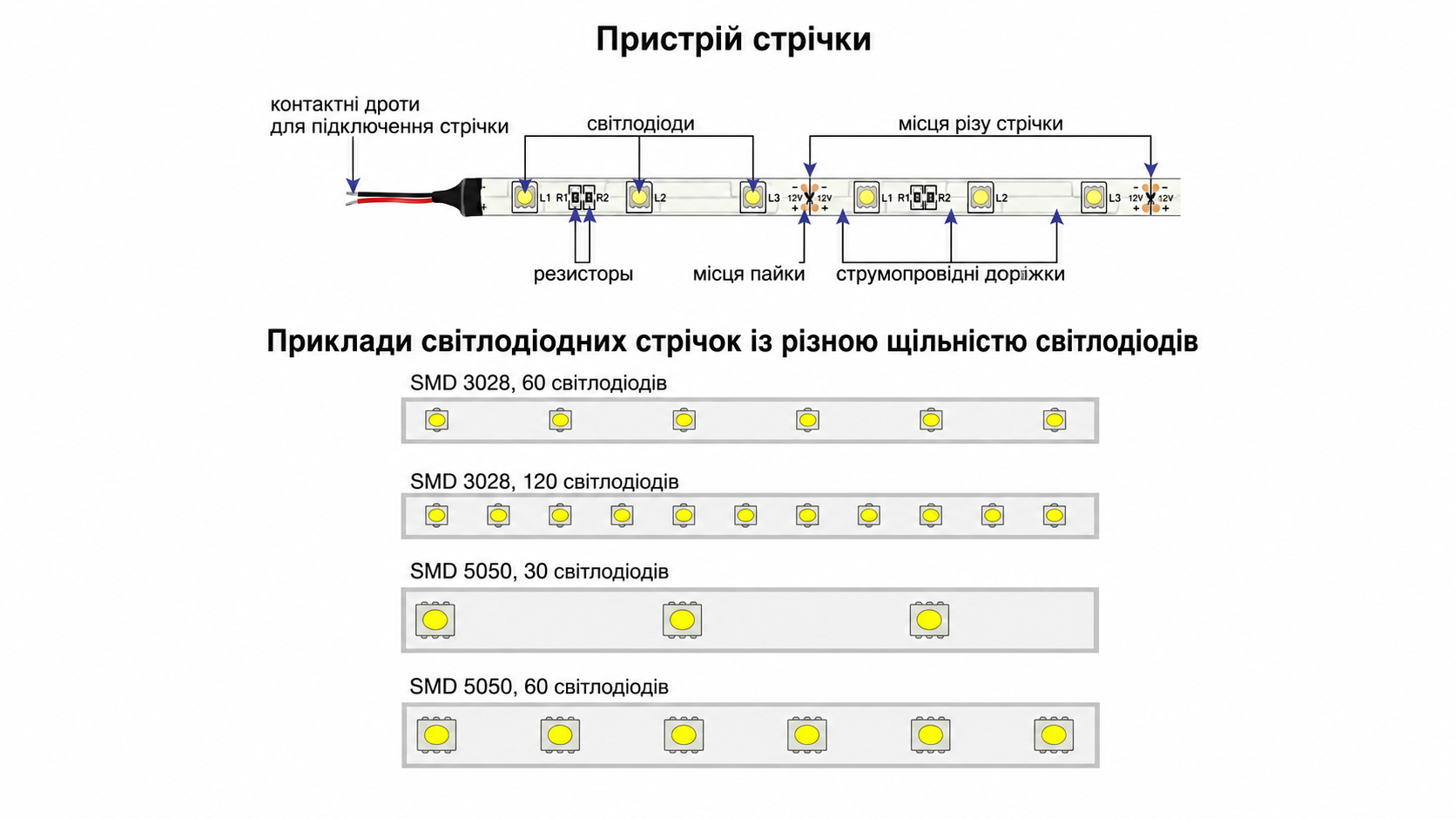

Найпростішим світлодіодним світильником є LED-стрічка. Вона є гнучкою стрічкою зі світлодіодами, що з’єднані провідниками та покриті захисним шаром.

Світлодіодна стрічка сьогодні стала улюбленим інструментом дизайнерів інтер’єрів. З її допомогою можна реалізувати так звану «парящу» стелю, створити приховане контурне підсвічування або виділити окремі функціональні зони в приміщенні. Однак, щоб система працювала бездоганно, не перегрівалася та гармоніювала з оздобленням, до її купівлі потрібно підійти професійно.
При підборі LED-стрічок для освітлення панельної стелі необхідно обов’язково враховувати ряд технічних параметрів:

1. Тип використовуваних світлодіодів. На ринку представлені моделі з діодами 3528, 5050 та деякими іншими, які відрізняються габаритами, а отже – і яскравістю. Також популярності набувають сучасні COB-стрічки (Chip-on-Board), які забезпечують суцільну, безшовну лінію світла без видимих окремих точок, що ідеально підходить для створення преміального візуального ефекту.
2. Кількість світлодіодів на погонний метр. Чим більші світлові елементи, і чим щільніше вони розташовані – тим яскравіше світитиме стрічка. Стандартна щільність становить 30, 60, 120 або 240 діодів на метр. Для декоративного контурного підсвічування достатньо 60 діодов, тоді як для основного освітлення краще вибирати варіанти зі 120 і більше елементами.
3. Колір. Найчастіше зустрічаються LED-стрічки з білим світінням (воно може бути холодним або теплим, залежно від спектра). Але для декоративного підсвічування стелі, наприклад, у кафе, ресторані або торговому центрі можуть застосовуватися і кольорові світлодіодні стрічки. Важливо пам’ятати про індекс передачі кольору (CRI): для житлових та комерційних приміщень, де важлива природність відтінків інтер’єру, цей показник має бути не нижчим за CRI>80.

Окрім чисто естетичних параметрів та яскравості світлодіодів, довговічність та безпека роботи системи підсвічування напряму залежать від умов навколишнього середовища. Вологозахищеність освітлювального приладу — це критичний фактор, особливо якщо панелі монтуються на кухні, у ванній кімнаті, критому басейні або на напіввідкритій терасі комерційного об’єкта. Неправильно підібраний клас захисту може призвести до короткого замикання через конденсат.
Тому при виборі рівня герметичності стрічки орієнтуйтеся на такі міжнародні стандарти:

1. Захист від зовнішніх впливів. Стрічки з маркуванням IP20 або IP33 відносяться до відкритих, тому їх можна використовувати лише в приміщеннях із нормальною вологістю. Для освітлення приміщень із підвищеною вологістю бажано використовувати стрічки з рівнем захисту не нижче IP65 — у них провідні ділянки та світлодіоди покриті прозорою епоксидною смолою або силіконовим компаундом. Якщо ж потрібно висвітлити стелю в басейні або на веранді (тобто там, де є ризик влучення вологи) – застосовуйте стрічки IP67, IP68.

Процес установлення світлодіодних систем за останні роки значно спростився завдяки продуманим монтажним аксесуарам та гнучкості самих плат. Проте, для панельних конструкцій існує специфіка: тут важливо не просто наклеїти стрічку на поверхню, а правильно інтегрувати її в структуру міжпанельних стиків або периметральних ніш так, щоб світло розподілялося гармонійно, а самі діоди залишалися невидимими для очей.

Монтуються стрічки досить просто, якщо дотримуватися перевіреної технології:

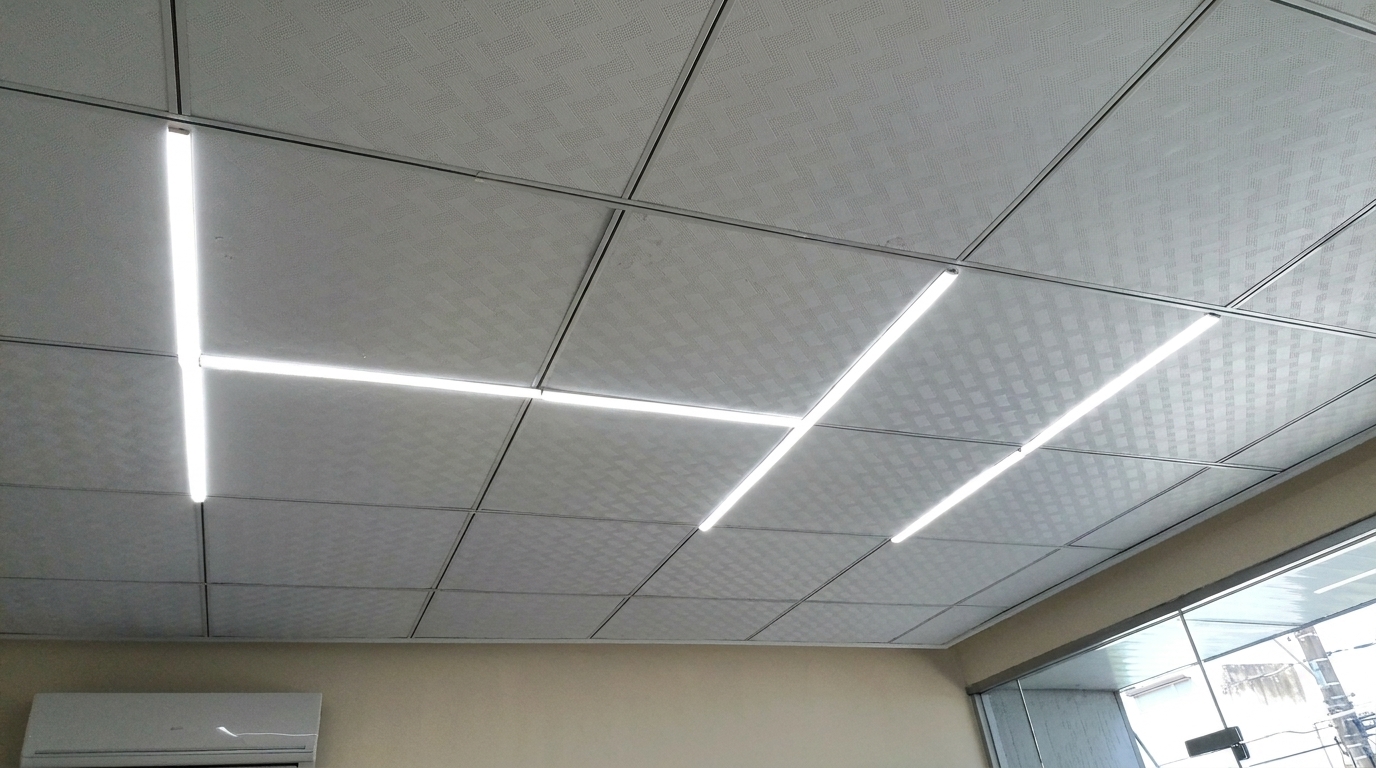

1. Освітлення встановлюється або по периметру стелі, у спеціальній ніші чи плінтусі, або на самій поверхні панелей. У другому випадку стрічка укладається у спеціальні профілі, закріплені між панелями, і закривається прозорими вставками
2. При монтажі світлодіодної стрічки в алюмінієвий профіль вирішуються одразу два завдання: забезпечується ідеальне естетичне оформлення світлової лінії та гарантується якісне відведення тепла від діодів, що подовжує строк їхньої служби в кілька разів.

Повноцінне функціонування світлодіодного підсвічування неможливе без периферійного обладнання, яке трансформує стандартну мережеву напругу 220V у безпечний постійний струм, а також керує динамікою світіння. Оскільки вся електроніка має бути прихована від очей відвідувачів для збереження естетики інтер’єру, монтажники використовують технологічні особливості підвісних систем, акуратно ховаючи ці блоки в міжстельовому просторі.
Для правильної комутації та надійного підключення обладнання виконуються такі дії:

1. Для увімкнення світлодіодної стрічки використовується спеціальний блок живлення. Як правило, він монтується за однією з стельових панелей, яка не фіксується на каркасі: так ми отримуємо можливість оперативного доступу до місця підключення. При розрахунку потужності блоку живлення обов’язково закладається запас міцності не менше 20-25% від сумарної потужності стрічки, що підключається, щоб уникнути перегріву та передчасного виходу обладнання з ладу.
2. Якщо використовується RGB-стрічка, то поруч із блоком живлення встановлюється і контролер, який визначає чергування кольорів підсвічування. Сучасні контролери підтримують інтеграцію із системами «Розумний дім», керування зі смартфона по Wi-Fi/Bluetooth або через радіопульти.

Переваги рішення

Організація світлового дизайну за допомогою гнучких напівпровідникових плат завоювала величезну популярність як у житловому секторі, так і при облаштуванні офісів та великих торгово-розважальних комплексів. Таке технологічне рішення дозволяє кардинально змінити геометрію простору, зробити інтер’єр сучаснішим, динамічнішим і легшим, вирішуючи одночасно декоративні та практичні завдання власника.

У освітлення панельної стелі з використанням LED-стрічок є ряд ключових переваг:

1. Висока енергоефективність і мінімальне виділення тепла (що є критично важливим для металевих та пластикових стель).
2. Простість монтажу завдяки гнучкості та клейкій основі більшості стрічок.
3. Широкі можливості для світлового дизайну приміщень, створення ефекту «парящої» стелі та зонування простору.
4. Низький рівень витрат на обслуговування та тривалий термін служби (до 50 000 годин роботи).
5. Безпека експлуатації за рахунок низької робочої напруги (зазвичай 12V або 24V).

З іншого боку, використання LED-стрічок не завжди виправдане для основного освітлення. Все-таки такі стрічки більше підходять для контурного підсвічування – або декоративного, або функціонального. Для досягнення високої яскравості великої площі знадобиться занадто щільне укладання стрічки, що економічно недоцільно порівняно з використанням цільових світильників.

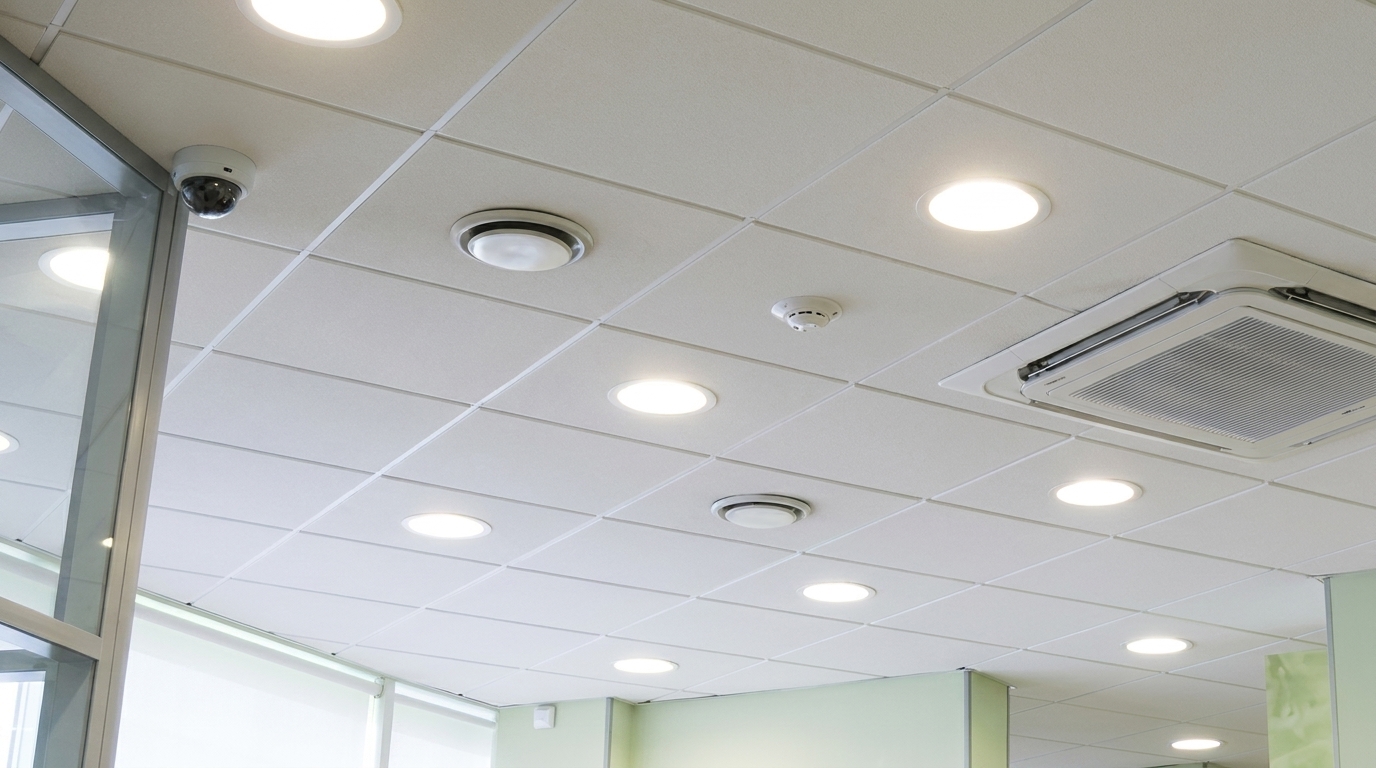

Врізні стельові світильники

Другий варіант освітлення стелі з панелей – установлення врізних світильників. Конструкція таких приладів досить проста:

1. На стельовій панелі закріплюється зовнішня частина лампи з декоративними елементами.
2. У просторі між панелями знаходиться внутрішня частина, яка підключається до проводки.

Раніше як врізні конструкції використовувалися світильники з лампами розжарювання або енергозберігаючими лампочками. Але сьогодні велика частина таких виробів орієнтована на використання світлодіодних ламп — або з універсальними цоколями (E14), або зі штырьковими (GU4, GU5,3, GU10), а також вбудованих LED-модулів, які не вимагають заміни ламп та мають мінімальну глибину вбудовування.

Сучасний ринок пропонує колосальне розмаїття точкової світлотехніки, що дозволяє гнучко керувати світловими сценаріями залежно від призначення конкретної зони в приміщенні. Спрямований промінь може вигідно підкреслити товар на вітрині магазину або робочий стіл у кабінеті, тоді як загальне розсіяне світіння створить затишну атмосферу в холі чи коридорі. Класифікація цих приладів базується на рухливості їхньої оптичної частини.

За своїми функціональними та конструктивними можливостями врізні стельові світильники для підвісних панельних стель діляться на такі групи:

1. Фіксовані (неповоротні) — світять строго вниз, створюючи рівномірне заливання або чіткі світлові плями під собою.

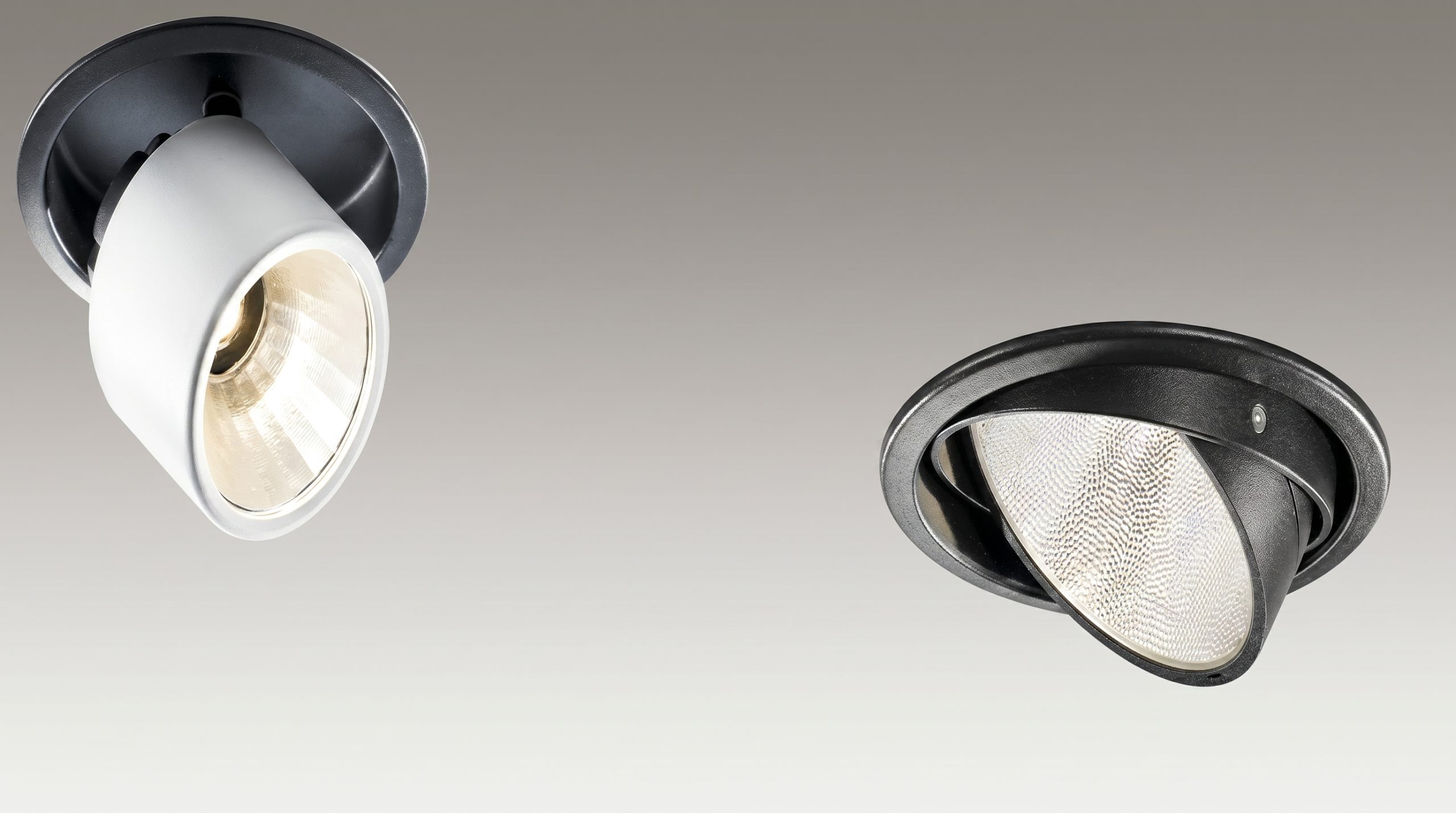

2. Поворотні — дозволяють змінювати напрямок світлового променя в одній або двох площинах, зміщуючи акценти в інтер’єрі.
3. Поворотно-висувні (можуть змінювати не тільки кут освітлення, а й довжину кронштейна, на якому фіксується лампа) — ідеальний інструмент для акцентного підсвічування вітрин, картин або елементів декору.
4. Спот-лайти (забезпечують регульоване вузьконаправлене світло) — часто збираються в групи на одній платформі для створення складних світлових сценаріїв.

Технічно грамотний монтаж точкового освітлення вимагає суворої послідовності дій і має виконуватися паралельно зі збиранням несучого каркаса стелі. Дуже важливо правильно розрахувати крок розташування ламп, подбати про ізоляцію кабелів та підготувати рівні посадкові місця, щоб готова стельова площина мала монолітний вигляд, а проводка була надійно захищена від будь-яких зовнішніх факторів та випадкового тертя об метал.

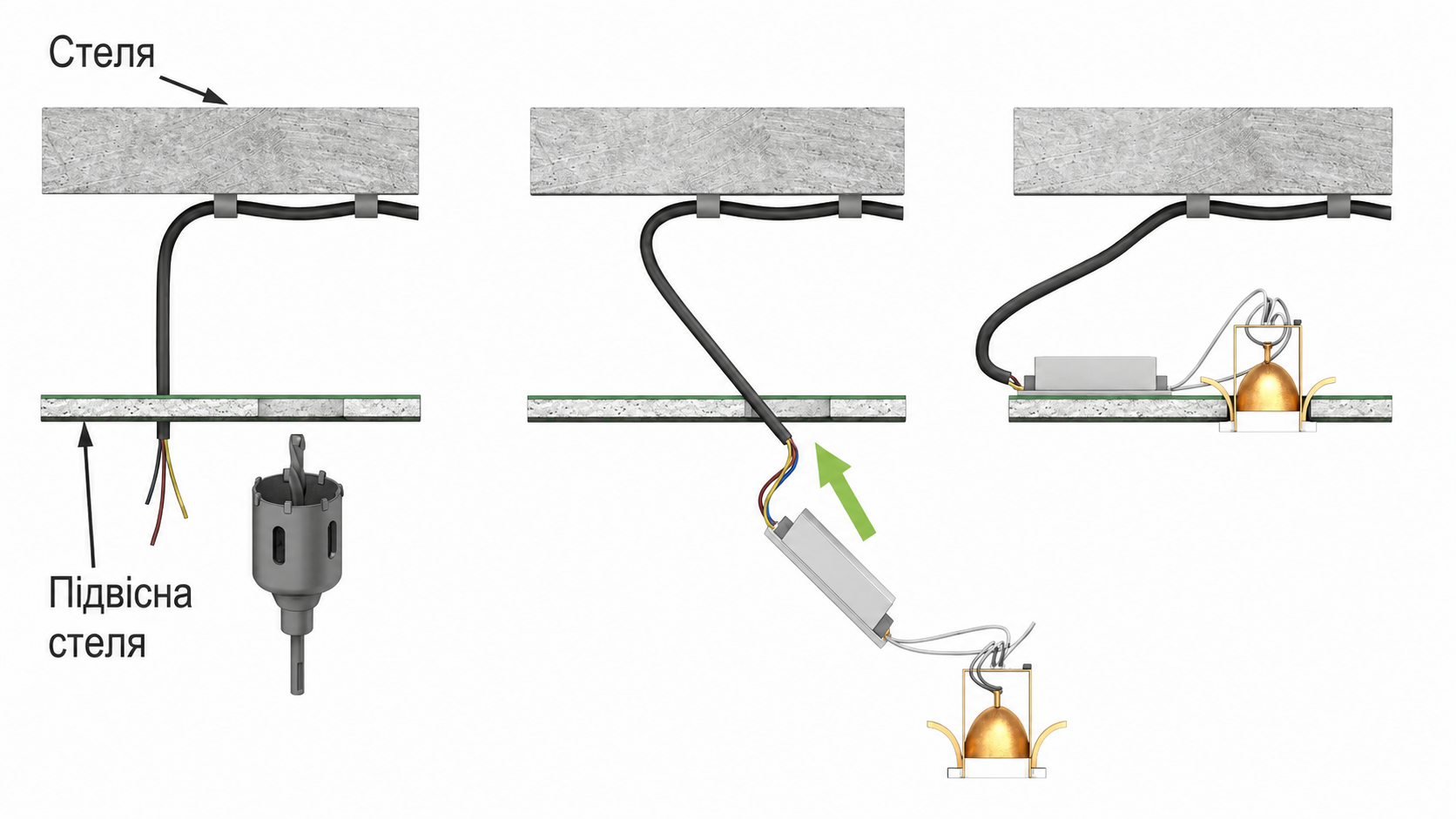

Незалежно від обраного типу конструкції монтуються вони за універсальною та чітко вивіреною схемою:

1. На етапі встановлення каркаса для підвісної системи прокладається проводка. Всі дроти укладаються в негорючі кабель-канали або гофротруби для забезпечення пожежної безпеки. Переріз кабелю підбирається відповідно до запланованого навантаження.
2. Навпроти місця встановлення кожного світильника формується петля з дроту. Довжина петлі має становити 15–20 см, щоб забезпечити зручність подальшого підключення та обслуговування без демонтажу всієї системи.
3. У стельових панелях проробляються отвори для монтажу врізних ламп. Діаметр отвору підбирається вручну під конкретну модель приладу (за допомогою коронок по металу або дереву залежно від матеріалу панелей) так, щоб декоративна накладка світильника повністю його перекривала, маскуючи сліди різу.

Фінальний етап установлення врізних моделей полягає у фізичній інтеграції оптичного приладу в підготовлене гніздо панелі. Завдяки сучасним пружинним затискачам цей процес не вимагає застосування складного кріплення або саморізів, що дозволяє зберегти лицьову сторону стелі в ідеальному стані. Головне — дотримуватися акуратності, щоб не пошкодити краї панелі при фіксації пружин.
Цей завершальний крок виконується у такій послідовності:

1. Після встановлення стельових панелей в отвори виводяться дроти. Провідники підключаються к клем світильника, після чого світильник заводиться в отвір стельової панелі. Найчастіше фіксація забезпечується розпірним механізмом: пружина розгинає кріплення, які притискають корпус до стельової панелі.

Переваги рішення

Впровадження точечних світильників врізного типу в структуру касетної або рейкової стелі — це перевірена часом класика, яка поєднує в собі високу практичність та варіативність дизайну. Це рішення дозволяє повністю відмовитися від громіздких центральних люстр на користь акуратних, мінімалістичних світлових точок, які ідеально вписуються в сучасні стилі інтер’єру на кшталт лофту, мінімалізму чи хай-теку.

У такого інженерного та дизайнерського рішення є ряд незаперечних переваг:

1. Ви можете вибрати світильники найрізноманітніших типів – від лаконічного хай-теку до класики з кришталевими підвісками, що значно розширює можливості для індивідуального дизайну приміщення.
2. Кількість світильників та їхнє розміщення теж підбирається довільно – це дозволяє легко реалізувати зонування простору, групуючи точки над робочими зонами або місцями відпочинку.
3. При виборі світильников з регульованим напрямком світлового потоку можна коригувати освітленість різних ділянок приміщення за бажанням, адаптуючи світло під поточні потреби бізнесу або родини.

Незважаючи на загальну ергономічність та візуальну привабливість точкової системи, перед купівлею обладнання необхідно об’єктивно оцінити і технічні обмеження даної технології. Проектувальнику важливо зіставити міцнісні характеристики стельових ламелей із вагою та кількістю вбудованих приладів, щоб уникнути неприємних сюрпризів у процесі експлуатації та монтажу.

На жаль, є у такого рішення і свої вагомі мінуси:

1. По-перше, про монтаж потрібно думати заздалегідь, прокладаючи проводку за панельною стелею. При цьому додавання додаткових точок освітлення після фінішного збирання стелі вкрай ускладнене і пов’язане зі значними трудовими витратами.
2. По-друше, монтаж передбачає порушення цілісності стельової панелі. При роботі з якісними металевими виробами (наприклад, стельовими панелями заводу «МехБуд») складність полягатиме переважно в різанні товстого металу, що вимагає якісного інструменту. А от якщо ви використовуєте дуже тонкі панелі від сумнівних виробників, то при проробленні отвору конструкція може втратити жорсткість, деформуватися під власною вагою або почати резонувати та деренчати при роботі вентиляції.

LED-панелі

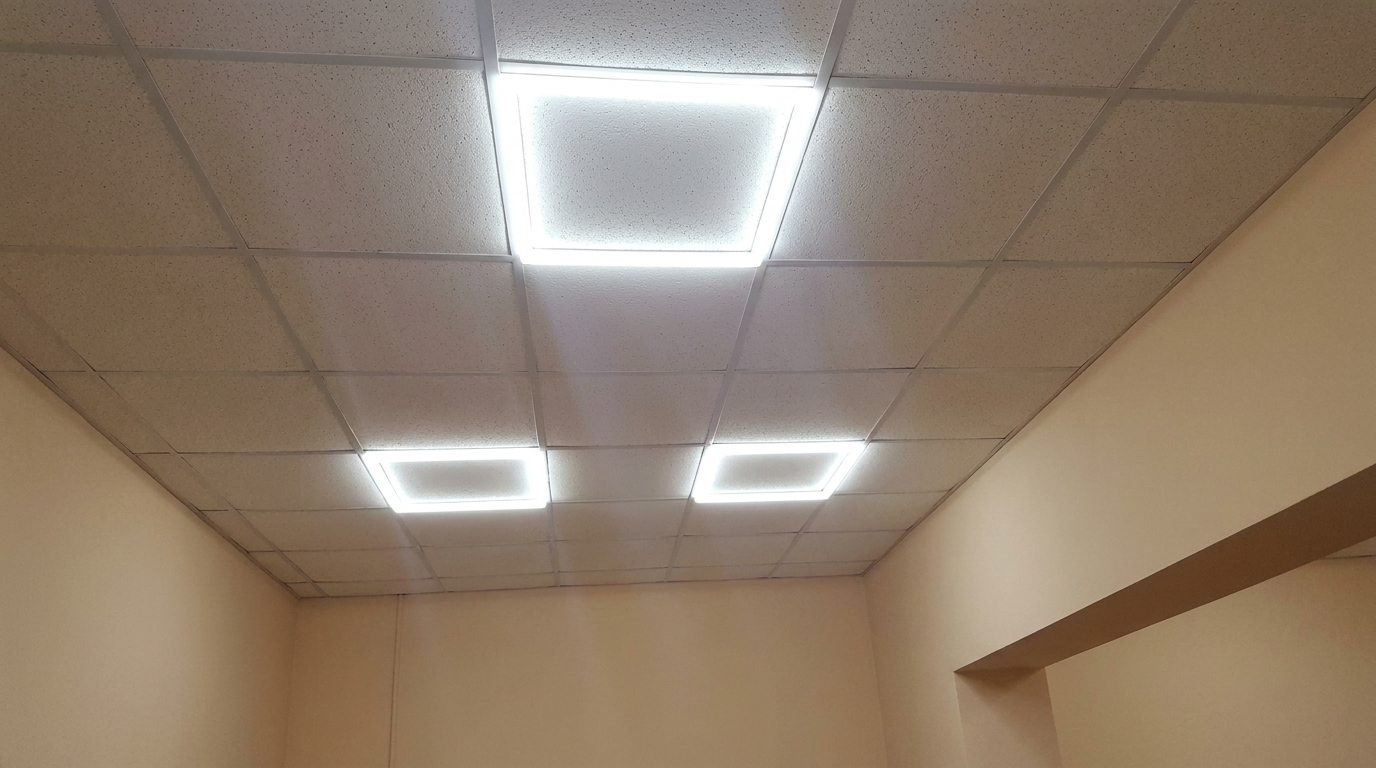

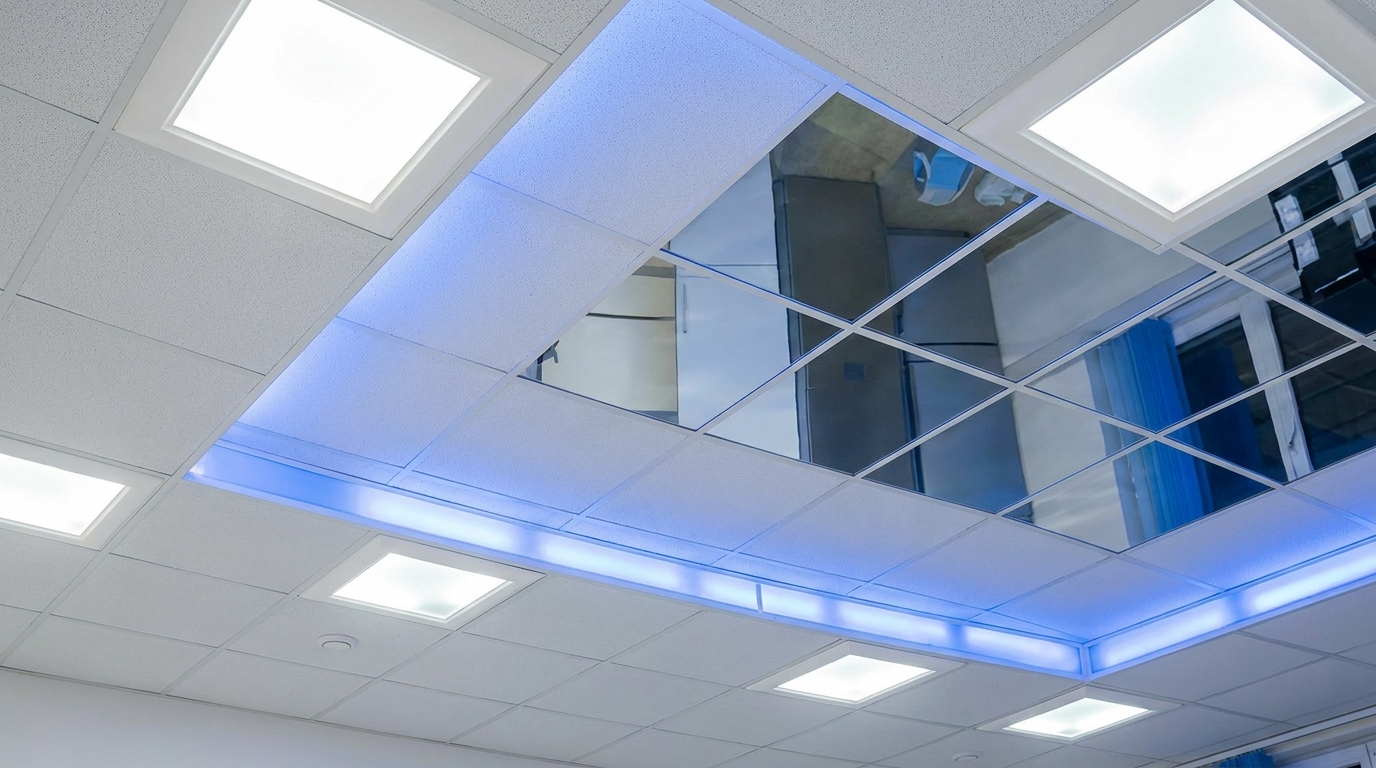

Найбільш сучасний варіант освітлення для підвісної стелі з панелей – це LED-панелі. Використання таких приладів дозволяє при мінімальному рівні енерговитрат вирішити завдання освітлення великої площі. LED-панелі приходять на зміну застарілим та неекологічним світильникам з люмінесцентними лампами денного світла (типу ЛВО 4х18), які раніше масово встановлювалися в комерційних (ТРЦ, магазини, офіси, кафе) та громадських будівлях (школи, лікарні).

Конструктивна специфіка великоформатних світлодіодних панелей розроблена з максимальним урахуванням стандартів модульного будівництва. Вони не просто доповнюють підвісну систему, а буквально інтегруються в неї, замінюючи собою глухі елементи оздоблення. Це інженерне рішення дозволило повністю зняти проблему складного підгону розмірів та мінімізувати зазори, гарантуючи монолітний та акуратний вигляд готової стельової зони.

Головні особливості унікальної конструкції сучасної LED-панелі включають:

1. Корпус світильника виробляється з таким розрахунком, щоб его габарити ідеально збігалися з габаритами стельової панелі (найчастіше це універсальний стандарт 600х600 мм, але зустрічаються і прямокутні модифікації 300х1200 мм). Завдяки цьому для встановлення LED-панелі не потрібно зведення окремої несучої підконструкції — вона відмінно входить у будь-яку комірку стандартного каркаса типу Armstrong або касетних стель.

Секрет неймовірної популярності ультратонких панелей криється в їхній внутрішній начинці, яка забезпечує принципово іншу якість світлового середовища порівняно зі старими лампами. Інженери застосували багатошарову оптичну схему, яка повністю усуває головний недолік світлодіодів — надмірну точкову сліпучість, перетворюючи жорсткі промені на комфортний, м’який світловий потік, що імітує природне денне небо.

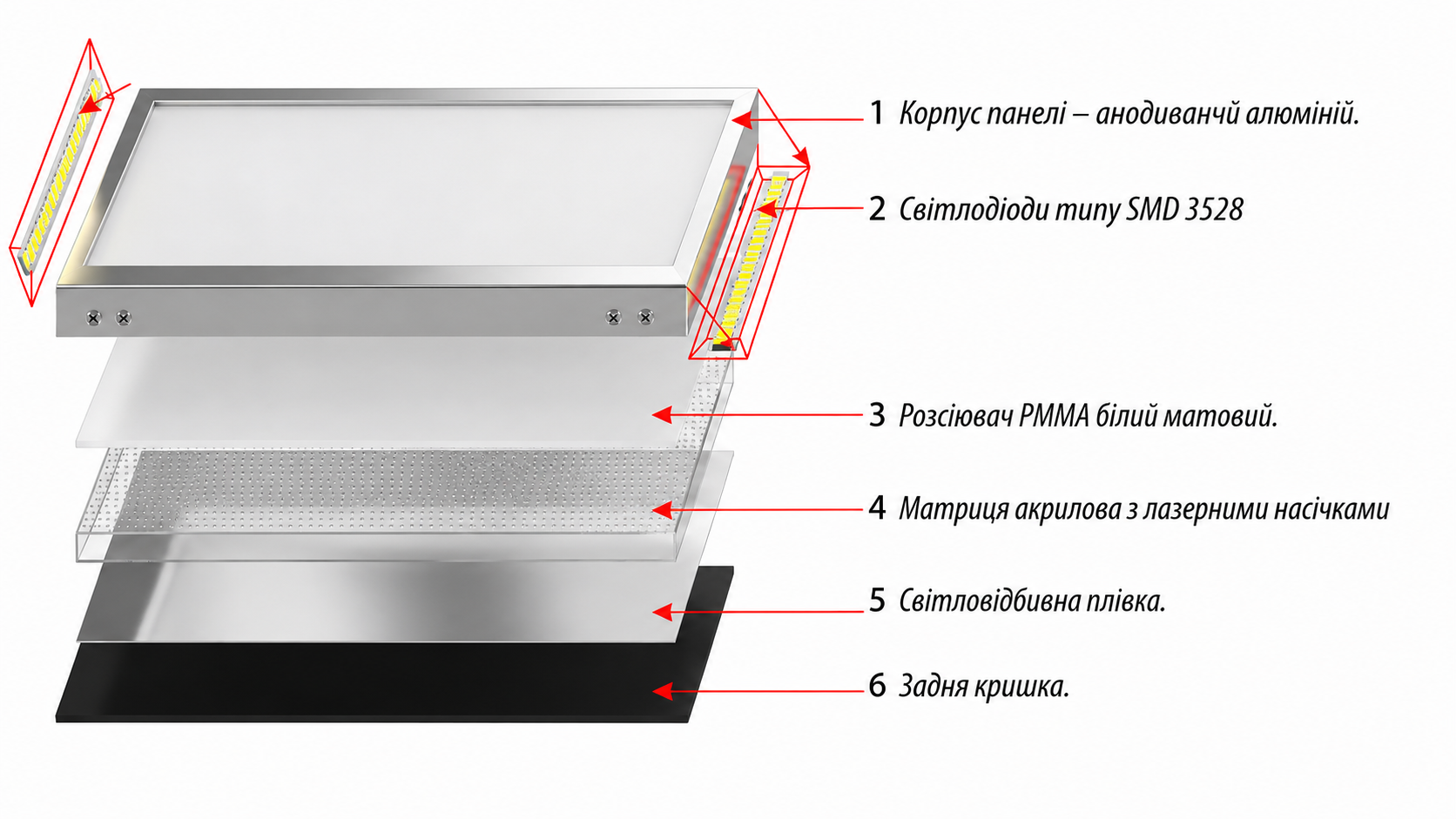

Внутрішній устрій оптичного блоку складається з таких технологічних шарів:

1. Усередині корпусу розташовуються світлодіодні джерела світла. Як правило, їх закріплюють з боків (торцеве підсвічування Edge-Lit), щоб уникнути формування яскравих світлових променів, що засліплюють при прямому погляді на панель. Існують також панелі Direct-Lit (із заднім розташуванням діодів), вони трохи товщі, але мають ще вищу світлову віддачу.
2. Всередині LED-панелі знаходиться оптична система. Вона складається з відбиваючої плівки (забезпечує зміну напрямку світлового потоку на 90 градусів), акрилової світлопровідної матриці (LGP) з лазерним гравіюванням та напівматового або мікропризматичного розсіювального скла. Поєднання цих елементів дозволяє зберегти максимальну яскравість світла, зробивши його м’яким, розсіяним і повністю позбавленим ефекту пульсації (коефіцієнт пульсації <1%).

Висока швидкість та гранична чистота монтажу світлодіодних панелей зробили їх безумовним фаворитом серед професійних будівельних бригад. На відміну від точкових приладів, тут не потрібно витрачати години на вирізання круглих отворів та обробку країв металу. Процедура інсталяції нагадує складання конструктора, що дозволяє обладнати освітленням величезні торгові зали або офісні простори в найкоротші терміни.

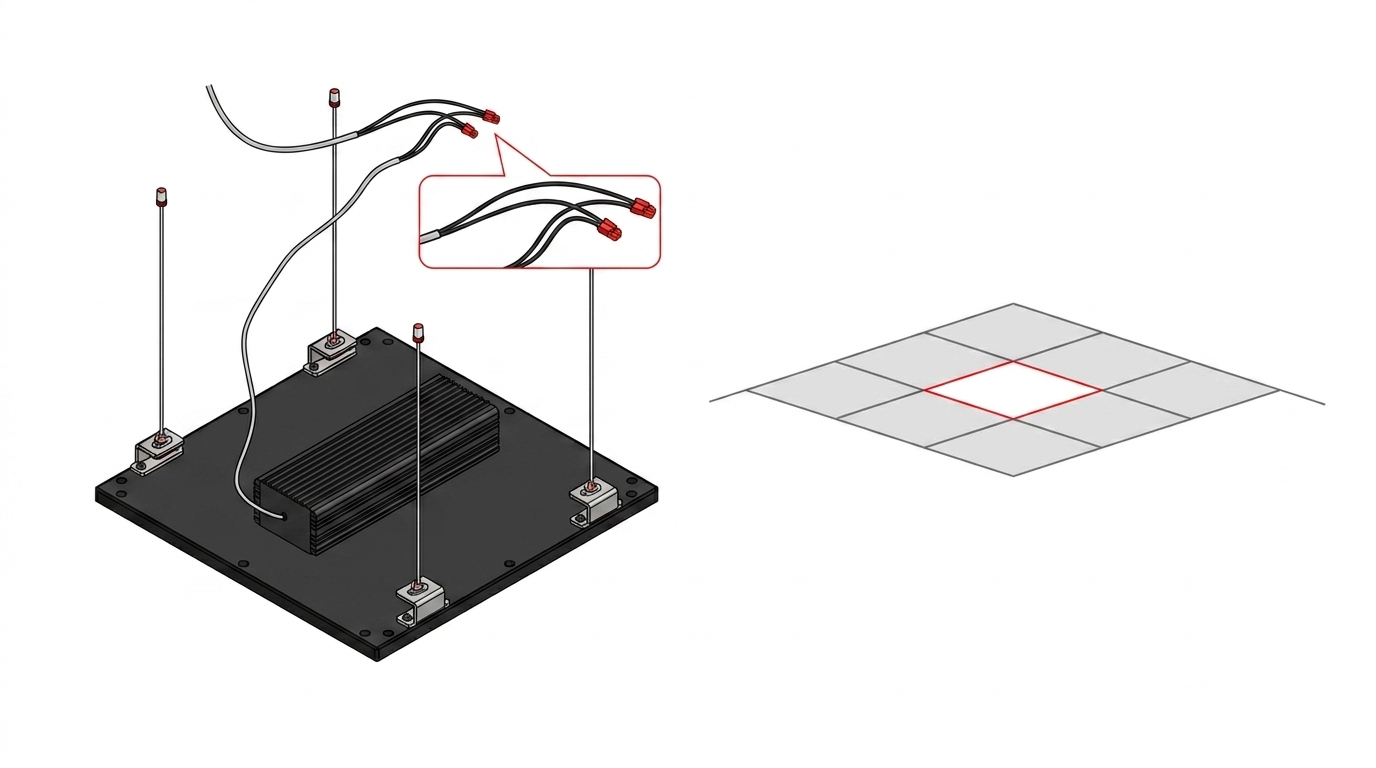

Сам процес монтажу панелей базується на таких простих етапах:

1. Підготовка до встановлення аналогічна підготовці до монтажу врізних світильників для панельної стелі. Силові кабелі підводяться до місць передбачуваного розміщення панелей заздалегідь.
2. Стандартні панелі просто підключаються до проводки через зовнішній драйвер (блок живлення) і укладаються в комірки каркаса, утримуючись в них під власною вагою, повністю замінюючи собою глуху декоративну панель.
3. При використанні важких промислових LED-панелей з великою яскравістю або при монтажі в специфічні рейки може знадобитися додаткове кріплення: панель фіксується до базової бетонної стелі на регульованій тросовій системі, що знімає значну частину механічного навантаження з несучої підконструкції підвісної стелі.

Переваги рішення

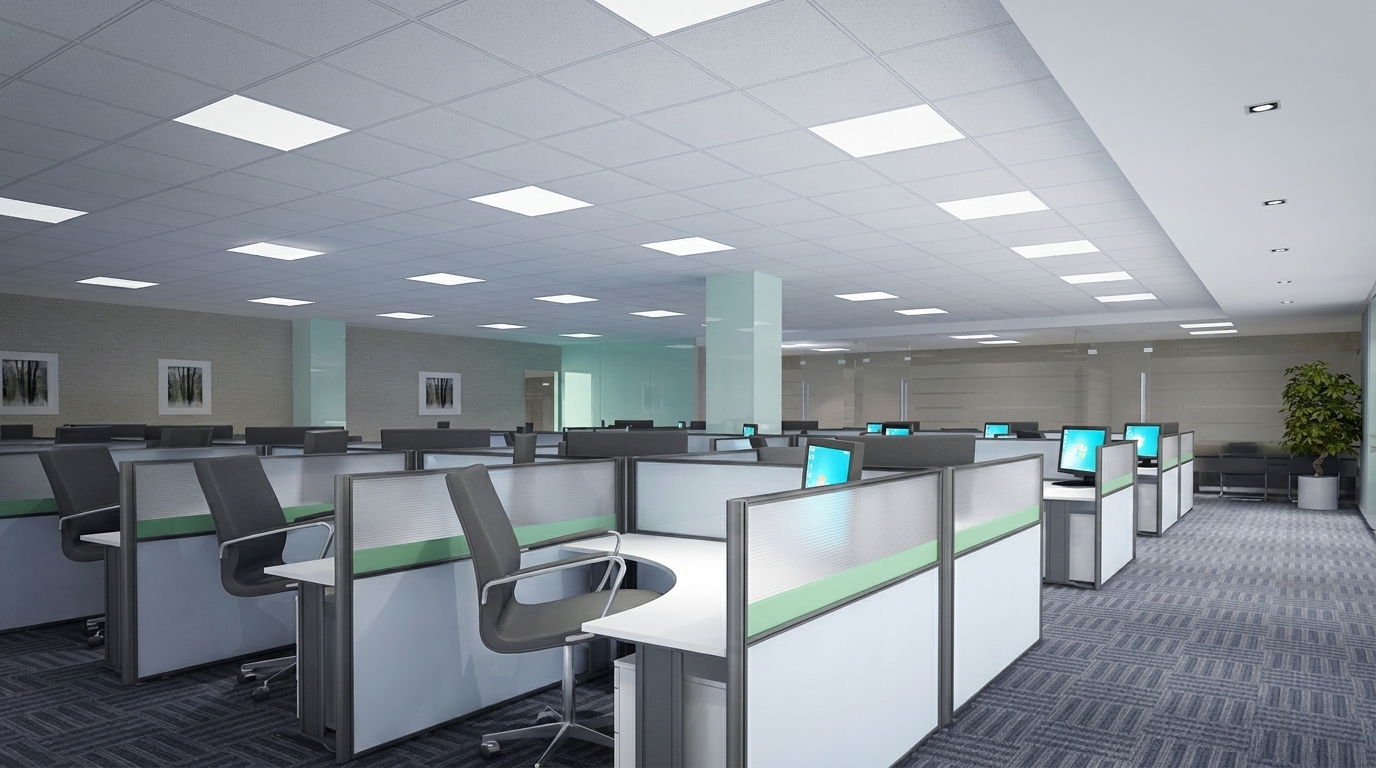

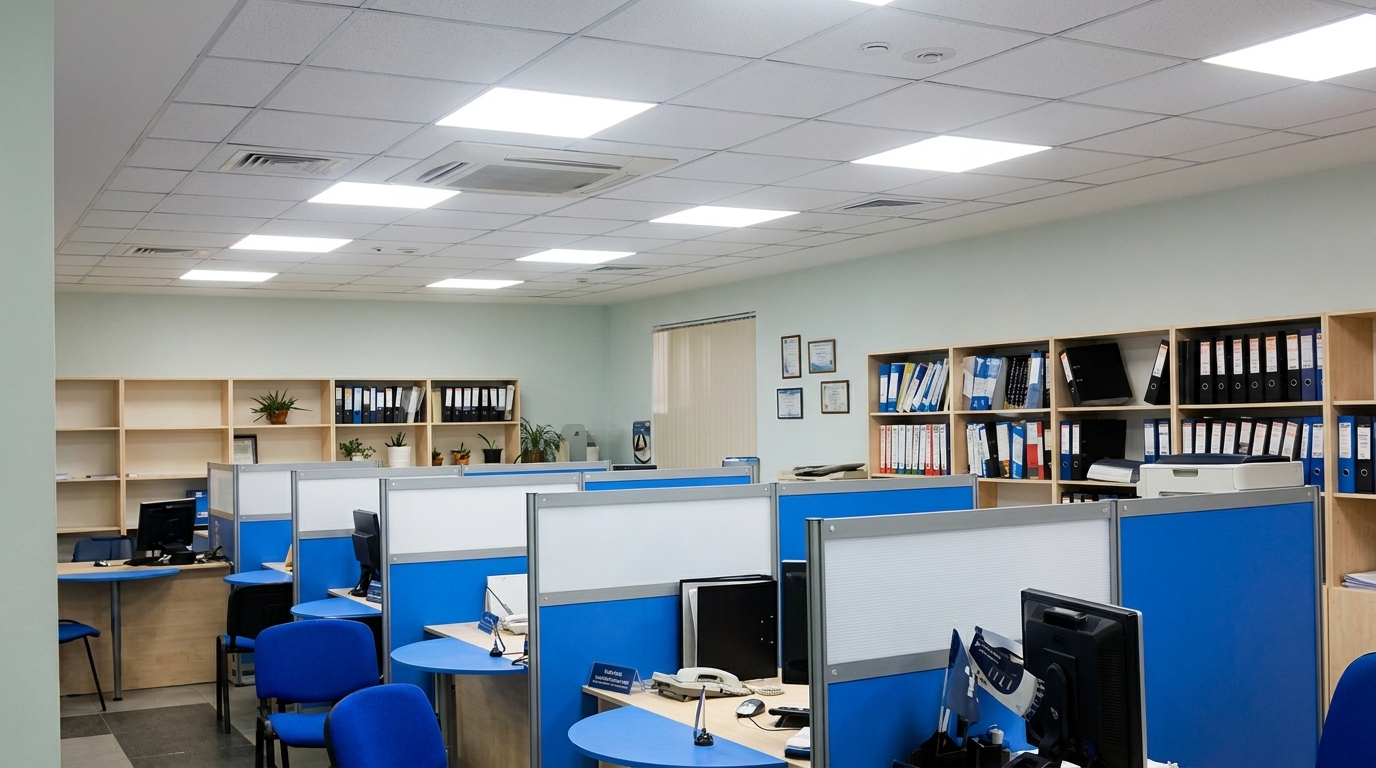

Незважаючи на вищу стартову вартість якісних LED-панелей, саме їх розглядають як пріоритетні варіанти для освітлення панельних стель великої площі. Перехід на цей тип світлотехніки є довгостроковою та вкрай вигідною інвестицією для будь-якого бізнесу, оскільки витрати на купівлю приладів швидко окупаються за рахунок різкого зниження рахунків за комунальні послуги та повної відсутності експлуатаційних витрат.

На користь вибору великоформатних світлодіодних панелей говорять такі вагомі аргументи:

1. Габарити стандартної LED-панелі ідеально повторюють габарити стельової касети, що полегшує проектування, розкладку та монтаж стелі: світильник можна встановлювать у будь-яку комірку каркаса з мінімумом підготовчих операцій і в будь-який момент переставити в інше місце.
2. Конструкція LED-панелі забезпечує яскраве та рівномірне освітлення з мінімумом сліпучих променів та повною відсутністю контрастних тіней. При цьому енергоспоживання у таких панелей у 2-3 рази нижче, ніж у люмінесцентних аналогів, що дозволяє економити величезні бюджети на оплаті електроенергії на великих площах.
3. Світлодіодні конструкції відрізняються колосальним запасом надійності, а отже – тривалим терміном служби. Вони не потребують регулярної заміни ламп та утилізації (на відміну від ртутних ламп), що значно спрощує та здешевлює експлуатацію панельної стелі управительськими компаніями.

Висновок

Підбір освітлення для панельної стелі напряму залежить від тих конкретних завдань, які повинні вирішувати світильники в даному просторі: чи потрібне нам локальне зонування окремих робочих місць, загальне потужне заливання світлом комерційного залу або м’яке декоративне нічне підсвічування.

Використовуючи сучасні світлодіодні рішення (від гнучких прихованих стрічок до масштабних технологічних LED-панелей), ви не тільки забезпечуєте максимально ефективне, стабільне та безпечне освітлення приміщення великої площі, а й значною мірою визначаєте його візуальний статус, вигідно підкреслюючи сучасну геометрію та преміальний вигляд інтер’єру. Крім того, грамотний попередній інженерний підбір освітлювальних приладів дозволяє істотно знизити фінансові витрати на електроенергію при збереженні максимального, ергономічного і повністю комфортного для очей рівня освітлення.
