Введение и архитектурно-инженерные предпосылки: Эволюция оболочек зданий

Современная архитектура и строительная инженерия выдвигают беспрецедентные требования к ограждающим конструкциям зданий, смещая фокус с простого укрытия от непогоды на создание высокотехнологичных, энергоэффективных и интерактивных оболочек. Создание такой оболочки требует идеальной синергии между непрозрачными участками фасада и светопрозрачными конструкциями. В этом контексте технология навесных вентилируемых фасадов с использованием металлических панелей, кассет и реек зарекомендовала себя как одно из самых надежных и многофункциональных решений. Она обеспечивает не только физическую защиту несущих стен и теплоизоляционного слоя от климатических воздействий, но и гарантирует оптимальный влажностно-температурный режим благодаря непрерывной циркуляции воздуха в вентиляционном зазоре, что препятствует накоплению конденсата и развитию патогенной микрофлоры.

Украинский завод «Мехбуд» является одним из ведущих национальных производителей металлических фасадных систем. Производственные мощности предприятия позволяют выпускать широкий ассортимент продукции, варьирующийся от классических кассетных и реечных решений до инновационных фасадов-жалюзи и кубообразных ламелей сложной геометрии. Однако, какой бы технологически совершенной ни была фасадная система, ее общая эффективность критически зависит от того, насколько качественно и инженерно грамотно она интегрируется с оконными и дверными проемами. Любые нарушения на стыке этих двух систем приводят к деградации теплоизоляции, образованию мостиков холода и катастрофическим теплопотерям.

Данный исследовательский отчет посвящен глубокому анализу совместимости металлических фасадов Мехбуд с передовыми алюминиевыми профильными системами от мировых лидеров: Reynaers Aluminium (Бельгия), Schüco International KG (Германия) и Alutech (Беларусь/международная группа). Исследование охватывает аспекты структурной целостности, строительной физики, термодинамики, гидро- и пароизоляции согласно строгим европейским стандартам. Анализ демонстрирует, что объединение оконных систем премиум-класса с металлическими фасадами требует тщательного проектирования примыканий, использования специализированных мембран, диффузионных лент и расчета компенсационных зазоров, что позволяет нивелировать разницу в коэффициентах линейного термического расширения материалов и обеспечить длительную эксплуатацию без ухудшения физико-механических свойств.

Физико-механические характеристики и специфика металлических фасадов Мехбуд

Для фундаментального понимания механики интеграции оконных систем с внешней оболочкой здания необходимо детально проанализировать физические свойства и конструктивные особенности самих навесных фасадов. Завод «Мехбуд» производит несколько базовых типов конструкций, каждый из которых налагает специфические требования на подсистему и архитектуру узлов примыкания к оконным рамам.

Кассетные фасады формируются из объемных металлических панелей, известных как металлокассеты, имеющих загнутые с четырех сторон края. Эта коробчатая конфигурация образует мощные ребра жесткости по всему периметру, что обеспечивает исключительную пространственную стабильность и сопротивление изгибу под воздействием колоссальных ветровых нагрузок, возникающих на больших высотах. Скрытые системы монтажа позволяют создать идеально ровную монолитную поверхность, что требует чрезвычайной точности при обустройстве оконных откосов, поскольку любые отклонения в геометрии оконного блока мгновенно становятся визуально заметными на фоне гладкой металлической плоскости.

Реечные и кубообразные фасады состоят из вертикальных, горизонтальных или диагональных продолговатых ламелей, которые обеспечивают высокий уровень аэродинамической проницаемости. Уникальное замковое соединение профиля, запатентованное производителем, значительно увеличивает прочность фасада. Интеграция окон в такие фасады часто требует установки специальных обрамляющих профилей, которые бы аккуратно закрывали торцы реек вокруг оконного проема, предотвращая попадание влаги и грязи внутрь конструкции. Фасады-жалюзи действуют как масштабные архитектурные экраны, обеспечивая максимальный уровень вентиляции фасада, защиту от перегрева солнечными лучами и полное скрытие подсистемы и утеплительного слоя.

Тип фасадной системы Мехбуд Материал изготовления Толщина металла (мм) Основные габаритные характеристики Особенности монтажа
Кассетный фасад Оцинкованная сталь / Алюминий 0,45–1,5 (Сталь), 0,5–2,0 (Алюминий) Индивидуальные размеры (квадратные, прямоугольные, угловые формы) Открытый или закрытый (скрытый) способ крепления; идеально для сложных конфигураций
Реечный фасад Оцинкованная сталь / Алюминий 0,45–0,7 (Сталь), 0,5–0,8 (Алюминий) Ширина: 150, 210, 310 мм. Длина: от 1 до 12 м Уникальное замковое соединение; высокая устойчивость к ветровым нагрузкам
Кубообразная рейка Сталь / Алюминий / Алюмоцинк 0,45 (Сталь/Алюмоцинк), 0,4-0,5 (Алюминий) Ширина: от 35 до 185 мм. Высота: от 25 до 105 мм. Длина: до 30 м Крепление на универсальные гребенки или стрингеры; динамичный дизайн
Фасад Жалюзи Оцинкованная сталь 0,45–0,7 Ламели установлены под углом на гребенке Высочайшая аэродинамическая проницаемость; скрытие вентиляционной системы
Панельный фасад Оцинкованная сталь 0,45–1,5 Индивидуальные размеры Сочетание панелей разной длины; оперативная облицовка больших площадей

Данные синтезированы на основе спецификаций производителя.

Отдельного внимания заслуживает управление тепловой нагрузкой и термическим расширением. Металлические фасады, в зависимости от их цветового исполнения по каталогу RAL, способны поглощать огромное количество солнечной радиации. Светло-серые и кремовые оттенки имеют коэффициент теплопоглощения на уровне 0,30–0,40, тогда как темно-синие, черные и темно-серые фасады достигают показателей от 0,70 до 0,80. Нагревание темных кассет под прямыми солнечными лучами в летний период вызывает существенное термическое расширение металлической массы. Если алюминиевая оконная рама жестко соединена с элементами металлического фасада без надлежащих компенсационных зазоров, линейная деформация фасада неотвратимо передается на оконный профиль. Это приводит к критическим последствиям: дегерметизации стеклопакета, заклиниванию дорогостоящей фурнитуры или полному разрыву монтажного шва. Применение эластичных герметиков и формирование теневых швов является обязательной мерой безопасности, которая минимизирует линейные деформации и существенно продлевает срок эксплуатации всей конструкции.

Цветовая гамма фасадных кассет Коэффициент теплопоглощения Уровень термической нагрузки на подсистему
Белый, Светло-бежевый 0,25 – 0,40 Низкий (минимальные линейные расширения)
Светло-серый, Кремовый 0,30 – 0,40 Низкий до среднего
Серый, Зеленый, Красный 0,40 – 0,70 Средний до высокого
Темно-серый, Темно-коричневый 0,70 – 0,80 Высокий (требует компенсационных зазоров)
Темно-синий, Черный 0,70 – 0,80 Критически высокий (обязательное эластичное крепление)

Зависимость тепловой нагрузки от цвета кассет.

Интеграция с алюминиевыми оконными системами Reynaers Aluminium

Бельгийская корпорация Reynaers Aluminium позиционируется на мировом рынке как ведущий разработчик инновационных алюмиских систем для окон, дверей и фасадов. Их продукция отличается исключительной пространственной прочностью, долговечностью и безграничными возможностями для реализации сложных архитектурных концепций. Интеграция профилей Reynaers с металлическими кассетами и рейками Мехбуд позволяет создавать коммерческие и жилые объекты высочайшего премиального класса, где функциональность сочетается с безупречной эстетикой.

Флагманским решением компании является система MasterLine 8. Эта генерация алюминиевых окон предлагается в трех уровнях теплоизоляции: стандартном, High Insulation (HI) и High Insulation Plus (HI+), последний из которых позволяет достичь жестких критериев стандарта Passive House. Термомост толщиной 40 мм в сочетании с низкоэмиссионной фольгой эффективно отражает и аккумулирует тепловую энергию внутри помещения. Встраивание системы MasterLine 8 в кассетный фасад Мехбуд требует особого внимания к внешнему контуру водоотвода. Традиционные окна нуждаются в пластиковых заглушках на внешней части рамы для отвода влаги, что может разрушать чистую геометрию металлического фасада. Reynaers решает эту проблему с помощью технологии скрытого водоотвода, которая идеально гармонирует с монолитными поверхностями металлокассет закрытого типа монтажа.

Характеристика системы Reynaers MasterLine 8 (HI / HI+) SlimLine 38 (SL 38) ConceptWall 50 (CW 50) SlimPatio 68
Теплопередача рамы (Uf) от 1.3 Вт/(м²·К) от 1.9 Вт/(м²·К) 0.8 Вт/(м²·К) 1.3 Вт/(м²·К)
Воздухопроницаемость До 600 Па (Класс 4+) Класс 4 (максимум) До 1200 Па (AE 1200) Не указано, акцент на панораму
Водонепроницаемость E900 (900 Па) До 600 Па (Класс 9A) 1200 Па (RE 1200) —
Акустическая изоляция (Rw) До 45 дБ До 41 дБ До 60 дБ До 44 дБ
Максимальный вес створки — До 160 кг — До 500 кг
Максимальная толщина стекла 68 мм Не указано 60 мм Не указано
Взломостойкость RC 2 / RC 3 — — —

Технические параметры профильных систем Reynaers Aluminium.

Уникальной технологической находкой для интеграции с фасадами-жалюзи Мехбуд является наличие узких вентиляционных створок (Ventilation Vent) в линейке MasterLine 8. Эти створки обеспечивают пассивное охлаждение помещения и могут быть визуально интегрированы в реечный фасад таким образом, что снаружи открывающаяся часть будет оставаться полностью скрытой за металлическими ламелями. Это гарантирует безопасное проветривание без малейшего риска несанкционированного доступа или нарушения архитектурного ритма здания.

Для объектов с индустриальным или лофт-дизайном применяется серия SlimLine 38, которая благодаря ультратонким профилям имитирует классические стальные рамы. Сочетание таких окон с гладкими панельными фасадами формирует строгий геометрический паттерн. В то же время при устройстве террас или балконов архитекторы часто обращаются к раздвижным системам MasterPatio и SlimPatio 68. Интеграция этих беспороговых систем требует безупречного водоотвода в цокольной части навесного фасада. Фасадные кассеты Мехбуд для цоколя проектируются со специальными перфорациями, которые согласовываются с дренажными каналами раздвижных систем Reynaers, позволяя отводить влагу непосредственно в дренажную систему здания, минуя слой минераловатной изоляции, которая при намокании катастрофически теряет свои теплотехнические свойства. Когда же металлические фасады Мехбуд используются как непрозрачные (глухие) вставки в масштабные витражные конструкции, применяются стоечно-ригельные системы ConceptWall 50 (CW 50). Кассета Мехбуд с внутренним теплоизолятором зажимается прижимными планками фасадной системы, оставляя видимой лишь 50-миллиметровую линию алюминиевого профиля.

Raindrops falling on window sill 20260929075830

Взаимодействие с оконными и фасадными системами Schüco

Немецкий концерн Schüco International KG олицетворяет высочайшие стандарты качества в создании технологичных оболочек зданий, фокусируясь на беспрецедентной энергоэффективности, автоматизации с помощью систем TipTronic и интеграции возобновляемых источников энергии. Взаимодействие инновационных систем Schüco с металлическими фасадами Мехбуд требует глубокого понимания не только строительной геометрии, но и сложной теплофизики.

Серия Aluminum Window System (AWS) от Schüco предлагается в различных вариациях монтажной глубины, начиная от базовых 65 мм и заканчивая 75 мм в версии Super Insulation (AWS 75.SI). Система AWS 75.SI демонстрирует коэффициент теплопередачи рамы Uf на уровне 1.4 – 1.7 Вт/(м²·К) и выдающиеся показатели звукоизоляции Rw до 49 дБ. Особый интерес для современной архитектуры представляет система Panorama Design (AWS 75 PD.SI), которая минимизирует видимую ширину профиля до экстремальных 45 мм. Соединение столь тонкой рамы с объемными откосами металлических фасадов Мехбуд является серьезным архитектурным вызовом. Для сохранения минималистичного визуального эффекта, откосы из металлокассет или кубообразных реек должны монтироваться с филигранным теневым швом (shadow gap) по всему периметру оконного блока. Этот шов выполняет двойную функцию: подчеркивает строгость дизайна и служит жизненно необходимым компенсационным зазором для температурных расширений фасадной оболочки.

Характеристика системы Schüco AWS 65 / 65 BS AWS 75.SI / AWS 75 PD.SI AWS 114 (Фасадное окно) ASS 70 FD (Раздвижная система)
Монтажная глубина рамы 65 мм 75 мм Интеграция в фасад FWS 50/60 70 мм
Минимальная видимая ширина от 51 мм (до 67 мм BS) 45 мм (PD.SI) Бесшовная интеграция Узкие профили
Теплоизоляция (Uf) Данные зависят от конфигурации 1.4 – 1.7 Вт/(м²·К) До 1.3 Вт/(м²·К) Высокий уровень изоляции
Максимальный вес створки — 160 кг 250 кг (с автоматикой TipTronic) —
Звукоизоляция (Rw) До 47 дБ До 49 дБ — Зависит от стеклопакета
Взломостойкость RC 2 / RC 3 RC 2 RC 2 Не указано

Аналитическое сравнение ключевых систем Schüco.

Для масштабных объектов Schüco разработала систему AWS 114 (и ее структурную модификацию SG), которая выступает как интегрированное окно для стоечно-ригельных фасадов. Эта система позволяет создавать гигантские створки весом до 250 кг, которые могут быть верхнеподвесными или параллельно-выдвижными. Если конструктивная основа здания формируется из фасадной системы Schüco FWS 50, металлические реечные фасады Мехбуд могут быть смонтированы непосредственно поверх стоек и ригелей с помощью специализированных кронштейнов. При этом окна AWS 114 будут обеспечивать скрытое открывание. Поскольку эти системы оснащаются передовыми механизмами, такими как защита от защемления пальцев и интегрированные ограничители открывания, подвижные части металлического фасада, закрепленные на створках, должны идеально и беспрепятственно синхронизироваться с неподвижными частями фасадной плоскости.

Краеугольным камнем технологии Schüco является бескомпромиссный подход к гидроизоляции. Оригинальные уплотнительные контуры (например, артикул 224350) изготавливаются из высокотехнологичного EPDM (этилен-пропилен-диенового мономера), способного сохранять гибкость и герметичность в экстремальном диапазоне температур от -40°C до +110°C. При монтаже металлических отливов и массивных откосов Мехбуд к оконным рамам Schüco необходимо использовать специальные присоединительные профили (Anschlussprofile) и EPDM-фартуки. Эти фартуки интегрируются в специальный паз алюминиевой рамы с одной стороны и надежно приклеиваются к несущей конструкции стены (или гидроизоляционной мембране) с другой. Такой подход гарантирует, что атмосферная влага, которая естественным путем может проникать через технологические зазоры в металлическом кассетном фасаде, будет безопасно отведена наружу, полностью исключая ее попадание в монтажный шов окна и разрушение утеплителя.

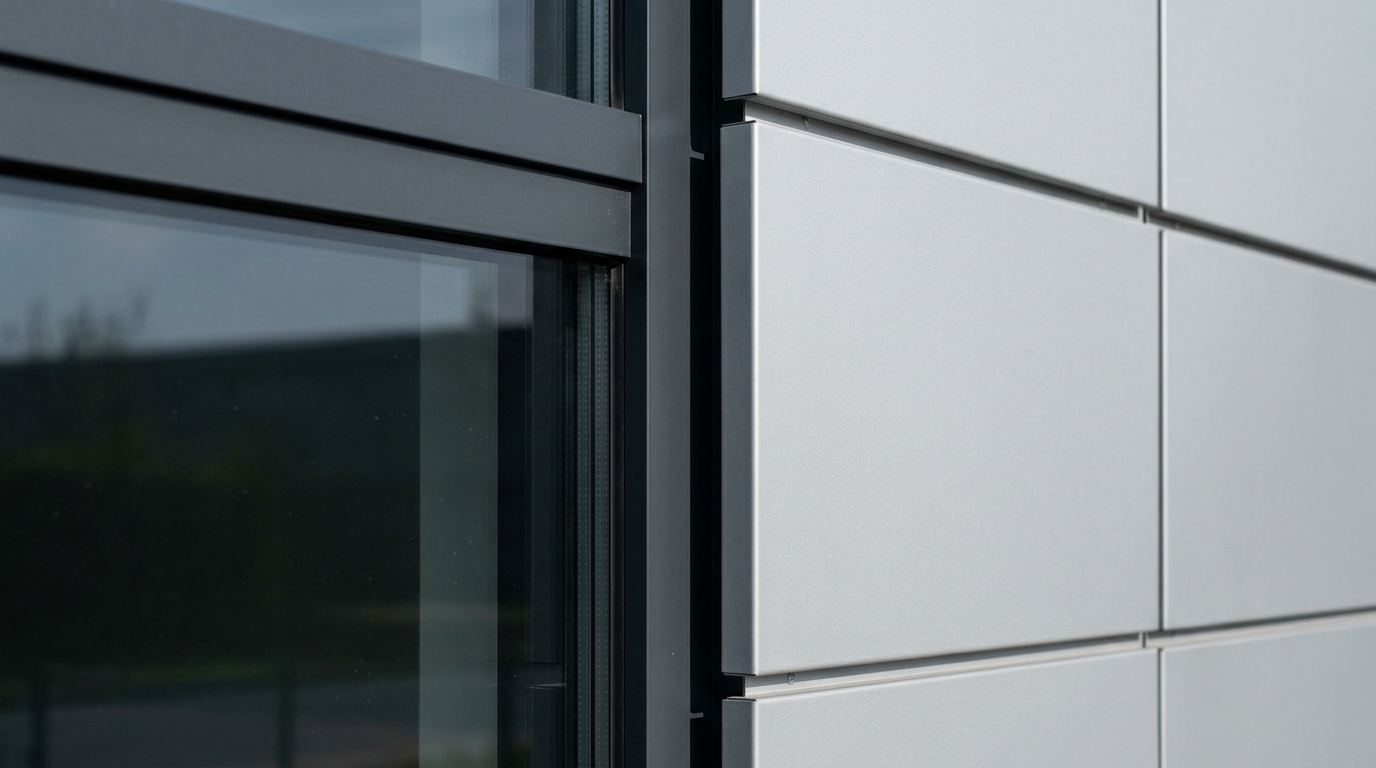

Window frame meets metal panel 20260929075830

Совместимость с профильными системами Alutech (ALT W72)

Профильные системы международной группы Alutech являются одним из самых популярных инженерных решений на рынке благодаря оптимальному балансу между ценовой доступностью и высокими теплотехническими характеристиками. Флагманская теплая серия ALT W72 массово применяется в проектах коммерческой и жилой недвижимости, где предусмотрено устройство навесных вентилируемых фасадов Мехбуд.

Система ALT W72 имеет монтажную глубину рамы 72 мм и оснащается сложными многокамерными полиамидными термомостами в комбинации с дополнительными вспененными вставками, что позволяет ей соответствовать строгим требованиям к энергоэффективности. Высокая конструктивная жесткость профиля ALT W72 позволяет ему нести значительные ветровые и статические нагрузки. Это открывает возможность монтировать металлические откосы НВФ Мехбуд непосредственно к раме через специальные изолированные расширительные профили (доборы), избегая риска деформации оконного блока.

Параметры системы Alutech Характеристики серии ALT W72 Характеристики серии ALT W72 VS (Вентиляционные створки)
Монтажная глубина рамы 72 мм 72 мм
Назначение Классические окна и двери, энергоэффективные здания Визуальная интеграция вентиляционных зон в фасад
Габариты створок Широкий диапазон размеров Узкие створки: ширина 280 мм, высота до 3000 мм
Фурнитура Поворотная, поворотно-откидная Специализированная фурнитура для узких пространств
Возможности интеграции Возможность встраивания в фасад, высокая несущая способность Скрытие за ламелями, жалюзи или кассетами Мехбуд

Обзор технических решений Alutech ALT W72.

Специфическим и крайне востребованным решением Alutech, которое идеально комбинируется с архитектурными возможностями фасадов Мехбуд, являются узкие вентиляционные створки серии ALT W72 VS (Ventilation Sashes). Они представляют собой чрезвычайно узкие поворотные дверцы с фиксированной шириной 280 мм и высотой, которая может достигать 3 метров. Главный архитектурный потенциал этих створок заключается в их назначении для визуальной интеграции вентиляционных зон непосредственно в глухую фасадную оболочку.

В практической реализации, вместо прозрачного стекла в такие створки может быть установлен сэндвич-короб, облицованный с внешней стороны той же кубообразной рейкой или фасадными панелями Мехбуд, которыми отделана вся остальная стена. В закрытом состоянии такая вентиляционная створка становится абсолютно невидимой с улицы, полностью сливаясь с непрерывным ритмом реечного или панельного фасада. При открывании она обеспечивает мощный приток свежего воздуха, сохраняя при этом общую целостность архитектурного замысла и пряча функциональные элементы от посторонних глаз. Эта технология позволяет архитекторам отказаться от классических оконных проемов там, где нужна лишь периодическая вентиляция.

Строительная физика узлов примыкания: Мостики холода, термодинамика и fRsi

Самой сложной, с инженерной точки зрения, задачей при объединении высококачественных алюминиевых окон (независимо от того, Reynaers это, Schüco или Alutech) с металлическими фасадами Мехбуд является правильное обустройство и расчет узлов примыкания. Допущенные ошибки на этом этапе неотвратимо приводят к катастрофическим последствиям: возникновению термических мостиков (мостиков холода), выпадению обильного конденсата, развитию черной плесени и колоссальным теплопотерям, которые могут достигать 30% от общих потерь здания.

Мостик холода — это локальный участок ограждающей конструкции (например, оконный откос), где тепловое сопротивление значительно ниже, чем на основной плоскости стены, что приводит к ускоренной утечке тепловой энергии. Для количественной оценки риска образования конденсата и плесени в строительной физике используется температурный фактор внутренней поверхности (fRsi). Если локальная температура внутренней поверхности падает ниже критической отметки (смещение изотерм внутрь помещения), относительная влажность в этой зоне стремительно возрастает, достигая точки росы.

При монтаже теплого алюминиевого окна в стену с НВФ, оконный блок должен выноситься в зону теплоизолятора (на специальные высокопрочные консольные кронштейны) или устанавливаться вровень с наружной гранью несущей стены. Если окно утоплено слишком глубоко в «холодную» зону кирпичной или бетонной стены, рама чрезмерно охлаждается. Точка росы смещается непосредственно на внутреннюю поверхность стекла или откоса. Металлические откосы Мехбуд, как и любой металл, обладают крайне высокой теплопроводностью. Если такой откос непосредственно касается внешней части алюминиевой рамы без надлежащей термической развязки, он превращается в гигантский радиатор, вытягивающий тепло из окна на улицу. Для предотвращения этого явления металлические откосы должны быть тщательно изолированы. Использование экструдированного пенополистирола (XPS) или слоя вспененного полиэтилена толщиной от 40 до 60 мм между металлическим откосом и базовой стеной является критически необходимым конструктивным мероприятием.

Тип строительного узла Ориентировочное значение линейного теплового моста (Ψ-value) Риск образования конденсата (при несоблюдении норм)
Стена / Внутренний пол 0.000 Вт/(м·К) Минимальный
Стена / Крыша 0.010 – 0.080 Вт/(м·К) Средний
Монтаж окна (окно-стена) -0.010 – 0.050 Вт/(м·К) Критически высокий
Стена / Стена (углы) 0.000 – 0.040 Вт/(м·К) Низкий до среднего

Данные термодинамических расчетов для оптимизированных строительных узлов.

Согласно жестким европейским нормам, в частности немецкому стандарту DIN 4108-7, неконтролируемая инфильтрация воздуха (продувание) через монтажные швы абсолютно недопустима. Отсутствие герметичности нивелирует любые преимущества энергосберегающих стеклопакетов. Стандарт диктует применение принципа «трех слоев» при обустройстве монтажного шва.

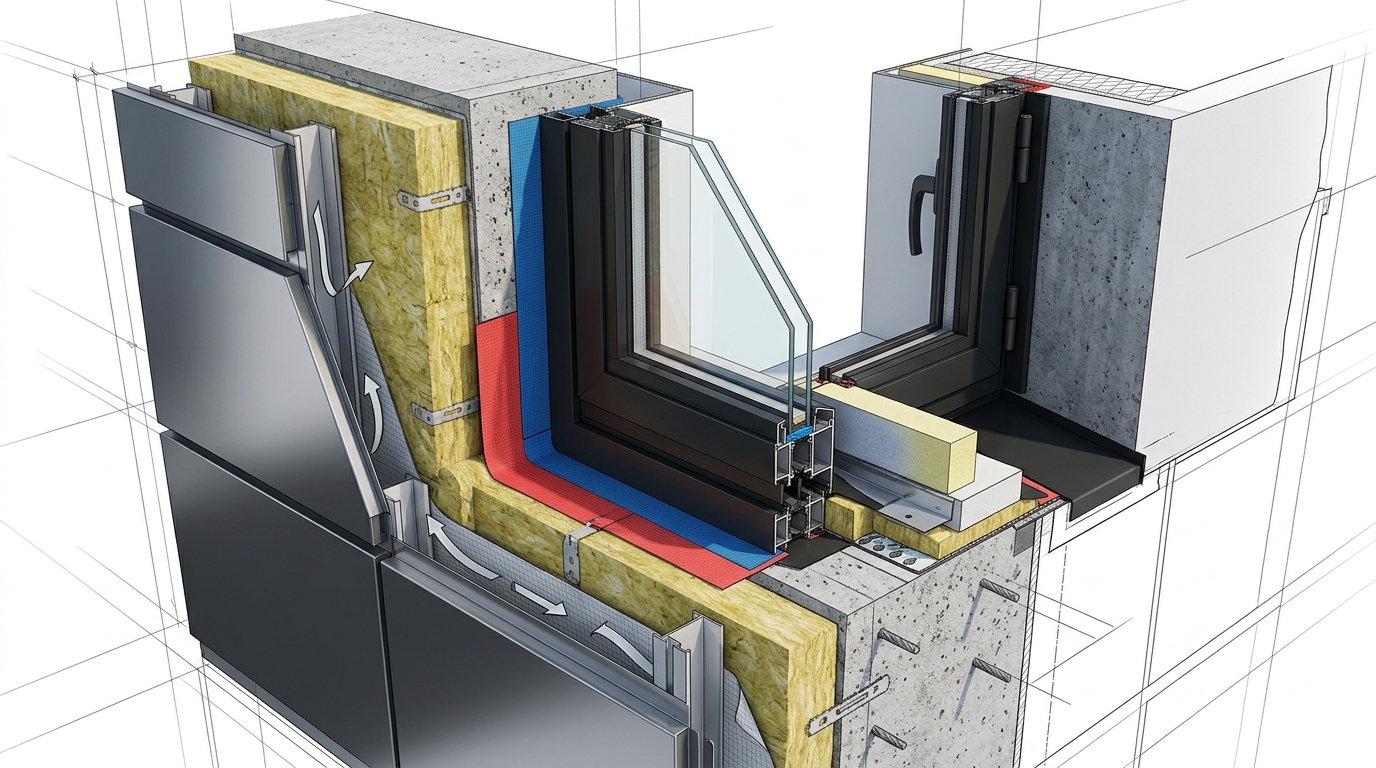

Window installed in ventilated f… 20260929075830 2

Гидроизоляция, аэродинамика и борьба с образованием конденсата

Теоретические теплотехнические показатели могут быть легко разрушены на практике из-за нарушений гидро- и пароизоляции. Принцип трех слоев для герметизации окон (например, систем Schüco или Reynaers) при интеграции с металлическими фасадами Мехбуд выглядит следующим образом:

  1. Внутренний слой (Пароизоляционный контур): Его главная задача — не пропустить влагу (пар) из теплого помещения внутрь монтажной пены. Для этого применяются специализированные ленты, например Gerband sd control (имеющая фиксированное функциональное значение sd = 2 м) или инновационные ленты с переменным сопротивлением паропроницаемости (sd vario, диапазон от 0,25 до 5 м). Эти мембраны надежно приклеиваются к алюминиевой раме окна и к поверхности внутреннего откоса стены.

  2. Средний слой (Тепло- и звукоизоляция): Пространство заполняется высококачественной полиуретановой монтажной пеной. Никакие пустоты или разрывы в пенном шве не допускаются. Наличие пустых полостей радикально снижает общее сопротивление теплопередаче, что неминуемо приводит к промерзанию шва и появлению локального конденсата.

  3. Внешний слой (Гидроизоляция и ветрозащита, мембранный): Защищает монтажную пену от разрушительного воздействия ультрафиолета и уличной влаги, но при этом позволяет влаге, случайно оказавшейся в пене, беспрепятственно испаряться наружу. Для этого используются диффузионные (дышащие) ленты, такие как Winflex Optima Vario или специализированные материалы от Pro Clima (Contega Solido SL). Важно осознавать, что в навесных вентилируемых фасадах внешний слой постоянно сталкивается с ветровыми нагрузками и возможным задуванием капель дождя через компенсационные зазоры в металлокассетах Мехбуд. Поэтому диффузионная лента должна иметь подтвержденный класс устойчивости к ливням не менее 600 Па (в идеале — до 1050 Па).

Тип изоляционной ленты согласно DIN 4108-7 Назначение в монтажном шве Физические свойства Примеры материалов
Пароизоляционная лента Внутренний контур (со стороны помещения) Не пропускает пар, высокий показатель sd Gerband sd control, полиэтиленовые пленки
Лента с переменным sd Универсальное использование Адаптируется к влажности (sd от 0.25 до 5 м) Gerband sd vario, Winflex Optima Vario
Супердиффузионная мембрана Внешний контур (со стороны улицы) Водонепроницаема снаружи, паропроницаема изнутри Contega Solido SL, EPDM-мембраны

Распределение изоляционных материалов в узле примыкания.

Кроме теплофизики, немаловажное значение имеет аэродинамика фасада и связанный с ней акустический комфорт. Металлические отливы (подоконники снаружи), которые производит завод Мехбуд, играют критическую роль в водоотводе от цоколя и окон. Согласно строительной технологии, наклон металлического отлива должен составлять не менее 15 градусов для быстрого сброса воды. Однако тонколистовой металл имеет тенденцию резонировать во время интенсивных осадков.

Для систем премиум-класса, таких как Schüco AWS 75.SI, обеспечивающих акустическую изоляцию до 49 дБ, структурный шум от капель, барабанящих по металлическому отливу, может свести на нет все преимущества дорогого шумоизоляционного стеклопакета (явление флангового шума). Для превентивного решения этой проблемы применяется целый комплекс мероприятий: во-первых, отлив не должен иметь слишком глубокий выступ за плоскость фасада. Во-вторых, на его нижнюю плоскость обязательно наклеивается специальная бутиловая лента или наносится слой вспененного полиуретана, действующий как демпфер, гася вибрации от ударов воды. Все зазоры под отливом тщательно заполняются монтажной пеной, что дополнительно фиксирует его и препятствует отрыву при шквальных порывах ветра.

Технология монтажа и минимизация эксплуатационных дефектов

Долговечность и безупречный внешний вид архитектурной оболочки достигаются лишь при условии жесткого и бескомпромиссного соблюдения технологических карт монтажа. В случае установки систем Reynaers, Schüco или Alutech в сочетании с навесными фасадами Мехбуд, работы должны выполняться в строгой синхронизации между подрядчиками по остеклению и фасадными компаниями.

Процесс формирования узла примыкания начинается с подготовки проема. Поверхности несущих стен очищаются от пыли и выравниваются. Оконный блок выставляется по лазерному уровню в проектное положение (чаще всего в зону утеплителя) и надежно фиксируется с помощью стальных монтажных пластин или турбовинтов. Далее наступает критический этап нанесения изоляционных лент. К раме окна еще до установки в проем приклеивается внешняя влагозащитная диффузионная лента (с нахлестом не менее 5 см на стену) и внутренняя пароизоляционная лента. Инженеры должны обязательно формировать петли-компенсаторы в углах окна (нахлест ленты в углах должен составлять минимум 2 см), поскольку именно углы подвергаются наибольшей деформационной нагрузке.

Пространство между рамой и несущей стеной заполняется полиуретановой пеной. После ее полной полимеризации внутренняя и внешняя ленты приклеиваются к откосам стены. Следующим шагом монтируется фасадная подсистема: устанавливаются несущие алюминиевые или стальные кронштейны Мехбуд, укладывается минераловатный теплоизолятор (фиксируется дюбелями-зонтиками), а поверх него натягивается ветробарьерная супердиффузионная мембрана.

Устройство металлических откосов — это самый ответственный визуальный этап. Металлические фасонные элементы Мехбуд, формирующие плоскость откоса, крепятся к направляющим профилям саморезами или заклепками. Самое главное правило: внутренний край металлического откоса, примыкающий непосредственно к алюминиевой раме Reynaers или Schüco, ни в коем случае не должен жестко прикручиваться к оконному профилю! Он должен плавающе вставляться в специальный стартовый П-образный профиль, предварительно закрепленный на раме, или примыкать к раме через эластичную ПСУЛ-ленту (предварительно сжатую уплотнительную ленту). Именно это эластичное звено компенсирует неминуемое различное тепловое расширение экструдированного алюминия окна и листовой стали/алюминия фасада. Завершающий этап — навешивание лицевых панелей, кассет или реек на подсистему, после чего все стыки угловых элементов при необходимости обрабатываются устойчивым к ультрафиолету и морозам полиуретановым герметиком.

Стоит отметить, что даже идеально смонтированный, полностью герметичный фасад не спасет от появления конденсата на стекле, если в помещении нарушен внутренний микроклимат. Установка новых энергоэффективных окон с классом воздухонепроницаемости 4 резко прекращает неконтролируемый естественный воздухообмен (инфильтрацию), присущий старым деревянным конструкциям. Если в комнате повышена относительная влажность (из-за дыхания людей, приготовления пищи, наличия растений, или остаточной влаги после ремонта), пар неминуемо будет искать самую холодную поверхность для конденсации — стекло.

  1. Если внутренний подоконник слишком широкий и перекрывает поток теплого воздуха от радиатора отопления, стеклопакет не обдувается должным образом и переохлаждается. В таком случае безальтернативным инженерным решением является врезка конвекционных вентиляционных решеток непосредственно в плоскость подоконника.
  2. Применение приточных вентиляционных клапанов, интегрированных в профиль окна, или стеновых проветривателей поможет нормализовать уровень относительной влажности, гарантируя приток свежего воздуха без существенных потерь тепла и необходимости постоянного открывания окон.
  3. Использование исключительно теплых двухкамерных стеклопакетов (толщиной до 68 мм в Reynaers HI+ или AWS 75.SI от Schüco) с инновационными пластиковыми или композиционными дистанционными рамками и заполнением камер инертным газом (аргоном или криптоном) позволяет поднять температуру внутренней поверхности стекла до значений, существенно превышающих точку росы.

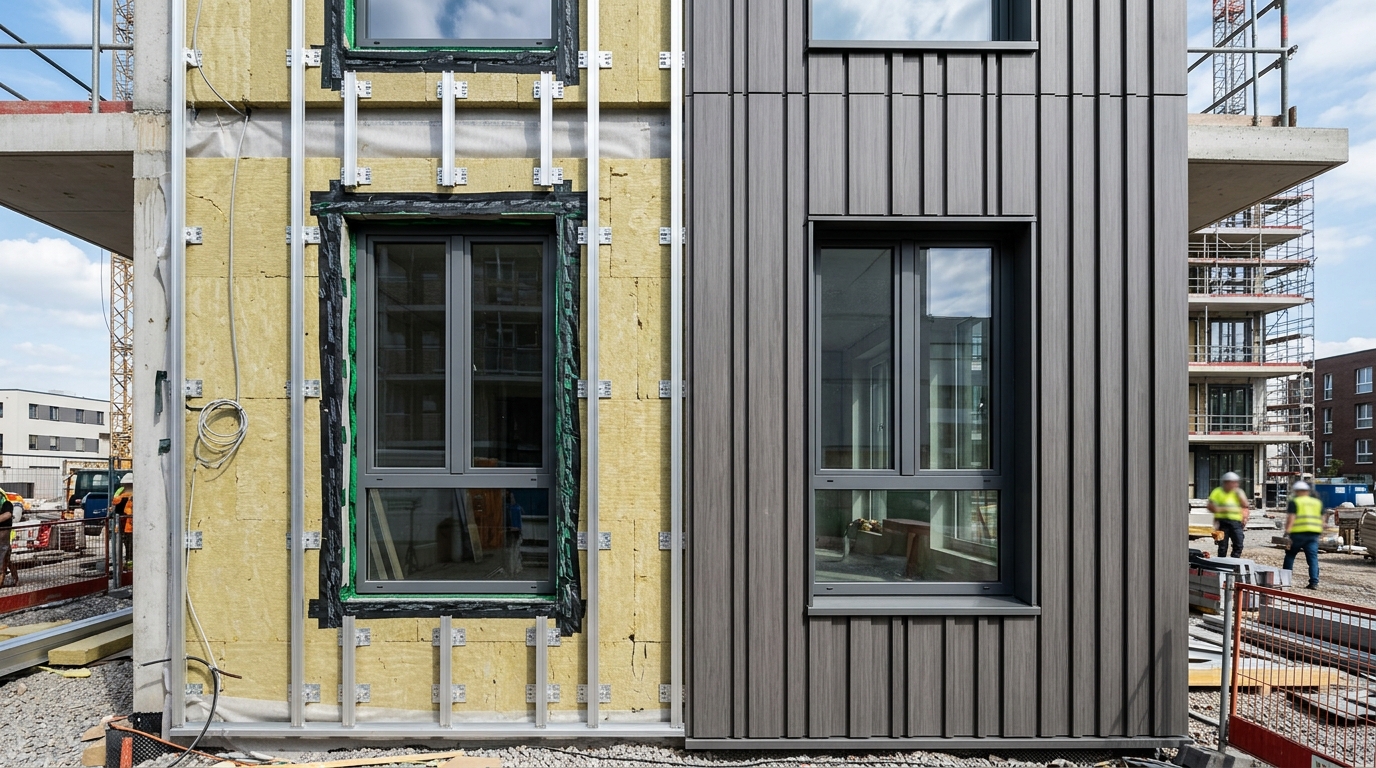

Modern building wall construction 20260929075830

Выводы

Интеграция навесных вентилируемых фасадов украинского завода «Мехбуд» с передовыми оконными системами европейских концернов Reynaers, Schüco и Alutech представляет собой эталонный симбиоз высокой инженерии и современной архитектурной эстетики. Многообразие металлических конструкций — от массивных фасадных кассет до изящных кубообразных реек и инновационных фасадов-жалюзи — обеспечивает создание долговечной, пожаробезопасной и визуально совершенной внешней оболочки здания, способной противостоять экстремальным ветровым, термическим и климатическим нагрузкам.

В то же время, успех реализации таких амбициозных объектов критически и полностью зависит от скрупулезного теплофизического и геометрического проектирования узлов примыкания. Значительная разница в коэффициентах линейного теплового расширения различных металлов (листовой стали, алюминиевых сплавов фасадных кассет и жесткого экструдированного алюминия оконных рам), неминуемое смещение изотерм в многослойных конструкциях стен и строгие европейские требования к воздухонепроницаемости оболочки (в частности, стандарты DIN 4108-7 и EN 1627) безальтернативно требуют использования специализированных эластичных мембран, диффузионных лент, ПСУЛ и подвижных («плавающих») механических креплений.

Применение решений премиум-сегмента, таких как скрытые вентиляционные створки (Reynaers MasterLine 8 Ventilation Vent, Alutech ALT W72 VS) или интегрированные массивные фасадные окна (Schüco AWS 114 SG), открывает перед архитекторами безграничный горизонт возможностей для создания непрерывных, монолитных фасадов, где внешние оконные рамы становятся абсолютно невидимыми. Строгое соблюдение технологии теплого многослойного монтажа, безупречная изоляция металлических откосов от базовых стен и оконных профилей, а также грамотная организация вентиляции внутреннего пространства гарантируют полное отсутствие термических мостиков холода и образования конденсата. Это, в свою очередь, обеспечивает максимальную энергоэффективность здания, нивелирует риски деградации конструктивных элементов и создает непревзойденный уровень акустического и температурного комфорта для конечных пользователей.
