Организация систем поверхностного водоотвода вдоль металлических заборов и дорожек

Современный ландшафтный дизайн и инженерная подготовка территорий требуют исключительно комплексного подхода к обустройству пространства, где инженерные сети гармонично сочетаются с архитектурными элементами. Ограждение участка и пешеходные зоны больше не рассматриваются как отдельные, изолированные компоненты благоустройства. Они выступают единой экосистемой, которая функционирует в условиях постоянного влияния агрессивных факторов окружающей среды. Наибольшую угрозу для структурной целостности и долговечности инфраструктурных объектов представляет вода. Регулярные атмосферные осадки, интенсивное таяние снега и поверхностный сток способны за несколько сезонов критически разрушить бетонный фундамент забора, вызвать необратимое проседание мощения дорожек и нарушить эстетику всего участка. Именно поэтому интеграция эффективной системы поверхностного водоотвода является не просто желательной опцией или элементом декора, а строгой инженерной необходимостью, которая регламентируется строительными нормами. Этот отчет предлагает исчерпывающий анализ принципов организации линейного водоотвода, специфики взаимодействия гидротехнических сооружений с современными металлическими заборами, выбора материалов, а также детальное рассмотрение технологий монтажа и распространенных ошибок во время эксплуатации таких систем.

Специфика современных металлических заборов и их уязвимость к влаге

Современные ограждающие конструкции премиального сегмента кардинально отличаются от традиционных глухих стен, бетонных плит или простых сеток, использовавшихся в прошлом веке. Анализ рынка демонстрирует, что ведущие производители предлагают высокотехнологичные решения, сочетающие в себе исключительную механическую прочность, долговечность и продуманную аэродинамику. Для понимания важности эффективного водоотвода необходимо сначала детально проанализировать сами конструкции, поскольку их архитектура и материаловедческие особенности непосредственно влияют на распределение водных потоков на участке и уровень нагрузки на фундамент.

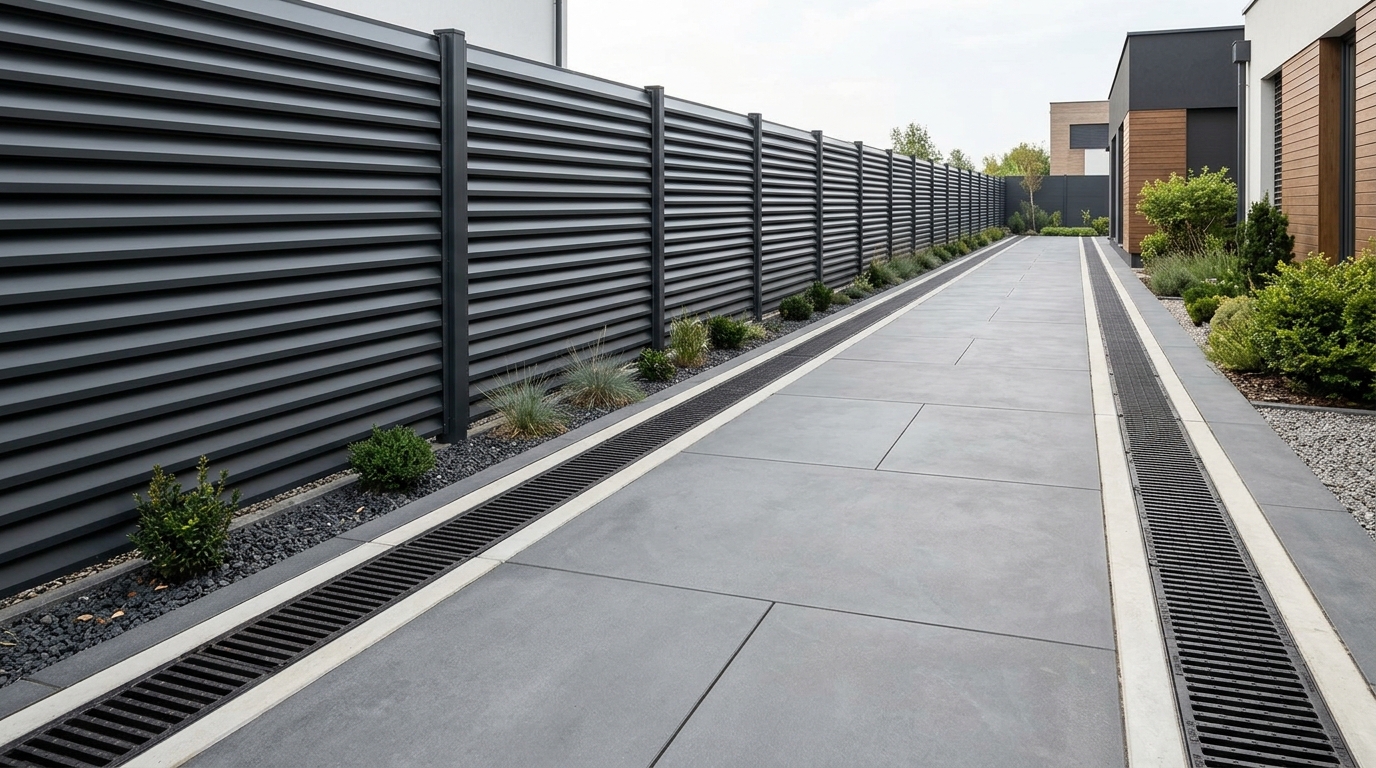

Основными типами современных металлических ограждений являются вентилируемые системы, собранные из отдельных профилированных элементов, которые называются ламелями. Наибольшую популярность приобрели несколько основных модификаций. Модельный ряд типа «Ранчо» имитирует классическое деревянное ограждение из горизонтальных жердей, но изготавливается из прочной оцинкованной стали с полимерным защитным покрытием. Ламели могут устанавливаться в один или два ряда, формируя разный уровень прозрачности и вентиляции. Существуют также широкие модификации, где ширина ламели достигает ста восьмидесяти миллиметров, что создает более массивный и солидный вид. Благодаря наличию промежутков, такой забор не создает эффекта сплошной парусной стены, позволяя воздушным массам свободно циркулировать, что существенно снижает ветровую нагрузку на несущие столбы.

Модельный ряд типа «Жалюзи» отличается уникальным диагональным размещением ламелей. Они устанавливаются под четко рассчитанным углом, что гарантирует абсолютную приватность территории, поскольку участок не просматривается снаружи, но при этом сохраняется отличная сквозная вентиляция и достаточная освещенность для растений. Эти серии включают разнообразные варианты, такие как Премиум, Классик, Стандарт, Эксклюзив Лего и модификации с увеличенной шириной ламелей Эксклюзив Икс-Эль, что позволяет подобрать оптимальное решение для любого архитектурного стиля.

Инновационная серия «Ромбо» использует ламели с уникальным геометрическим профилем. Широкие вертикальные грани формируют основную плоскость конструкции, а специально скошенные верхняя и нижняя грани максимально уменьшают ширину просветов. Визуально такой забор выглядит как абсолютно сплошная, монолитная стена, однако он остается полностью вентилируемым и проницаемым для солнечных лучей. Модификация Лайт отличается еще большей утонченностью линий и уменьшенным весом, сохраняя при этом все защитные функции.

Все эти изделия изготавливаются из высококачественной оцинкованной стали, толщина которой варьируется в строгих пределах от сорока пяти сотых до семи десятых миллиметра. Обязательным этапом производства является нанесение защитно-декоративного полимерного покрытия, которое может быть глянцевым, матовым или выполненным по технологии высокоточной офсетной печати Принтек для идеальной имитации фактуры древесины или камня. Это покрытие надежно защищает металл от агрессивной коррозии, разрушительного воздействия ультрафиолетового излучения и экстремальных перепадов температур, гарантируя срок службы более тридцати лет.

Однако, несмотря на исключительную климатическую стойкость самой надземной металлической части забора, его ахиллесовой пятой остается бетонное основание. Тяжелые стальные секции требуют обустройства надежного ленточного фундамента или мощных точечных опор под металлические столбы. Во время дождя вода, стекающая с широких плоскостей металлических ламелей, а также поверхностные стоки с прилегающих дорожек, концентрируются у основания забора. Если эта вода постоянно стекает под фундамент, происходит критическое насыщение грунта влагой. В зимний период, когда температура опускается ниже нуля, вода в порах грунта замерзает и расширяется, что приводит к явлению морозного пучения грунта. Силы пучения генерируют настолько мощное давление, что способны выталкивать, изгибать и разрывать бетонную ленту. Это неизбежно приводит к перекосу металлических столбов, деформации дорогостоящих секций забора и полной потере геометрии ограждения, что потребует капитального ремонта. Именно поэтому абсолютная защита фундамента начинается с создания надежного гидравлического барьера еще на поверхности земли.

Принципы проектирования системы поверхностного водоотвода

Поверхностный дренаж представляет собой сложную инженерную сеть, концептуально предназначенную для быстрого, контролируемого сбора и отвода атмосферных осадков с твердых искусственных покрытий. Главная цель этой системы заключается в предотвращении подтопления капитальных сооружений, сохранении целостности фундаментов и избежании деградации ландшафтных форм. В контексте профессионального обустройства периметра частного или коммерческого участка, особенно вдоль массивных металлических заборов и смежных пешеходных дорожек, наиболее целесообразным и эффективным инженерным решением является внедрение линейного водоотвода.

Линейная архитектура водоотвода состоит из непрерывной сети заглубленных каналов (лотков или желобов), которые сверху надежно накрываются прочными защитными решетками. Эти каналы тянутся вдоль всего рассчитанного пути сбора воды, формируя своеобразную артерию для транспортировки влаги. В отличие от точечного дренажа, который способен собирать воду только в локализованных, специфических местах (например, непосредственно под вертикальными водосточными трубами, спускающимися с крыш зданий), линейный дренаж обладает способностью перехватывать сплошной, широкий поток воды, образующийся на всей плоскости мощеной дорожки или асфальтированной площадки. Такой подход имеет колоссальное технологическое преимущество: он позволяет существенно минимизировать объем сложных земляных работ, поскольку исчезает необходимость создавать многоуровневые конвертные уклоны покрытия, сходящиеся к одной центральной точке приема. Вместо этого для корректной работы линейной системы достаточно обеспечить простой, односторонний или двусторонний плоский уклон поверхности дорожки, направленный непосредственно в сторону линии приемных лотков.

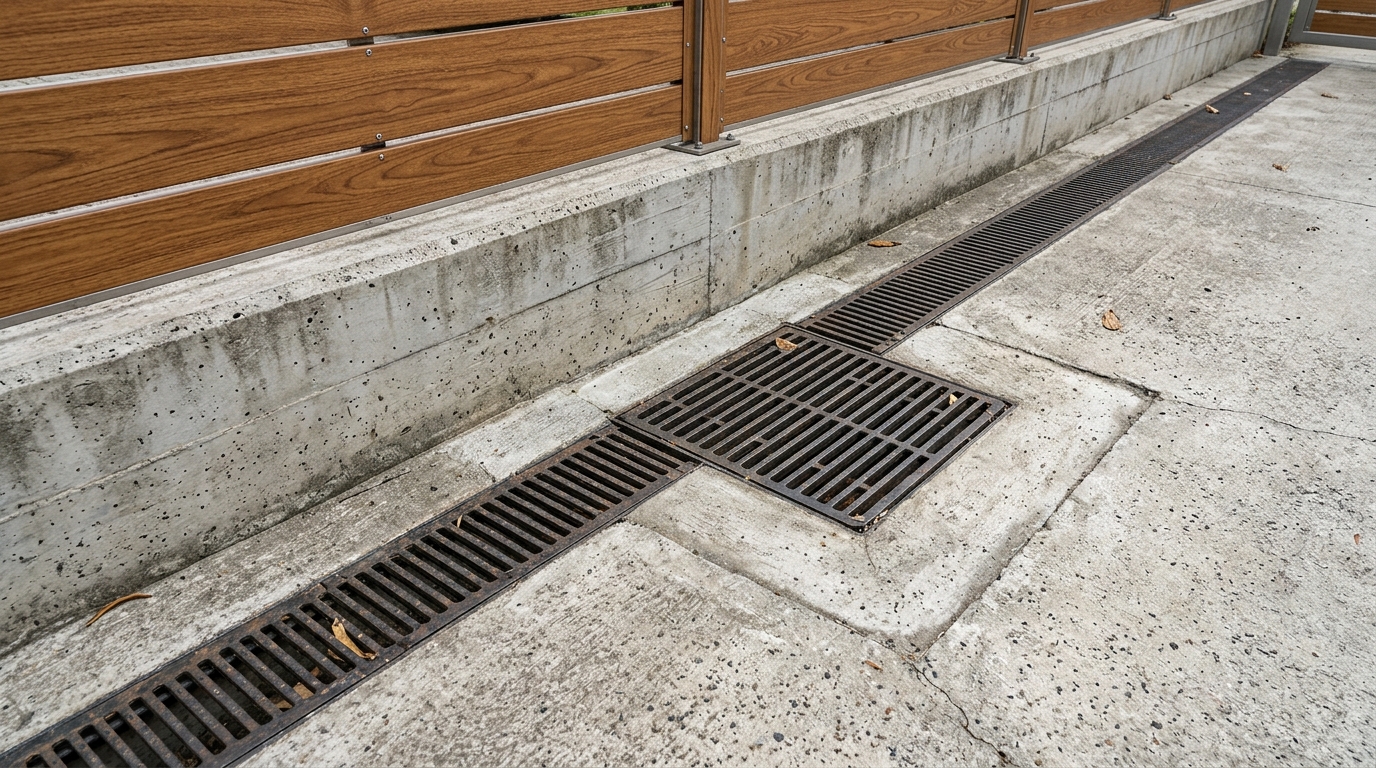

Пространственное размещение водоотводной магистрали чаще всего проектируется на стратегической границе между твердым мощеным покрытием дорожки и бетонным фундаментом забора, или же как разделитель между дорожкой и мягким газоном. Такое продуманное расположение образует непреодолимый гидравлический барьер для поверхностных вод. Атмосферная вода, попадающая на твердое покрытие, под действием гравитации скатывается по заданному уклону, беспрепятственно проникает через отверстия защитных решеток в заглубленные желоба и быстро транспортируется за пределы участка. Конечной точкой этого маршрута может быть накопительный коллекторный колодец, магистральная городская ливневая канализация или специально оборудованная зона сброса в природный водоем. Главный результат заключается в том, что вода физически отводится от территории, так и не достигнув гидрологически уязвимого бетонного цоколя ограждения.

Гидравлическая эффективность линейной системы находится в прямой математической зависимости от двух ключевых факторов: пропускной способности выбранных лотков, которая определяется их внутренним гидравлическим сечением, и правильно сформированного продольного уклона всей трассы. Законы классической гидродинамики диктуют, что вода внутри канала должна двигаться самотеком со строго определенной скоростью. Эта скорость должна быть достаточно высокой, чтобы обеспечивать эффект самоочищения системы, предотвращая оседание тяжелых частиц ила, грязи и мелкого песка на дне канала. В то же время скорость потока не должна быть чрезмерной, чтобы не вызывать гидравлические переливы на поворотах или в местах подключения к пескоуловителям. Инженеры достигают идеального баланса путем создания естественного ступенчатого уклона дна выкопанной траншеи, или же, в случаях работы на идеально ровных участках, используют специализированные лотки с внутренним каскадным перепадом высот, которые самостоятельно формируют необходимый угол наклона водного зеркала.

Классификация механических нагрузок водоотводных систем

Одним из самых критических и ответственных этапов инженерного проектирования поверхностного водоотвода является правильный, научно обоснованный расчет механических нагрузок, которые система способна выдержать без риска структурного разрушения. Выбор конкретных элементов дренажной сети осуществляется на основе жесткой системы стандартизации, распределяющей изделия на шесть основных классов в зависимости от их способности противостоять предельно допустимому весовому давлению и динамическим ударам. Статистика свидетельствует, что пренебрежение этим базовым параметром или попытка неоправданной экономии является самой распространенной причиной катастрофического и преждевременного выхода системы из строя, что влечет за собой необходимость полной перестройки объекта.

Таблица эксплуатационных классов нагрузки систем поверхностного водоотвода

Для обустройства эффективного водоотвода непосредственно вдоль заборов вокруг частных домовладений инженеры чаще всего рассматривают первые три класса прочности. Класс А-пятнадцать является базовым и, безусловно, наиболее экономически привлекательным решением на рынке. Однако он имеет чрезвычайно жесткие ограничения по использованию. Если дренажная система проектируется и устанавливается исключительно вдоль закрытой пешеходной дорожки или террасы, куда физически, ни при каких обстоятельствах невозможен заезд любого транспортного средства, лотков этого легкого класса будет вполне достаточно для выполнения возложенных на них функций сбора дождевой воды.

Однако инженерная парадигма кардинально меняется, если проектируемая дорожка граничит с зоной въездных ворот на территорию или примыкает к парковочной площадке. Даже одноразовый, случайный наезд колеса обычного легкового автомобиля на решетку, принадлежащую к классу А-пятнадцать, с высокой вероятностью приведет к ее необратимой пластической деформации, разрушению хрупких замковых креплений и раскалыванию стенок самого лотка. В таких переходных, потенциально опасных зонах строительные нормы категорически требуют применять изделия, соответствующие стандарту В-сто двадцать пять. Этот класс обеспечивает значительный технологический запас прочности и способен гарантированно выдерживать не только постоянный статический вес припаркованного легкового автомобиля, но и, что значительно важнее, резкие динамические нагрузки. К таким нагрузкам относятся колоссальные сдвиговые усилия, возникающие во время экстренного торможения, стремительного ускорения или маневрирования с вывернутыми колесами непосредственно на поверхности дренажной решетки.

В более сложных случаях, когда металлический забор граничит непосредственно с активной проезжей частью муниципальной улицы, или если через ворота регулярно планируется заезд тяжелой техники (например, многотонные ассенизаторские машины, мусоровозы или грузовики со строительными материалами), специалисты настоятельно рекомендуют повышать уровень структурной надежности системы до класса С-двести пятьдесят или даже Д-четыреста. Использование более прочных, армированных лотков в сочетании с массивными чугунными решетками позволит владельцу избежать катастрофических провалов дорожного покрытия и дорогостоящего капитального ремонта всей водоотводной линии уже через год после ввода объекта в эксплуатацию.

Материаловедение: выбор водоотводных лотков

Мировой рынок строительных материалов предлагает три принципиально разные группы сырья для изготовления водоотводных каналов: специализированные инженерные пластики, классический вибропрессованный бетон и высокотехнологичный композит — полимербетон. Каждый из этих материалов обладает уникальным набором физико-химических свойств, которые жестко определяют его поведение во время многолетней эксплуатации, химическую резистентность и специфику выполнения монтажных работ на объекте.

Пластиковые дренажные системы изготавливаются из адаптированных полимеров высокого давления с добавлением специальных стабилизаторов. Их несомненное и самое важное преимущество — чрезвычайно малый вес готового изделия. Вес одного погонного метра пластикового желоба обычно колеблется в пределах от трех до пятнадцати килограммов, что позволяет одному человеку без чрезмерных усилий выполнять транспортировку, разгрузку и укладку элементов без привлечения дорогостоящей специализированной подъемной техники. На микроскопическом уровне структура пластика обеспечивает идеально гладкую, зеркальную внутреннюю поверхность лотка. С точки зрения законов гидродинамики это означает наличие минимального коэффициента гидравлической шероховатости. Благодаря этому свойству атмосферная вода стекает по каналу намного быстрее, смывая за собой мелкий органический мусор, пыль и песок, что практически делает невозможным заиливание системы даже при минимальных уклонах. Инженерный пластик является абсолютно инертным материалом: он не подвергается никаким формам коррозии и никоим образом не реагирует на длительный контакт с химически агрессивными веществами, такими как противогололедные солевые реагенты, кислотные дожди или пролитые горюче-смазочные материалы. Кроме того, такие легкие каналы очень удобно адаптировать под нестандартные размеры площадки — их можно быстро резать обычной ручной ножовкой с мелким зубом непосредственно на строительной площадке. Однако главным и непреодолимым недостатком пластика остается его существенно ограниченная несущая способность. Этот материал подвержен значительным линейным температурным расширениям в жару и становится несколько хрупким при сильных морозах. Он может мгновенно треснуть под значительным, нерассчитанным механическим давлением, поэтому его применение преимущественно и строго ограничивается пешеходными зонами.

Бетонные изделия представляют собой массивные, монолитные конструкции, изготавливаемые методом интенсивного вибропрессования армированной стальными стержнями бетонной смеси. Это настоящие тяжеловесы в мире дренажных систем. Их масса может превышать сотню килограммов на каждый погонный метр, что делает монтаж вручную физически невозможным и безальтернативно требует использования подъемных кранов или экскаваторов. Традиционный бетон прекрасно, без каких-либо деформаций выдерживает колоссальные статические и динамические нагрузки, благодаря чему его срок службы на промышленных объектах может достигать пятидесяти лет. Однако внутренняя поверхность бетонного канала имеет ярко выраженную пористую и микроскопически шероховатую структуру. Со временем в этих микроскопических кратерах накапливается органическая грязь, что постепенно снижает расчетную скорость потока и создает идеальную среду для разрастания мха и водорослей. Также классический бетон обладает определенной, неотъемлемой способностью впитывать влагу. Если дренажная система не успевает полностью просохнуть до наступления сильных, резких морозов, вода, оставшаяся в поверхностных порах, кристаллизуется. Кристаллы льда разрывают верхние слои материала, что приводит к постепенному шелушению, крошению поверхности и оголению внутренней стальной арматуры.

Полимербетонные системы объективно являются вершиной технологической эволюции дренажных материалов. Они представляют собой идеальный инженерный компромисс, полностью устраняющий критические недостатки как легкого пластика, так и массивного бетона. Для их производства вместо традиционного портландцемента в качестве связующего элемента используются чрезвычайно прочные синтетические смолы (полиэфирные или эпоксидные). Эти смолы в вакуумной среде смешиваются с фракционированным кварцевым песком, гранитной крошкой и другими минеральными наполнителями. В результате сложной реакции полимеризации образуется чрезвычайно плотный, лишенный воздушных раковин монолит. Уровень водопоглощения полимербетона фактически приближается к нулю, что делает его абсолютно невосприимвым к разрушительным циклам замораживания и оттаивания. Благодаря минеральному каркасу он обладает механической прочностью, которая сопоставима или даже значительно превышает прочность традиционного тяжелого бетона, но при этом его геометрический вес вдвое меньше. Внутренние стенки полимербетонных лотков являются такими же идеально глянцевыми и гладкими, как и у пластиковых аналогов, что гарантирует стабильно высокую гидравлическую эффективность на протяжении всего срока службы. Хотя начальная закупочная стоимость полимербетонных систем заметно выше, их феноменальная долговечность, абсолютная стойкость к агрессивным химикатам и эксплуатационная универсальность делают их самым оптимальным и наиболее экономически оправданным выбором для обустройства премиальных территорий вокруг дорогих металлических заборов.

Таблица сравнительного анализа характеристик дренажных материалов

Синергия дренажа и гидроизоляции фундамента забора

Установка лотков поверхностного водоотвода кардинально и эффективно решает проблему быстрого отвода основной массы дождевой воды. Однако ни одна, даже самая совершенная открытая система не способна гарантировать стопроцентный сбор каждой капли, падающей с неба. Определенная часть влаги неизбежно просачивается сквозь технологические щели мощения, стыки между тротуарными плитами или просто попадает непосредственно на землю у основания во время мощных косых ливней. Для того, чтобы обеспечить полноценную, многоуровневую защиту бетонного фундамента металлического забора, поверхностный дренаж должен функционировать в строгой, неразрывной связке с комплексной гидроизоляцией бетонного основания.

С инженерной точки зрения, бетон имеет губчатую, разветвленную капиллярную структуру, состоящую из миллионов микроскопических каналов. Когда незащищенный фундамент забора контактирует с влажным грунтом, мгновенно срабатывает физический эффект капиллярного подсоса: молекулы воды начинают медленно, но неустанно подниматься вверх сквозь толщу бетона, легко преодолевая силу земного притяжения. Если эта мигрирующая влага достигнет стальной арматуры, которая является силовым каркасом конструкции и скрыта глубоко внутри, начнется процесс активной и необратимой коррозии. Металл в процессе ржавления химически расширяется, значительно увеличиваясь в объеме. Это создает колоссальное внутреннее давление, которое буквально разрывает бетонный монолит изнутри, образуя глубокие структурные трещины и сколы. Кроме того, влага, капиллярно поднявшаяся к самой верхушке цоколя, начинает непосредственно контактировать с нижними стальными креплениями металлических ламелей забора, провоцируя окисление и ржавление даже на оцинкованных поверхностях при условии наличия микроповреждений полимерного покрытия.

Для гарантированного предотвращения этих разрушительных гидрофизических явлений в строительстве применяется два независимых контура защиты: горизонтальная и вертикальная гидроизоляция. Горизонтальная гидроизоляция методично укладывается как прослойка между верхней плоскостью бетонного фундамента и непосредственно надземной кирпичной или металлической частью забора. Ее единственная, но критически важная цель — жестко отсечь капиллярный подъем влаги вверх, к металлическим элементам. Вертикальная гидроизоляция, в свою очередь, сплошным ковром покрывает все стенки фундамента, находящиеся под землей, надежно блокируя проникновение агрессивных грунтовых вод сбоку.

Современные химические и строительные технологии предлагают специалистам широкий арсенал изоляционных материалов, каждый из которых имеет свой механизм действия. Обмазочная гидроизоляция создает эластичную, абсолютно бесшовную и водонепроницаемую пленку непосредственно на поверхности бетона. Она реализуется путем ручного или машинного нанесения модифицированных битумных, полимерных или сложных резино-битумных мастик в несколько последовательных слоев с помощью валиков, кистей или макловиц. Общая толщина защитного слоя после полного высыхания должна составлять от двух до четырех миллиметров. Этот метод относительно доступен финансово и легко адаптируется к самым сложным геометрическим формам фундамента, хотя общий срок его службы обычно составляет до десяти лет, после чего начальная эластичность постепенно теряется из-за процессов старения полимеров.

Рулонная или оклеечная гидроизоляция предполагает использование прочных материалов на основе стеклоткани, стеклохолста или полиэстера, которые глубоко и равномерно пропитаны полимерно-битумными вяжущими. Эти материалы наплавляются на поверхность с помощью открытого пламени газовой горелки или приклеиваются на специальные холодные праймеры. Чрезвычайно важно, с точки зрения технологии, строго соблюдать правило монтажа с обязательным нахлестом соседних полотен друг на друга не менее чем на десять сантиметров. Такая многослойная, армированная защита отличается чрезвычайно высокой надежностью и долговечностью, что делает ее золотым стандартом для обустройства фундаментов тяжелых металлических ограждений.

Проникающая гидроизоляция функционирует на микроскопическом уровне и радикально, навсегда меняет кристаллическую структуру самого бетона. Специальные химически активные смеси, содержащие высокомарочный портландцемент, мелкодисперсный кварцевый песок и запатентованные активные добавки, наносятся на предварительно обильно увлажненную поверхность фундамента. Активные вещества благодаря осмотическому давлению глубоко проникают в поры и вступают в сложную химическую реакцию со свободными солями кальция внутри бетона. В результате образуются прочные, нерастворимые игольчатые кристаллы, которые плотно закупоривают капилляры на невероятную глубину до пятнадцати сантиметров. Этот интегрированный барьер не пропускает капельную воду даже под колоссальным гидростатическим давлением, но оставляет бетону уникальную способность пропускать молекулы пара, то есть «дышать».

Инъекционные технологии являются наиболее высокотехнологичными и применяются преимущественно для экстренного ремонта уже имеющихся трещин и дефектных швов старого фундамента. С помощью специальных мощных насосов глубоко в тело бетонной конструкции под сверхвысоким давлением закачиваются полиуретановые, эпоксидные или акрилатные смолы, которые мгновенно твердеют при контакте с влагой, полностью и надежно блокируя любые потенциальные пути для миграции разрушительной влаги.

Для достижения максимальной, бескомпромиссной надежности ведущие инженеры всегда рекомендуют применять комбинированный подход: поверхность подземной части ленточного фундамента забора сначала тщательно обрабатывают проникающими составами для внутренней защиты, после чего наносят слой обмазочной мастики и дополнительно защищают этот сэндвич рулонной мембраной. Это уберегает слой гидроизоляции от случайных механических повреждений острыми камнями, содержащимися в грунте, во время выполнения обратной засыпки траншеи.

Глубинный дренаж как гидрологическая подстраховка для сложных грунтов

В гидрогеологических ситуациях, когда строительный участок географически расположен в естественной низине, характеризуется стабильно высоким уровнем залегания грунтовых вод или имеет в основании тяжелые глинистые или суглинистые грунты с крайне низкой способностью к естественной фильтрации воды, исключительно поверхностного водоотвода лотками может быть объективно недостаточно для полной безопасности. Атмосферная вода, попавшая на газон и не успевшая перехватиться поверхностными лотками, неизбежно застаивается в грунте непосредственно вокруг фундамента ограждения, превращая несущий слой в нестабильную, пластичную грязь, неспособную выдерживать вес конструкций. В таких сложных случаях систему линейного поверхностного сбора обязательно дополняют системой подземного траншейного дренажа.

Фундаментальный принцип действия пристенного или траншейного дренажа заключается в искусственном создании глубоко под землей разветвленной сети каналов с экстремально низким гидравлическим сопротивлением. Вода, в соответствии с законами физики, всегда ищет путь наименьшего сопротивления и гравитационно устремляется именно в эту зону, оставляя окружающий грунт относительно сухим. Технология обустройства предусматривает выкапывание глубокой траншеи параллельно всему массиву фундамента ограждения. Глубина этой траншеи рассчитывается таким образом, чтобы ее дно обязательно находилось ниже уровня залегания подошвы самого фундамента, что позволяет эффективно перехватывать воду до того, как она поднимется к основанию забора.

Критически важной для долговечности является сложная многослойная структура заполнения этой траншеи, выполняющая роль мощного двухслойного фильтра. Сначала на тщательно выровненное дно траншеи с предварительно утрамбованной песчаной подушкой расстилается специальное синтетическое полотно — геотекстиль. Его плотность обычно должна составлять от двухсот до двухсот пятидесяти граммов на квадратный метр. Главная инженерная функция геотекстиля заключается в беспрепятственном пропускании молекул воды внутрь системы, одновременно действуя как микроскопическое сито, задерживающее мельчайшие частицы грунта, глины и ила. Если бы этого барьера не было, грязь очень быстро забила бы систему и вывела бы ее из строя навсегда. Далее поверх разостланного геотекстиля насыпается объемный слой тщательно промытого гранитного щебня крупной фракции (обычно от двадцати до сорока миллиметров). В толщу этого щебня аккуратно укладывается специальная дренажная гофрированная труба, изготовленная из прочных полимеров, имеющая на своей поверхности множество мелких отверстий — перфорацию. Труба обязательно должна быть уложена с равномерным, выверенным нивелиром уклоном (не менее половины процента) в сторону финальной точки сброса воды.

После укладки труба сверху засыпается еще одним солидным слоем щебня (высотой около двадцати-тридцати сантиметров), после чего свободные края геотекстильного полотна аккуратно заворачиваются внахлест (с перекрытием по меньшей мере пятнадцать-двадцать сантиметров), подобно почтовому конверту. Это полностью, герметично изолирует щебень и трубу от прямого контакта с окружающей землей. Сверху вся эта инженерная система закрывается защитным, выравнивающим слоем песка (толщиной пять-десять сантиметров) и плодородного грунта. Вода, находящаяся в переувлажненном грунте, встречает на своем пути этот высокопроницаемый барьер, просачивается сквозь поры геотекстиля, проходит сквозь пустоты между камнями щебня, попадает через перфорацию непосредственно внутрь гофрированной трубы и быстро, самотеком отводится в накопительный или ревизионный колодец для дальнейшей откачки насосами.

Синхронная, слаженная работа поверхностного линейного и глубинного траншейного дренажа создает абсолютно сухую, стабильную зону вокруг всего периметра фундамента забора, полностью нивелируя любые риски морозного пучения и гарантируя идеальную, неизменную геометрию линий дорогого металлического ограждения на протяжении многих десятилетий непрерывной эксплуатации.

Технология и этапы прецизионного монтажа систем поверхностного водоотвода

Даже самые дорогие, изготовленные из инновационного полимербетона и укомплектованные массивными чугунными решетками водоотводные системы мгновенно теряют свою эффективность и быстро разрушаются при малейшем нарушении технологии их монтажа. Процесс правильной установки требует от подрядчиков ювелирной точности, строгого, бескомпромиссного соблюдения геодезических уровней и использования исключительно правильных фиксирующих и герметизирующих смесей.

Процесс профессиональной инсталляции линейного водоотвода неизменно начинается с детальной разметки будущей трассы с помощью металлических колышков и туго натянутых шнуров. Чрезвычайно важно заранее, еще до начала земляных работ, спланировать беспрепятственный путь воды от самой высокой топографической точки участка до конечного места подключения к центральной городской ливневой канализации или локальному пескоуловителю.

Следующим технологическим шагом является аккуратная выемка грунта или резка уже существующего покрытия. Габаритные размеры выкопанной траншеи должны значительно, со строго определенным запасом, превышать внешние габариты самих лотков. Глубина траншеи математически рассчитывается как полная высота выбранного лотка плюс дополнительно от десяти до пятнадцати сантиметров пространства, отводимого исключительно для обустройства надежного основания. Ширина земляного канала должна обеспечивать дополнительные десять-пятнадцать сантиметров свободного пространства с каждой стороны от внешних вертикальных граней желоба. Это избыточное пространство не является ошибкой, оно критически и жизненно необходимо для создания мощной бетонной «обоймы» (так называемой рубашки), которая в будущем должна жестко, монолитно зафиксировать изделие в пространстве, делая невозможным его движение под воздействием нагрузок.

После тщательного уплотнения земляного дна виброплитой, на нем формируется амортизационная подушка из сухой песчано-цементной смеси или мелкого щебня. Поверх этой подготовленной подушки опытные специалисты всегда настоятельно рекомендуют проложить сплошной слой пароизоляционной пленки (чаще всего используют плотный полиэтилен или два слоя строительного пергамина). Эта недорогая пленка выполняет важнейшую функцию гидравлического барьера, полностью предотвращающего быстрое вытекание цементного молочка из бетонной смеси в сухой грунт во время заливки. Сохранение влаги в растворе позволяет бетону планомерно, без пересыхания набрать свою максимальную марочную прочность.

Далее на дно заливается солидный слой тяжелого строительного бетона (класса не ниже В-двадцать пять) толщиной от десяти до пятнадцати сантиметров, который будет служить непоколебимым фундаментом для всей линии водоотвода. На этот еще влажный, пластичный раствор мастера начинают последовательно выставлять сами лотки. Правило монтажа требует всегда начинать движение от самой низкой точки (места конечного сброса воды) постепенно продвигаясь вверх по склону. Желоба надежно соединяются между собой с помощью интегрированной системы замков типа «шип-паз».

Формирование правильного гидравлического уклона — самая ответственная и самая сложная часть всей операции. Если участок уже имеет естественный, ощутимый перепад высот, лотки просто укладываются параллельно поверхности земли. Если же поверхность площадки абсолютно, идеально ровная, необходимо формировать гидравлический уклон искусственно. Это достигается либо путем миллиметрового заглубления каждого следующего элемента в бетонную подушку, либо же, что значительно проще и надежнее, использованием дорогих лотков с внутренним, интегрированным еще на заводе каскадным уклоном дна. Оптимальный, научно обоснованный угол наклона водной поверхности составляет от половины до одного, максимум двух процентов. В физическом измерении это эквивалентно перепаду высоты в пять-десять миллиметров на каждый погонный метр проложенной трассы.

Все стыки между установленными лотками должны быть приведены в состояние абсолютной, безупречной герметичности. Любые микрощели, оставленные небрежным мастером, неизбежно приведут к тому, что дождевая вода под давлением будет протекать под основание конструкции. Это начнет незаметный процесс вымывания грунта, что в конце концов вызовет опасное проседание всей системы. Для обеспечения надежной долгосрочной герметизации используют специализированные профессиональные полиуретановые герметики, отличающиеся чрезвычайной эластичностью (их коэффициент растяжения составляет более двухсот процентов) и абсолютной стойкостью к постоянному воздействию влаги и химикатов.

Перед тем как переходить к заливке боковых граней бетонной обоймой, существует одно категорическое, нерушимое правило строителей: тяжелые защитные решетки должны быть обязательно установлены на свои посадочные места и надежно прикручены винтами к телу лотков. Во время химического расширения бетона в процессе его схватывания возникает огромное, неконтролируемое боковое давление, способное легко деформировать стенки пластиковых или полимербетонных желобов внутрь, сузив их. Заранее установленная решетка выполняет роль жесткой, неподатливой распорки, идеально сохраняющей внутреннюю геометрию канала.

Заливка боковых стенок тяжелым бетоном выполняется четко до такого уровня, который оставляет необходимое место для дальнейшей укладки финишного дорожного покрытия (например, декоративной тротуарной плитки или слоя асфальта). Конечный уровень мощения после завершения всех работ должен быть строго на три-пять миллиметров выше верхнего края водоотводной чугунной решетки. Это практически незаметное для человеческого глаза превышение является инженерным трюком: оно гарантирует, что вся вода беспрепятственно, не останавливаясь на гранях, будет скатываться прямо в приемный желоб, не образуя раздражающих луж на стыках различных материалов. Места непосредственного физического примыкания тротуарной плитки к бортам желоба также обязательно и тщательно заполняются полиуретановым герметиком для формирования так называемого технологического компенсационного шва, который будет гасить температурные расширения материалов.

Если для создания сложных угловых соединений или подгонки общей длины линии необходимо физически распилить лоток, эта процедура выполняется исключительно с помощью мощной углошлифовальной машины, оснащенной специальным алмазным диском. При этом резать необходимо чрезвычайно осторожно, так, чтобы режущий инструмент захватывал одновременно две параллельные стенки изделия. Такой подход полностью исключит появление перекосов и неровностей среза, которые потом невозможно будет состыковать. Подключение сформированной линии сбора воды к подземной канализационной трубе осуществляется исключительно и безальтернативно через пескоуловитель. Пескоуловитель — это специальный глубокий контейнер со встроенной фильтрующей корзиной, который механически фильтрует воду, собирая тяжелые листья, строительный песок и ветки, не позволяя им проникать дальше и образовывать непроходимые, твердые заторы в подземных трубах, которые невозможно прочистить без раскапывания двора.

Критические ошибки при монтаже и диагностика их катастрофических последствий

Детальный анализ практического опыта эксплуатации дренажных объектов выявляет ряд типичных, системных ошибок, допускаемых преимущественно из-за желания сэкономить на материалах или из-за банальной недостаточной квалификации исполнителей. Эти грубые нарушения технологии способны свести на нет все усилия и финансовые инвестиции, приводя к очень быстрому разрушению как самой дренажной сети, так и прилегающих к ней капитальных конструкций.

Первой, наиболее частой и самой разрушительной ошибкой является осуществление монтажа лотков непосредственно на неуплотненный, рыхлый грунт или на слишком тонкий слой обычного песка, полностью игнорируя необходимость создания массивного бетонного основания. Некоторые недобросовестные исполнители свято убеждены, что если расчетные нагрузки будут лишь пешеходными, то заливка бетонной рубашки является напрасной, лишней тратой денег заказчика. Последствия такой опасной самодеятельности во всей красе проявляются уже после первой холодной зимы. Без жесткой монолитной фиксации легкие лотки начинают неизбежно смещаться относительно друг друга в грунте («гулять»), проседают под весом людей и снега, разрывая герметичные стыки. Как следствие, вода перестает попадать в канализационную сеть и начинает свободно течь под тротуарную плитку, агрессивно вымывая песчаное основание и вызывая массовое, опасное проседание всей площади дорожки.

Вторая чрезвычайно распространенная ошибка — полное игнорирование законов физики или неправильный расчет обязательного гидравлического уклона трассы. Если общий уклон трассы составляет менее половины процента, вода лишена возможности течь и будет просто застаиваться в желобах неподвижной массой. Мгновенно образуются так называемые застойные зоны, в которых оседает и накапливается органическая грязь, начинается процесс гниения и размножаются бактерии. Во время внезапных зимних морозов эта стоячая масса воды превращается в монолитный лед, который с невероятной силой распирает хрупкие стенки лотка, ломает металлические решетки. А при интенсивном весеннем таянии вся вода с площади дорожки беспрепятственно затапливает фундамент металлического забора, поскольку не имеет возможности уйти по заблокированному, разорванному льдом каналу.

Третьей критической проблемой является абсолютно ошибочный подбор материалов по классу механической нагрузки, что является следствием недостаточного анализа объекта. Использование дешевых пластиковых систем с тонкими, легкими штампованными решетками (соответствующими лишь классу А-пятнадцать) в транзитных зонах, где хотя бы периодически, даже очень редко, проезжают легковые автомобили, стопроцентно и гарантированно приведет к катастрофе и появлению трещин. Пластик просто физически не способен выдержать сконцентрированный вес колеса автомобиля. Металлическая решетка мгновенно выгибается дугой, выскакивает из крепежных замков и, встав на дыбы, может серьезно повредить дорогие шины транспортного средства, а сам пластиковый лоток под ней раскалывается на куски. Поэтому во время проектирования необходимо строго соблюдать нерушимое правило: если существует даже теоретическая, минимальная возможность заезда автотранспорта, применяется исключительно класс В-сто двадцать пять или еще более высокий.

Четвертая ошибка непосредственно связана с полным отсутствием или крайне небрежным, прерывистым нанесением эластичных герметиков на стыковых соединениях лотков. Многие наивно рассчитывают исключительно на плотное механическое прилегание элементов системы «шип-паз» друг к другу. Однако постоянные температурные колебания в течение года заставляют все без исключения материалы циклично расширяться на солнце и сжиматься ночью. Без присутствия высококачественного эластичного герметика, способного растягиваться, эти жесткие швы очень быстро расходятся. Вода немедленно находит этот путь наименьшего сопротивления и уходит в грунт прямиком под дренажной линией, постепенно, но неотвратимо разрушая ее бетонную подушку.

Пятым серьезным просчетом является сознательный отказ проектировщиков от интеграции в систему пескоуловителей. Прямое, непосредственное подключение поверхностной водоотводной линии лотков к глубоким подземным канализационным трубам гарантирует их быстрое и неизбежное забивание осенними опавшими листьями, мелким гравием, землей и мелкими ветками. Прочистка забитой, длинной подземной трубы является чрезвычайно сложной, грязной и финансово затратной процедурой, очень часто требующей полного раскапывания территории с разрушением ландшафта. Поэтому наличие пескоуловителя — резервуара с вместительной корзиной, которую можно легко достать руками и вытряхнуть в мусорник за две минуты — является абсолютно обязательным, критическим элементом любой долговечной системы водоотвода.

Также, работая рядом с дорогими ограждениями, следует избегать еще одной типичной ошибки подрядчиков: резки оцинкованных или полимерных элементов конструкций (это касается как самого забора, так и металлических комплектующих дренажной системы) с помощью высокооборотистых углошлифовальных машин с абразивными кругами. Во время такой агрессивной резки металл локально, но критически перегревается. Тонкий цинковый слой и защитный полимерный слой мгновенно выгорают от сверхвысокой температуры, и именно на этом оголенном месте молниеносно, после первого же дождя, начинается процесс активного ржавления, который со временем распространится дальше. Для подрезания любых стальных деталей всегда следует использовать только низкооборотистые ручные пилы по металлу, лобзики или специальные профессиональные ножницы, не нагревающие материал.

Обустройство современных, роскошных экстерьеров, которые гармонично включают высокотехнологичные металлические ограждающие конструкции (такие как надежно вентилируемые жалюзи, визуально сплошные ромбовидные системы или имитации натуральных деревянных материалов), требует абсолютно безупречного, продуманного до мелочей инженерного сопровождения. Металлические секции заводского производства сегодня демонстрируют феноменальную, неоспоримую стойкость к любым атмосферным явлениям благодаря использованию качественного оцинкования и нанесению инновационных многослойных полимерных покрытий. Однако их структурная стабильность, идеальная геометрия и общая долговечность целиком и полностью зависят от надежности и целостности бетонного основания, которое, в свою очередь, является чрезвычайно, критически уязвимым к деструктивному, постоянному воздействию воды и связанному с ней морозному пучению окружающего грунта.

Эффективное, научно обоснованное управление поверхностными стоками путем организации профессиональной системы линейного водоотвода вдоль пешеходных дорожек и фундамента забора позволяет навсегда и полностью отсечь мощный поток дождевых и талых вод от критически важных, несущих элементов фундамента. Успешная, беспроблемная реализация этой сложной инженерной задачи основывается на четырех фундаментальных столпах. Во-первых, это безошибочное проектирование гидравлических уклонов (которые не должны быть менее половины процента). Во-вторых, это правильный, математически рассчитанный выбор материалов лотков и соответствующего класса прочности (обязательно учитывая вероятность даже случайного движения тяжелого транспорта). В-третьих, это скрупулезное, бескомпромиссное соблюдение технологии монтажа (установка элементов в прочную бетонную рубашку с заранее закрепленными распорными решетками и надежной эластичной герметизацией всех без исключения швов). И в-четвертых, это комплексная, многослойная гидроизоляция и, при необходимости, обустройство глубинного дренажа для подземных конструкций. Только такой целостный, комплексный подход, органично сочетающий глубокое понимание гидравлической защиты, современное материаловедение и высокую строительную культуру выполнения работ, способен гарантированно обеспечить долголетие всей инфраструктуры, надежно сохраняя ее первоначальную эстетическую привлекательность и непоколебимую структурную монолитность на протяжении многих последующих десятилетий.
