Кровельные ограждения для вентиляционных каналов

На кровлях современных жилых комплексов, торгово-развлекательных центров, промышленных предприятий и административных зданий традиционно устанавливают массивное вентиляционное и климатическое оборудование. Это могут быть чиллеры, выносные компрессорно-конденсаторные блоки, мультизональные VRF/VRV-системы, приточно-вытяжные установки, крышные кондиционеры (руфтопы) и мощные вытяжные вентиляторы. Такое размещение обусловлено технологической необходимостью: экономится полезная внутренняя площадь здания, минимизируется уровень шума и вибраций внутри помещений, а также обеспечивается прямой доступ к наружному атмосферному воздуху для эффективного теплообмена и вентиляции.

Долгое время столь дорогостоящее оборудование размещали абсолютно открытым способом, монтируя его непосредственно на несущие рамы или железобетонные основания кровли. Однако суровая практика эксплуатации показала, что под воздействием агрессивных внешних факторов климатическая техника преждевременно выходит из строя, требует частого дорогостоящего ремонта и теряет свою первоначальную энергоэффективность. В последнее время владельцы коммерческих и жилых объектов, стремясь защитить свои инвестиции, предпочитают размещать вентиляционные каналы, наружные блоки и климатические установки в специальных защитных кожухах, экранах или других ограждающих конструкциях.

Единого жесткого государственного стандарта для проектирования и возведения таких сооружений на кровлях в строительной практике пока не сформировано — каждое решение зачастую разрабатывается индивидуально под конкретный объект. Тем не менее опыт эксплуатации сотен объектов наглядно доказывает, что использование металлических панелей-жалюзи позволяет спроектировать и возвести защитный кожух, который будет максимально эффективным. Такое инженерное решение не только гарантирует надежную защиту высокотехнологичной климатической техники от любых атмосферных и механических воздействий, но и сохраняет оптимальные условия для её штатного функционирования.

Требования к защитному инженерному сооружению на кровле

При открытом, незащищенном размещении на крыше вентиляционные каналы, электромеханические узлы и прецизионная климатическая техника страдают в первую очередь от избыточной влаги (дождь, ливни, тающий снег, обледенение), которая неизбежно становится главной причиной глубокой коррозии металлических элементов, окисления контактов автоматики и разрушения теплоизоляции воздуховодов. Кроме того, шквальный ветер, резкие перепады температур и прямые ультрафиолетовые лучи также наносят колоссальный ущерб внешним контурам оборудования, вызывая деформацию элементов и растрескивание резиновых уплотнителей.

Важнейшим негативным фактором, существенно снижающим нормативный срок службы оборудования и уменьшающим общую эффективность вентиляции, также становится городская и промышленная пыль, а сопутствующий мусор (сухие листья, ветки, тополиный пух, птичий помет) усугубляет ситуацию. Мелкие абразивные частицы и пух проникают в движущиеся элементы вентиляционных установок (подшипники, крыльчатки), оседают на ламелях радиаторов теплообменников и стремительно забивают воздушные фильтры. Это приводит к критическому росту аэродинамического сопротивления, перегреву компрессоров, резкому падению КПД системы и лавинообразному увеличению энергопотребления.

Нивелировать или полностью исключить разрушительное воздействие этих деструктивных факторов можно путем проектирования и установки специализированных защитно-декоративных ограждений. К таким конструкциям предъявляется целый комплекс жестких инженерно-технических требований:

1. Высокая механическая и ветровая прочность. Ограждение должно гарантированно выдерживать экстремальные ветровые нагрузки. Чем выше этажность здания и общая высота кровли над уровнем земли, тем мощнее воздушные потоки и ветровой подпор, действующие на конструкцию.
2. Минимальный собственный вес (легкость конструкции). Защитный экран не должен создавать критическую дополнительную статическую нагрузку на кровельное перекрытие, несущие балки, колонны и фундамент здания. Использование тяжелых строительных материалов (кирпич, бетон, монолитные блоки) на крышах чаще всего недопустимо по соображениям безопасности.
3. Простота и высокая скорость монтажа. Конструкция должна собираться в условиях ограниченного пространства кровли быстро, без применения тяжелой строительной техники и масштабных сварочных работ, которые могут повредить гидроизоляционный ковер крыши.
4. Эстетичный и гармоничный внешний вид. Современные архитектурные требования обязывают скрывать неприглядные технологические узлы. Ограждение должно выступать элементом фасадного дизайна, сочетаясь по цвету и фактуре с общей концепцией здания.
5. Безупречная воздухопроницаемость. Это ключевой и самый сложный технический пункт. Категорически запрещено блокировать или ограничивать свободный доступ свежего воздуха к вентканалам и наружным блокам кондиционеров. Приток воздуха должен быть постоянным, а отвод отработанных горячих масс — беспрепятственным.

Попытки построить сплошные глухие стены вокруг климатических блоков приводят к «задыханию» техники, образованию зон теплового застоя и остановке систем по аварийному давлению. Именно поэтому инженерам приходится искать компромиссные решения: защитный кожух обязан надежно отсекать внешнюю влагу, пыль и ветер, но при этом пропускать воздушные потоки с минимальным коэффициентом аэродинамического сопротивления.

Одним из наиболее сбалансированных, экономически оправданных и технологичных решений на сегодняшний день является использование специализированных металлических панелей-жалюзи.

Сравнение вариантов обустройства защиты кровельного оборудования

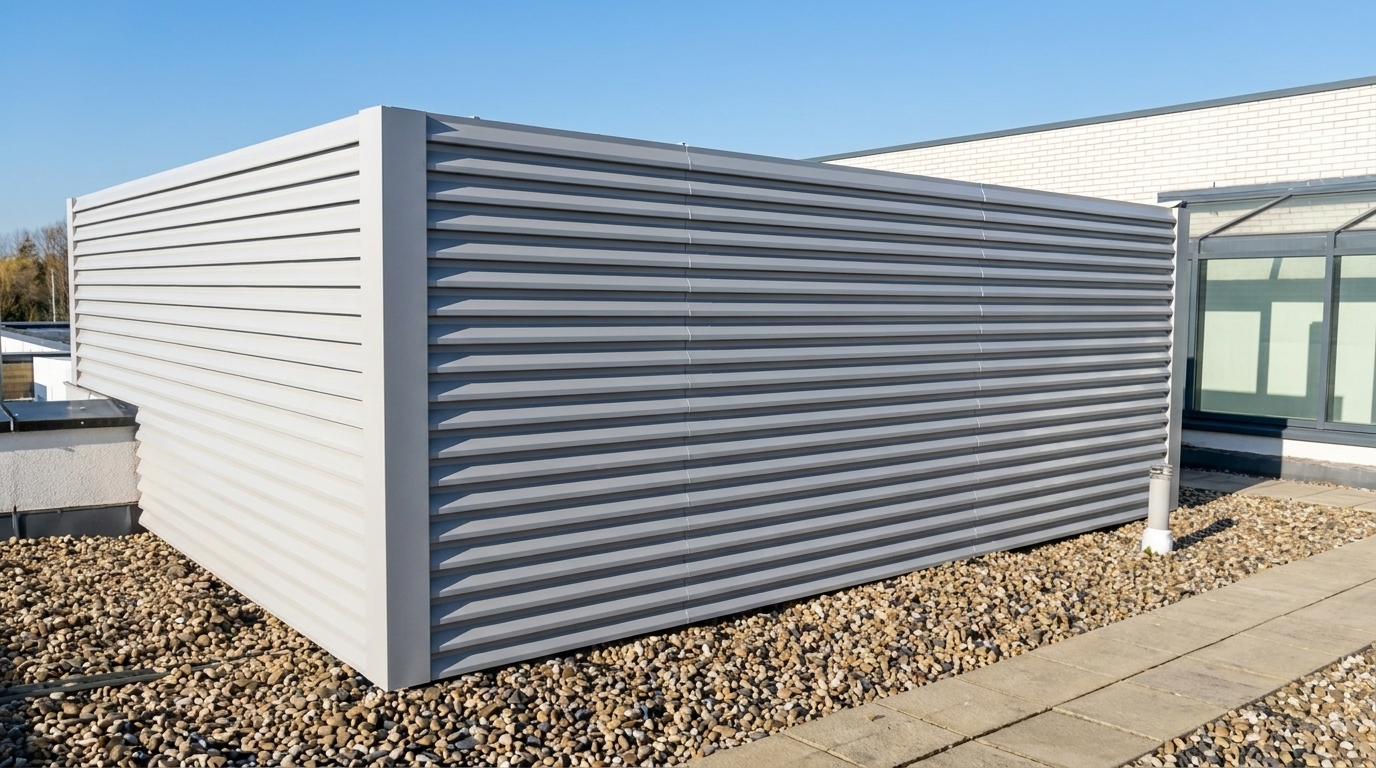

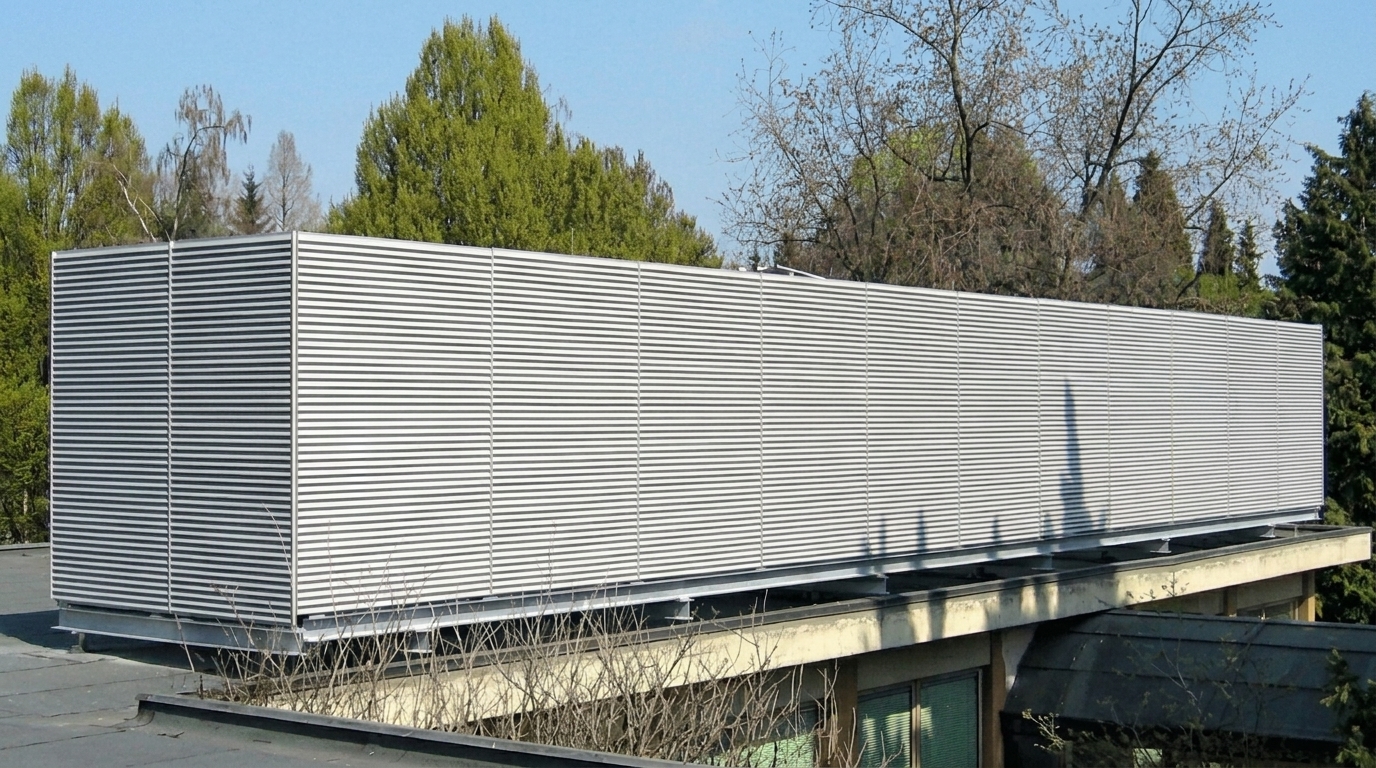

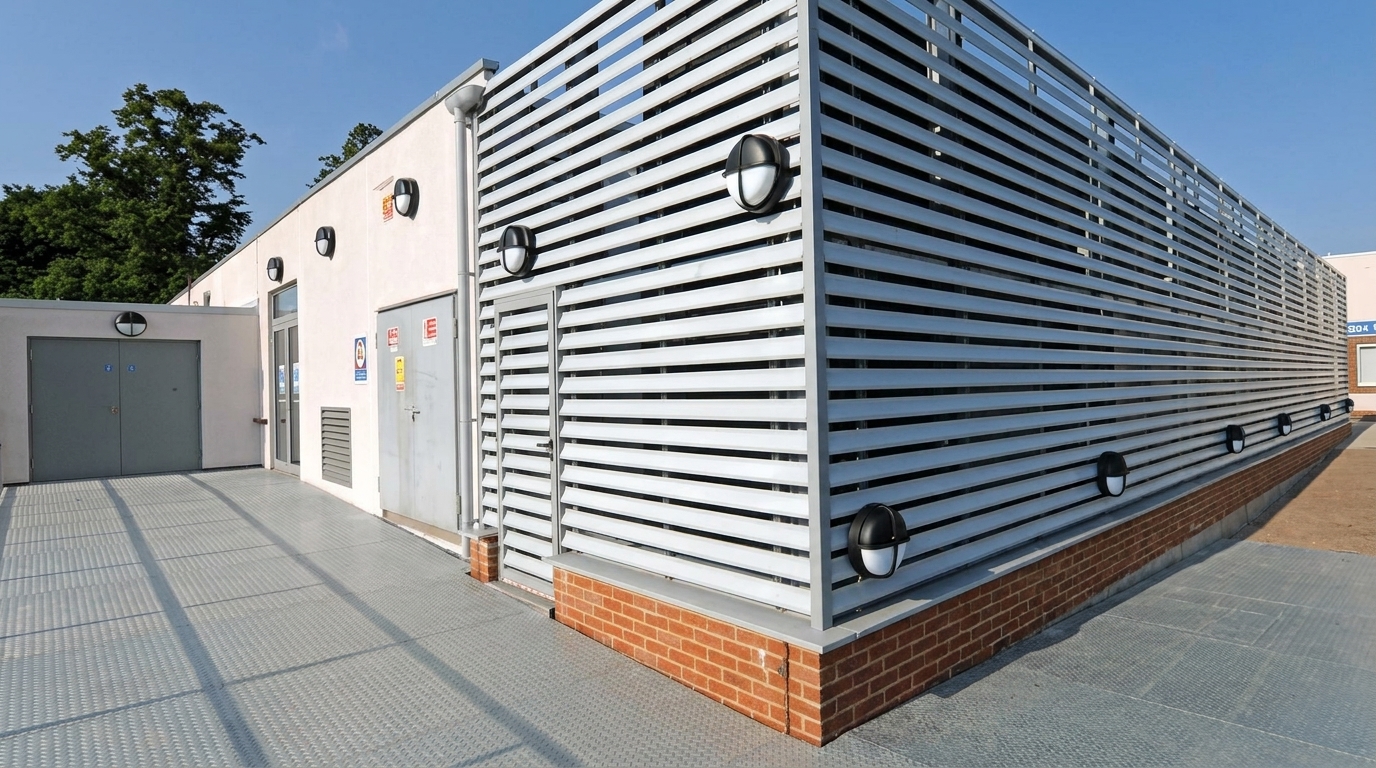

Конструкция ограждения на основе панелей-жалюзи

Инженерно-защитное ограждение с заполнением из металлических панелей-жалюзи обладает тщательно продуманной, жесткой и одновременно простой для сборки модульной конструкцией. Она состоит из нескольких базовых функциональных элементов:

1. Несущий силовой каркас. Основа всей конструкции изготавливается из высококачественной стальной профилированной трубы прямоугольного сечения или толстостенного металлического уголка. Каркас проходит обязательную антикоррозионную обработку и порошковое окрашивание в заводских условиях. Готовая пространственная рама надежно крепится к бетонному кровельному перекрытию с помощью распорных или химических анкерных болтов, обеспечивающих абсолютную стойкость к вырыванию при ураганном ветре. В случаях, когда в проект заложены металлические закладные элементы, жестко связанные с армопоясом здания, допускается фиксация каркаса методом дуговой электросварки с последующей тщательной гидроизоляцией узлов примыкания.
2. Защитно-вентилируемое заполнение. В качестве стенового заполнения секций применяются длинномерные металлические панели-ламели, профилированные на специализированных станках завода «МехБуд». Ламели изготавливаются из оцинкованной стали с финишным защитно-декоративным полимерным покрытием (полиэстер, матовый полиэстер или пурал). Уникальное диагональное размещение ламелей под строго выверенным углом обеспечивает так называемый «жалюзийный эффект». За счет этого геометрия панелей эффективно отводит дождевую воду и мокрый снег наружу, создавая непреодолимый барьер для прямых потоков ветра, крупных фракций пыли, летящего мусора и посторонних взглядов. При этом технологические зазоры между ламелями гарантируют стабильный, непрерывный объемный доступ свежего охлаждающего воздуха к оборудованию.

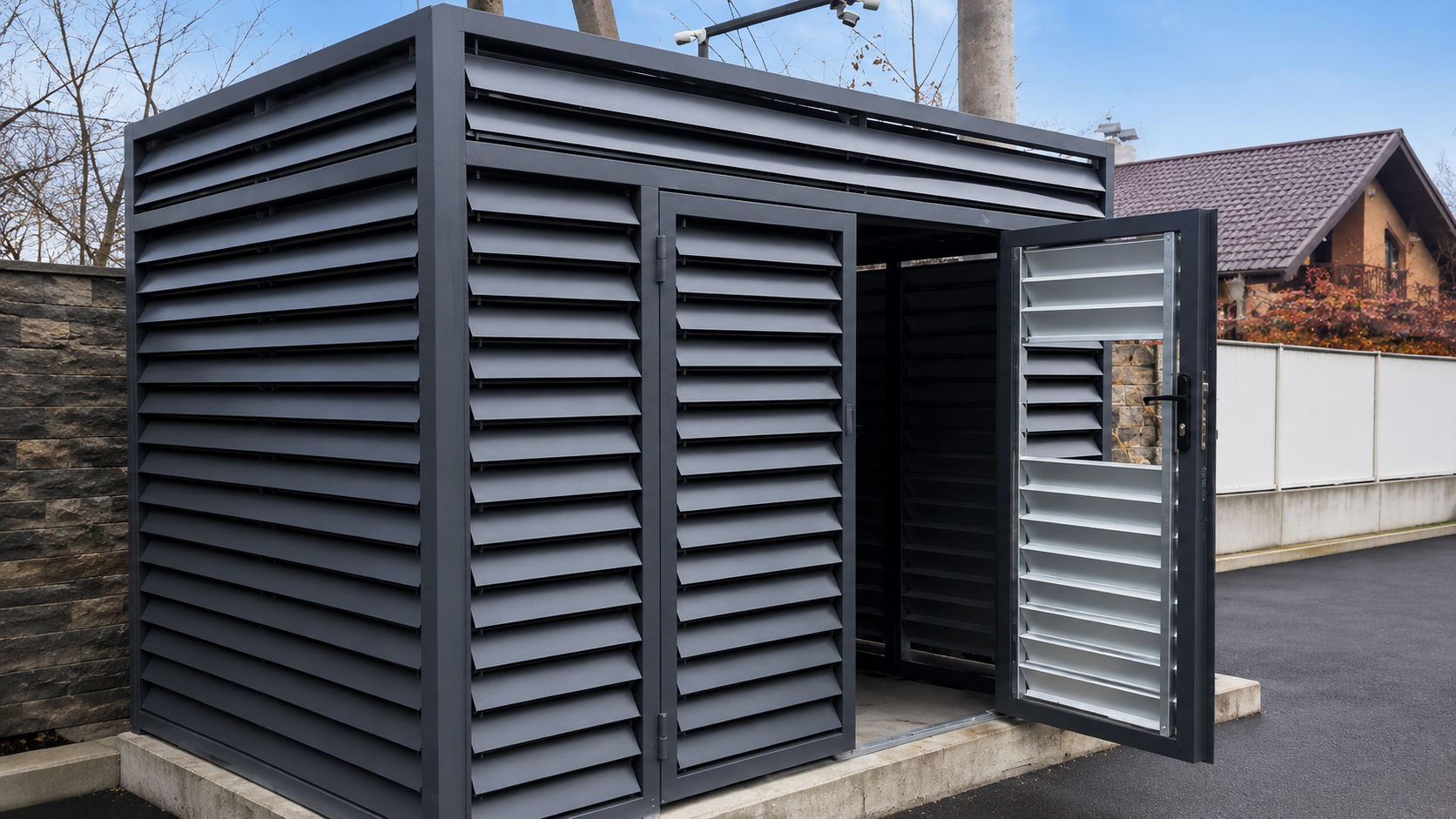

1. Инспекционные зоны и технологический доступ. Для проведения регулярного сервисного обслуживания, планового осмотра, очистки или аварийного ремонта вентиляционных каналов и агрегатов кондиционирования, в периметре ограждения в обязательном порядке предусматривается сервисный проход. Его закрывают распашной дверью или калиткой. Заполнение полотна двери выполняется из тех же панелей-жалюзи для сохранения общей стилистики и вентиляционных свойств. Дверь оснащается надежным замком с антивандальной защитой и эргономичной фурнитурой, что полностью блокирует несанкционированный доступ посторонних лиц на охраняемый технологический периметр.

Общая пространственная конфигурация, высота, длина секций и габариты всей конструкции подбираются индивидуально с обязательным учетом габаритных размеров вентиляционного оборудования, минимально допустимых технологических зазоров (сервисных зон отчуждения), указанных в паспортах климатической техники, и архитектурных особенностей крыши. Полный комплекс работ по разработке детального инженерного проекта, проведению прочностных расчетов и подготовке рабочей документации (КМ/КМД) для последующего изготовления защитного ограждения оперативно и профессионально выполняют квалифицированные специалисты завода «МехБуд».

Типы климатического оборудования, для которых рекомендованы жалюзийные кожухи:

1. Наружные компрессорные блоки мультизональных VRF и VRV систем кондиционирования.
2. Промышленные чиллеры и выносные воздушные конденсаторы систем холодоснабжения.
3. Крышные моноблочные кондиционеры (руфтопы) общего и специального назначения.
4. Относительные выходы и оголовки вертикальных вытяжных и приточных вентиляционных шахт.
5. Газовые и электрические котельные установки модульного (крышного) типа.
