Покрівельні огорожі для вентиляційних каналів

На покрівлях сучасних житлових комплексів, торговельно-розважальних центрів, промислових підприємств та адміністративних будівель традиційно встановлюють масивне вентиляційне та кліматичне обладнання. Це можуть бути чилери, виносні компресорно-конденсаторні блоки, мультизональні VRF/VRV-системи, припливно-витяжні установки, дахові кондиціонери (руфтопи) та потужні витяжні вентилятори. Таке розміщення зумовлене технологічною необхідністю: економиться корисна внутрішня площа будівлі, мінімізується рівень шуму та вібрацій усередині приміщень, а також забезпечується прямий доступ до зовнішнього атмосферного повітря для ефективного теплообміну та вентиляції.

Тривалий час таке дороге обладнання розміщували абсолютно відкритим способом, монтуючи його безпосередньо на несучі рами або залізобетонні основи покрівлі. Проте сувора практика експлуатації показала, що під впливом агресивних зовнішніх факторів кліматична техніка передчасно виходить з ладу, потребує частого дороговартісного ремонту та втрачає свою початкову енергоефективність. Останнім часом власники комерційних та житлових об’єктів, прагнучи захистити свої інвестиції, віддають перевагу розміщенню вентиляційних каналів, зовнішніх блоків та кліматичних установок у спеціальних захисних кожухах, екранах або інших огороджувальних конструкціях.

Єдиного жорсткого державного стандарту для проєктування та зведення таких споруд на покрівлях у будівельній практиці поки не сформовано — кожне рішення найчастіше розробляється індивідуально під конкретний об’єкт. Проте досвід експлуатації сотень об’єктів наочно доводить, що використання металевих панелей-жалюзі дозволяє спроєктувати та звести захисний кожух, який буде максимально ефективним. Таке інженерне рішення не лише гарантує надійний захист високотехнологічної кліматичної техніки від будь-яких атмосферних та механічних впливів, але й зберігає оптимальні умови для її штатного функціонування.

Вимоги до захисної інженерної споруди на покрівлі

При відкритому, незахищеному розміщенні на даху вентиляційні канали, електромеханічні вузли та прецизійна кліматична техніка страждають насамперед від надмірної вологи (дощ, зливи, танення снігу, обледеніння), яка неминуче стає головною причиною глибокої корозії металевих елементів, окислення контактів автоматики та руйнування теплоізоляції повітропроводів. Крім того, шквальний вітер, різкі перепади температур і прямі ультрафіолетові промені також завдають колосальної шкоди зовнішнім контурам обладнання, викликаючи деформацію елементів і розтріскування гумових ущільнювачів.

Найважливішим негативним фактором, що суттєво знижує нормативний термін служби обладнання та зменшує загальну ефективність вентиляції, також стає міський та промисловий пил, а супутнє сміття (сухе листя, гілки, тополяний пух, пташиний послід) погіршує ситуацію. Дрібні абразивні частинки та пух проникають у рухомі елементи вентиляційних установок (підшипники, крильчатки), осідають на ламелях радіаторів теплообмінників і стрімко забивають повітряні фільтри. Це призводить до критичного зростання аеродинамічного опору, перегріву компресорів, різкого падіння ККД системи та лавиноподібного збільшення енергоспоживання.

Нівелювати або повністю виключити руйнівний вплив цих деструктивних факторів можна шляхом проєктування та встановлення спеціалізованих захисно-декоративних огорож. До таких конструкцій висувається цілий комплекс жорстких інженерно-технічних вимог:

1. Висока механічна та вітрова міцність. Огорожа повинна гарантовано витримувати екстремальні вітрові навантаження. Чим вища поверховість будівлі та загальна висота покрівлі над рівнем землі, тим потужніші повітряні потоки та вітровий підпір діють на конструкцію.
2. Мінімальна власна вага (легкість конструкції). Захисний екран не повинен створювати критичного додаткового статичного навантаження на покрівельне перекриття, несучі балки, колони та фундамент будівлі. Використання важких будівельних матеріалів (цегла, бетон, монолітні блоки) на дахах найчастіше є неприпустимим з міркувань безпеки.
3. Простота та висока швидкість монтажу. Конструкція повинна збиратися в умовах обмеженого простору покрівлі швидко, без застосування важкої будівельної техніки та масштабних зварювальних робіт, які можуть пошкодити гідроізоляційний килим даху.
4. Естетичний та гармонійний зовнішній вигляд. Сучасні архітектурні вимоги зобов’язують приховувати непривабливі технологічні вузли. Огорожа має слугувати елементом фасадного дизайну, поєднуючись за кольором і фактурою із загальною концепцією будівлі.
5. Бездоганна повітропроникність. Це ключовий і найскладніший технічний пункт. Категорично заборонено блокувати або обмежувати вільний доступ свіжого повітря до вентканалів та зовнішніх блоків кондиціонерів. Приплив повітря має бути постійним, а відведення відпрацьованих гарячих мас — безперешкодним.

Спроби побудувати суцільні глухі стіни навколо кліматичних блоків призводять до «задихання» техніки, утворення зон теплового застою та зупинки систем через аварійний тиск. Саме тому інженерам доводиться шукати компромісні рішення: захисний кожух зобов’язаний надійно відсікати зовнішню вологу, пил і вітер, але при цьому пропускати повітряні потоки з мінімальним коефіцієнтом аеродинамічного опору.

Одним із найбільш збалансованих, економічно виправданих та технологічних рішень на сьогоднішній день є використання спеціалізованих металевих панелей-жалюзі.

Порівняння варіантів облаштування захисту покрівельного обладнання

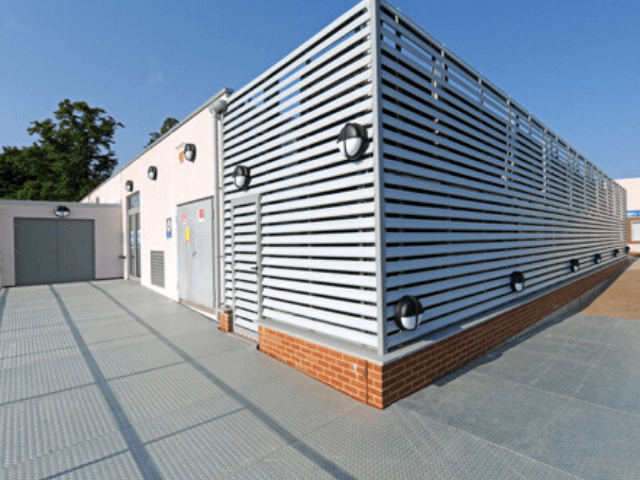

Конструкція огорожі на основі панелей-жалюзі

Інженерно-захисна огорожа із заповненням з металевих панелей-жалюзі має ретельно продуману, жорстку та водночас просту для збирання модульну конструкцію. Вона складається з кількох базових функціональних елементів:

1. Несучий силовий каркас. Основа всієї конструкції виготовляється з високоякісної сталевої профільованої труби прямокутного перерізу або товстостінного металевого кутика. Каркас проходить обов’язкову антикорозійну обробку та порошкове фарбування в заводських умовах. Готова просторова рама надійно кріпиться до бетонного покрівельного перекриття за допомогою розпірних або хімічних анкерних болтів, що забезпечують абсолютну стійкість до виривання при ураганному вітрі. У випадках, коли в проєкт закладені металеві закладні елементи, жорстко пов’язані з армопоясом будівлі, допускається фіксація каркаса методом дугового електрозварювання з подальшою ретельною гідроізоляцією вузлів примикання.
2. Захисно-вентильоване заповнення. В якості стінового заповнення секцій застосовуються довгомірні металеві панелі-ламелі, профільовані на спеціалізованих верстатах заводу «МехБуд». Ламелі виготовляються з оцинкованої сталі з фінішним захисно-декоративним полімерним покриттям (поліестер, матовий поліестер або пурал). Унікальне діагональне розміщення ламелей під чітко вивіреним кутом забезпечує так званий «жалюзійний ефект». Завдяки цьому геометрія панелей ефективно відводить дощову воду та мокрий сніг назовні, створюючи нездоланний бар’єр для прямих потоків вітру, великих фракцій пилу, летючого сміття та сторонніх поглядів. При цьому технологічні зазори між ламелями гарантують стабільний, безперервний об’ємний доступ свіжого охолоджувального повітря до обладнання.

1. Інспекційні зони та технологічний доступ. Для проведення регулярного сервісного обслуговування, планового огляду, очищення або аварійного ремонту вентиляційних каналів та агрегатів кондиціонування, у периметрі огорожі обов’язково передбачається сервісний прохід. Його закривають розпашними дверима або хвірткою. Заповнення полотна дверей виконується з тих самих панелей-жалюзі для збереження загальної стилістики та вентиляційних властивостей. Двері оснащуються надійним замком з антивандальним захистом та ергономічною фурнітурою, що повністю блокує несанкціонований доступ сторонніх осіб на охоронюваний технологічний периметр.

Загальна просторова конфігурація, висота, довжина секцій та габарити всієї конструкції підбираються індивідуально з обов’язковим урахуванням габаритних розмірів вентиляційного обладнання, мінімально допустимих технологічних зазорів (сервісних зон відчуження), зазначених у паспортах кліматичної техніки, та архітектурних особливостей даху. Повний комплекс робіт з розробки детального інженерного проєкту, проведення розрахунків на міцність та підготовки робочої документації (КМ/КМД) для подальшого виготовлення захисної огорожі оперативно та професійно виконують кваліфіковані фахівці заводу «МехБуд».

Типи кліматичного обладнання, для яких рекомендовані жалюзійні кожухи:

1. Зовнішні компресорні блоки мультизональних VRF та VRV систем кондиціонування.
2. Промислові чилери та виносні повітряні конденсатори систем холодопостачання.
3. Дахові моноблочні кондиціонери (руфтопи) загального та спеціального призначення.
4. Оголовки та виходи вертикальних витяжних і припливних вентиляційних шахт.
5. Газові та електричні котельні установки модульного (дахового) типу.
