Підшивка покрівельних звісів та інших конструкцій

Чим підшити дах? Для підшивки карнизних і фронтонних звисів використовують дерево, ПВХ-софіти, профнастил, металевий сайдинг, рейкові та панельні металеві системи. Вибір залежить від типу звису, необхідності вентиляції, площі підшивки, умов експлуатації, вимог до догляду та дизайну. Для приватних будинків часто використовують софіти або дерево, а для великих навісів і комерційних об’єктів — металеві рейкові, касетні чи панельні системи.

Конструкція покрівлі може бути найрізноманітнішою, але досить часто в ній присутні елементи, що виходять за межі будівлі — покрівельні звиси та піддашки. Крім того, в архітектурі використовуються окремі фрагменти покрівлі, закріплені на будівлі або на окремій несучій конструкції — наприклад, навіси над входами, терасами чи майданчиками.

При монтажі таких елементів верхня частина каркаса перекривається покрівельним матеріалом. Знизу конструкцію іноді залишають відкритою, але частіше з міркувань естетики, вентиляції та захисту конструктивних елементів звис підшивають. Для цього застосовують різні матеріали — від дерева та ПВХ-софітів до профнастилу й металевих рейкових систем.

Функції підшивки покрівельних звисів

Покрівельний схил, звис і навіс мають спільну особливість — відкриту нижню частину конструкції. Підшивка допомагає акуратно закрити крокви, обрешітку, інженерні елементи та інші частини покрівельної конструкції.

Підшивка покрівельних звисів може виконувати кілька функцій:

1. Захист елементів підпокрівельного простору. Правильно виконана підшивка зменшує прямий вплив опадів, пилу та інших зовнішніх факторів на конструктивні елементи звису. Водночас вона не повинна порушувати передбачену проєктом вентиляцію покрівлі.

2. Захист і декоративне закриття каркаса. Якщо навіс або піддашок змонтований на металевому каркасі, підшивка закриває конструктивні елементи від прямого атмосферного впливу та формує завершену нижню площину. При цьому довговічність самого каркаса залежить також від антикорозійного захисту металу, якості покриття та правильного монтажу.

3. Формування закритої нижньої площини звису. Підшивка зменшує прямий доступ вітру до внутрішніх елементів звису та допомагає захистити конструкцію від зовнішнього впливу.

При цьому підшивку не слід розглядати як основний засіб захисту покрівлі від сильного вітру. Стійкість покрівельного матеріалу, обрешітки, підшивки та інших елементів до вітрових навантажень визначається конструкцією вузла, схемою та кроком кріплення, характеристиками матеріалів і розрахунковими вітровими навантаженнями для конкретного об’єкта.

4. Естетична функція. Підшивка формує акуратну нижню площину даху та приховує крокви, обрешітку, частину комунікацій та інші конструктивні елементи.

Потреба в підшивці та її конструкція визначаються проєктом будівлі. У сучасному будівництві це поширений спосіб оформлення звисів, але конкретний матеріал і схема монтажу повинні відповідати умовам експлуатації та конструкції покрівлі.

Карнизний і фронтонний звис: у чому різниця

Перш ніж обирати матеріал для підшивки, важливо визначити тип звису. Карнизний і фронтонний звиси виконують різні конструктивні функції, тому вимоги до їх підшивки також можуть відрізнятися.

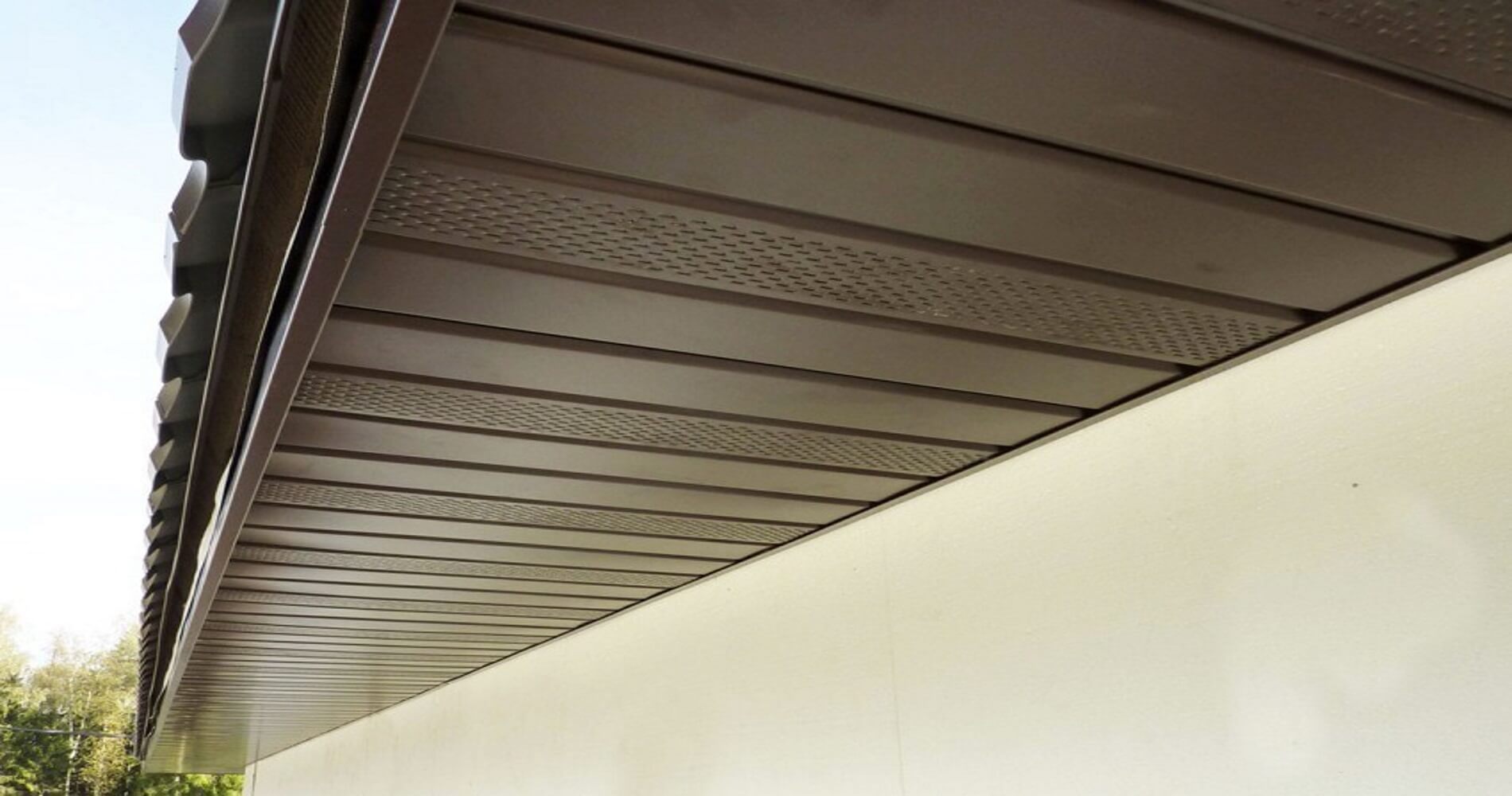

Карнизний звис

Карнизний звис розташований уздовж нижнього горизонтального краю скату даху. У багатьох конструкціях саме через карнизну частину організовується приплив повітря до вентиляційного зазору покрівлі.

Тому при підшивці карниза особливо важливо не перекрити передбачену проєктом вентиляцію. Для цього можуть використовуватися:

1. перфоровані софіти;
2. перфоровані металеві панелі;
3. вентиляційні решітки;
4. комбінація суцільних і перфорованих елементів.

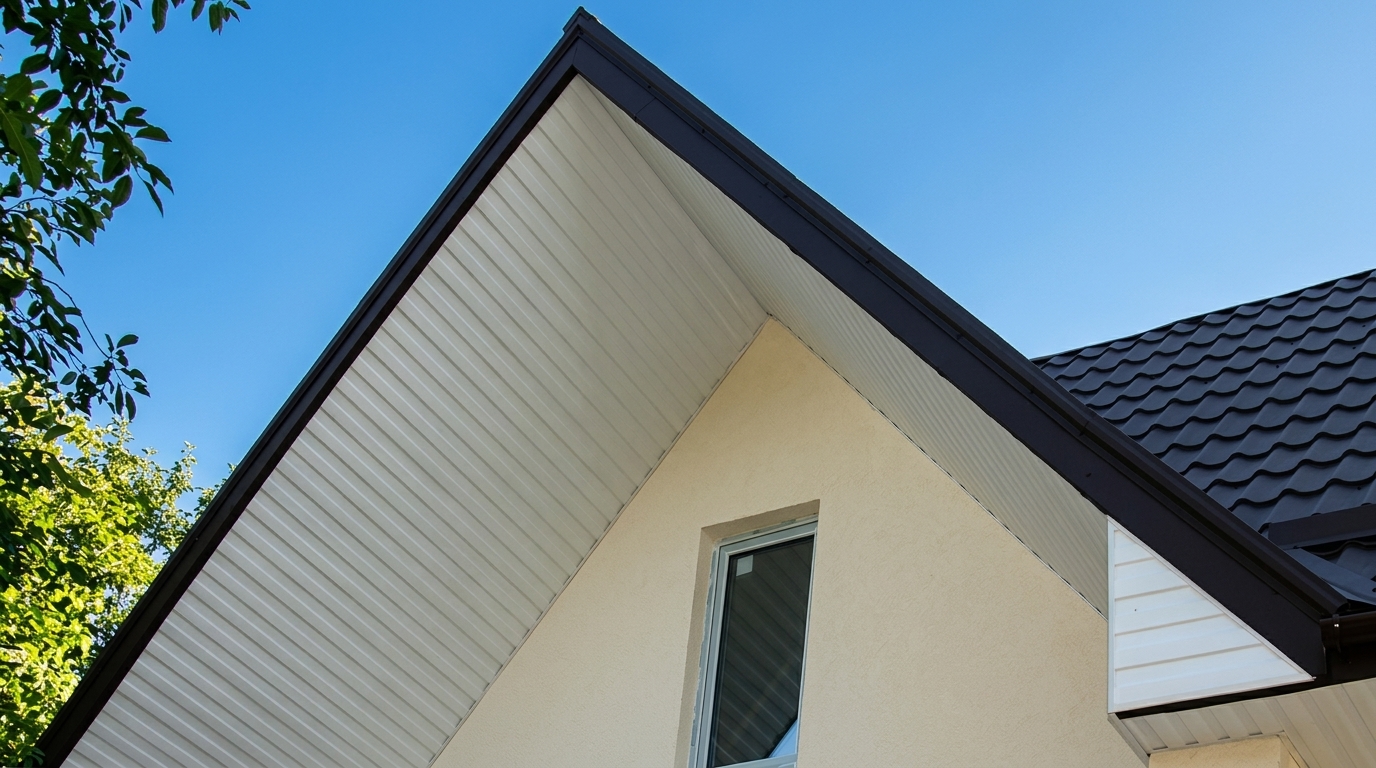

Фронтонний звис

Фронтонний звис проходить уздовж похилого торця даху з боку фронтону. Його основне завдання — закрити та оформити торцеву частину покрівельної конструкції.

Схема вентиляції фронтонного звису залежить від конструкції конкретного даху. Не варто автоматично копіювати рішення карнизного звису: місця припливу та виходу повітря повинні відповідати проєкту вентиляції покрівлі.

Чим підшити дах: порівняння матеріалів

Особливості підшивки піддашків різних конструкцій

Різні покрівлі вимагають різного підходу до проєктування, монтажу та вибору матеріалів. Покрівельні звиси не є винятком. Універсального матеріалу для всіх будівель немає: потрібно враховувати конструкцію вузла, площу підшивки, вентиляцію, архітектуру, умови експлуатації та вимоги до обслуговування.

Нижче розглянемо три поширені типи конструкцій, для яких застосовується підшивка.

Приватні будинки

Похилі покрівлі приватних будинків зазвичай мають карнизні та фронтонні звиси. Підшивка допомагає сформувати завершений вигляд даху, закрити конструктивні елементи та, за необхідності, інтегрувати вентиляцію.

Для підшивки звисів приватного будинку можуть використовуватися:

1. Дерев’яні панелі — обрізна або стругана дошка, вагонка та інші дерев’яні елементи. Дерево потребує відповідного захисту від вологи, грибків та інших зовнішніх факторів.
2. Профнастил — металевий листовий матеріал, який можна монтувати великими фрагментами. При його використанні потрібно окремо врахувати вентиляцію, спосіб обробки країв і розташування кріплень.

1. ПВХ-сайдинг. Може застосовуватися для оформлення звисів за умови дотримання вимог виробника щодо кроку кріплення, напрямку монтажу та компенсації температурного розширення.
2. Пластикові софіти. Спеціалізовані панелі для підшивки покрівельних звисів. Існують суцільні, частково перфоровані та перфоровані варіанти, що дозволяє адаптувати систему до вимог вентиляції.
3. Металеві рейкові системи. Можуть застосовуватися як на приватних, так і на комерційних об’єктах. Дозволяють створювати рівну декоративну площину та комбінувати різні кольори, фактури й варіанти перфорації.

Підшивку можна виконувати по напрямку крокв або формувати горизонтальну нижню площину на додатковому каркасі. Вибір залежить від архітектури будівлі та конструктивного рішення.

Для карнизного звису потрібно окремо перевірити, як організований приплив повітря до покрівельної вентиляції. Якщо вентиляція проходить через карниз, суцільно закривати його неперфорованим матеріалом без альтернативних вентиляційних елементів не слід.

Комерційні будівлі

Конструкція покрівлі ресторанів, кафе, магазинів, торгових центрів та інших комерційних будівель може суттєво відрізнятися від приватного житлового будівництва. Особливу увагу тут потрібно приділяти площі підшивки, довжині прольотів, доступності для обслуговування, дизайну фасаду та вимогам до підсистеми.

Для підшивки покрівельних звисів у комерційних будівлях можуть використовуватися:

1. Пластикові софіти. Доцільні для відносно невеликих площ за умови, що характеристики конкретної системи відповідають умовам експлуатації.
2. Металевий сайдинг. Металеві панелі з захисно-декоративним покриттям можуть використовуватися там, де потрібна більша жорсткість і стабільність геометрії.
3. Рейкові конструкції. Підходять для формування протяжних підшивних поверхонь. Конкретний крок несучих профілів і кріплень повинен визначатися відповідно до характеристик системи, геометрії об’єкта та розрахункових навантажень.

Для великих звисів особливо важливо не покладатися лише на жорсткість облицювального матеріалу. Стійкість системи до вітру залежить від усієї конструкції: несучого каркаса, підсистеми, кроку кріплення, типу кріпильних елементів, геометрії панелей та фактичних навантажень на об’єкті.

Великогабаритні навіси та піддашки

Підшивка використовується не лише на покрівлях будинків. Вона актуальна також для великогабаритних навісів, вхідних груп, АЗС, торгових центрів та інших конструкцій, нижня площина яких постійно залишається у полі зору.

На великих площах особливого значення набувають жорсткість системи, стабільність геометрії, можливість локального ремонту, вентиляція, доступ до комунікацій та правильний розрахунок підсистеми.

При виборі ПВХ-панелей для великих площ необхідно враховувати температурне розширення матеріалу та допустимі розміри монтажних ділянок. Металеві системи також вимагають дотримання рекомендованого виробником кроку несучих елементів і кріплень.

Для великих навісів та піддашків можуть використовуватися металеві панелі з захисно-декоративним полімерним покриттям. Серед доступних рішень:

1. Рейкові конструкції. Система з несучих профілів і металевих рейок дозволяє створювати протяжні підшивні поверхні. Колір і тип покриття можна підібрати відповідно до архітектури будівлі.
2. Стельові панелі та касети. Можуть застосовуватися для підшивки великих площ, а модульна конструкція спрощує інтеграцію освітлення та доступ до інженерних комунікацій.

• Перфоровані металеві системи. Перфорація може використовуватися для забезпечення необхідного повітрообміну та як декоративний елемент. Такі рішення, зокрема, представлені в асортименті заводу «Мехбуд». Необхідна площа вентиляційних отворів повинна визначатися відповідно до конструкції конкретної покрівлі.

Схеми основних вузлів підшивки

1. Карнизний звис із вентиляцією

Типова послідовність елементів:
стіна → кроква → покрівельний пиріг → карнизний звис → несучий профіль підшивки → перфорований софіт / перфорована металева панель → вентиляційний зазор.

Головний принцип такого вузла — залишити передбачений проєктом шлях для надходження повітря у вентиляційний простір покрівлі.

2. Фронтонний звис

Типова послідовність елементів:
фронтон → край покрівельного скату → торцева конструкція → каркас підшивки → облицювальна панель.

У цьому вузлі особливу увагу приділяють захисту торцевої частини та надійному кріпленню облицювання. Необхідність перфорації визначається конструкцією вентиляції даху.

3. Великий навіс або комерційний піддашок

Типова послідовність елементів:
несуча конструкція → підсистема → несучі профілі → рейки / панелі / касети → вентиляційні або технологічні елементи → світильники та інші інтегровані системи.

Для таких об’єктів крок підсистеми й кріплень потрібно визначати з урахуванням характеристик облицювання та розрахункових навантажень.

Чек-лист: як вибрати матеріал для підшивки даху

Перед замовленням матеріалу перевірте:

1. Тип звису: карнизний, фронтонний або окремий навіс.
2. Вентиляцію: чи передбачений приплив повітря через карниз.
3. Розміри: ширину звису, загальну площу та довжину ділянок.
4. Умови експлуатації: опади, сонце, температура, вітрові навантаження.
5. Матеріал підсистеми: дерево або метал та його сумісність з облицюванням.
6. Спосіб кріплення: рекомендований виробником крок і тип кріпильних елементів.
7. Доступ до комунікацій: освітлення, кабелів, водостоку або інших систем.
8. Догляд: чи потребує матеріал періодичного фарбування або відновлення покриття.
9. Дизайн: колір, фактуру та відповідність фасаду й покрівлі.

Поширені помилки при підшивці звисів

1. Повністю перекривати вентиляцію карниза. Якщо через карниз передбачений приплив повітря, необхідно залишити відповідну вентиляційну площу.
2. Використовувати однакову схему для карнизного та фронтонного звису. Це різні конструктивні вузли, тому рішення потрібно підбирати окремо.
3. Ігнорувати температурне розширення матеріалу. Особливо це важливо для ПВХ-панелей і протяжних облицювальних елементів.
4. Кріпити панелі без урахування вітрового навантаження. Підшивка сама по собі не забезпечує вітростійкість покрівлі. Надійність залежить від каркаса, підсистеми, кріплень і конструктивного розрахунку.
5. Вибирати матеріал лише за зовнішнім виглядом. Потрібно також враховувати вентиляцію, довговічність, обслуговування та умови експлуатації.
6. Не передбачати доступ до комунікацій. На великих навісах варто заздалегідь продумати обслуговування світильників, електропроводки та інших систем.

Що обрати для підшивки звису

Для приватного будинку вибір часто роблять між деревом, ПВХ-софітами, профнастилом та металевими системами. Для великих комерційних звисів і навісів доцільно також розглядати рейкові, касетні та панельні металеві конструкції.

Немає одного матеріалу, який був би оптимальним для всіх об’єктів. При виборі потрібно одночасно враховувати конструкцію даху, необхідність вентиляції, розміри звису, умови експлуатації, підсистему та бажаний зовнішній вигляд.

Металеві рейкові та панельні системи дозволяють працювати як з невеликими, так і з великими площами, використовувати різні кольори та варіанти перфорації. Але, як і для будь-якого іншого матеріалу, схема їх монтажу та кріплення повинна відповідати конструкції конкретного об’єкта.

FAQ: часті запитання про підшивку даху

Чим краще підшити звис даху?
Універсальної відповіді немає. Для приватних будинків часто використовують дерево або ПВХ-софіти, також застосовують профнастил і металеві рейки. Для великих навісів та комерційних будівель часто розглядають металеві рейкові, касетні або панельні системи.

Чим підшити карниз даху?
Карниз можна підшити софітами, деревом, профнастилом або металевими панелями. Якщо через карниз організовано приплив повітря до вентиляційного зазору покрівлі, потрібно використовувати перфоровані елементи, решітки або інше передбачене проєктом вентиляційне рішення.

Чим відрізняється карнизний звис від фронтонного?
Карнизний звис розташований уздовж нижнього горизонтального краю скату. Фронтонний проходить уздовж похилого торця даху. Через карниз часто організовується приплив повітря до вентиляційного зазору, тому конструкція його підшивки може відрізнятися.

Чи потрібна вентиляція при підшивці даху?
Це залежить від конструкції покрівлі. Якщо покрівельний пиріг передбачає вентиляційний зазор із припливом повітря через карниз, підшивка не повинна цей приплив перекривати.

Що краще: софіт чи профнастил?
Матеріали вирішують різні завдання. Софіти спеціально призначені для підшивки звисів і доступні у перфорованому виконанні. Профнастил має більший формат листів і часто використовується на господарських, промислових та комерційних об’єктах. Вибір залежить від архітектури, вентиляції та конструкції підсистеми.

Чи можна підшити дах металевою рейкою?
Так. Металеві рейкові системи використовують для звисів приватних, громадських і комерційних будівель, а також великих навісів. Для зовнішнього застосування потрібно правильно підібрати матеріал, покриття, підсистему та схему кріплення.

Чи захищає підшивка дах від сильного вітру?
Підшивка закриває нижню частину звису та може зменшувати прямий вплив зовнішнього середовища на внутрішні елементи. Але вона не замінює розрахунок вітрових навантажень і правильне кріплення покрівлі, обрешітки, підсистеми та самої підшивки.

Чи можна повністю закрити карниз без вентиляційних отворів?
Тільки якщо це допускає конструкція конкретної покрівлі. Якщо через карниз повинен надходити повітряний потік у вентиляційний зазор, повністю герметична підшивка порушить передбачену схему вентиляції.
