Подшивка кровельных свесов, навесов и козырьков

Чем подшить крышу? Для подшивки карнизных и фронтонных свесов используют дерево, ПВХ-софиты, профнастил, металлический сайдинг, реечные и панельные металлические системы. Выбор зависит от типа свеса, необходимости вентиляции, площади подшивки, условий эксплуатации, требований к уходу и дизайну. Для частных домов часто используют софиты или дерево, а для больших навесов и коммерческих объектов — металлические реечные, кассетные или панельные системы.

Конструкция кровли может быть самой разнообразной, но достаточно часто в ней присутствуют элементы, выходящие за пределы здания — кровельные свесы и козырьки. Кроме того, в архитектуре используются отдельные фрагменты кровли, закрепленные на здании или на отдельной несущей конструкции — например, навесы над входами, террасами или площадками.

При монтаже таких элементов верхняя часть каркаса перекрывается кровельным материалом. Снизу конструкцию иногда оставляют открытой, но чаще из соображений эстетики, вентиляции и защиты конструктивных элементов свес подшивают. Для этого применяют разные материалы — от дерева и ПВХ-софитов до профнастила и металлических реечных систем.

Функции подшивки кровельных свесов

Кровельный скат, свес и навес имеют общую особенность — открытую нижнюю часть конструкции. Подшивка помогает аккуратно закрыть стропила, обрешетку, инженерные элементы и другие части кровельной конструкции.

Подшивка кровельных свесов может выполнять несколько функций:

1. Защита элементов подкровельного пространства. Правильно выполненная подшивка уменьшает прямое воздействие осадков, пыли и других внешних факторов на конструктивные элементы свеса. В то же время она не должна нарушать предусмотренную проектом вентиляцию кровли.

2. Защита и декоративное закрытие каркаса. Если навес или козырек смонтирован на металлическом каркасе, подшивка закрывает конструктивные элементы от прямого атмосферного воздействия и формирует завершенную нижнюю плоскость. При этом долговечность самого каркаса зависит также от антикоррозийной защиты металла, качества покрытия и правильного монтажа.

3. Формирование закрытой нижней плоскости свеса. Подшивка уменьшает прямой доступ ветра к внутренним элементам свеса и помогает защитить конструкцию от внешнего воздействия.

При этом подшивку не следует рассматривать как основное средство защиты кровли от сильного ветра. Устойчивость кровельного материала, обрешетки, подшивки и других элементов к ветровым нагрузкам определяется конструкцией узла, схемой и шагом крепления, характеристиками материалов и расчетными ветровыми нагрузками для конкретного объекта.

4. Эстетическая функция. Подшивка формирует аккуратную нижнюю плоскость крыши и скрывает стропила, обрешетку, часть коммуникаций и другие конструктивные элементы.

Потребность в подшивке и ее конструкция определяются проектом здания. В современном строительстве это распространенный способ оформления свесов, но конкретный материал и схема монтажа должны соответствовать условиям эксплуатации и конструкции кровли.

Карнизный и фронтонный свес: в чем разница

Прежде чем выбирать материал для подшивки, важно определить тип свеса. Карнизный и фронтонный свесы выполняют разные конструктивные функции, поэтому требования к их подшивке также могут отличаться.

Карнизный свес

Карнизный свес расположен вдоль нижнего горизонтального края ската крыши. Во многих конструкциях именно через карнизную часть организовывается приток воздуха к вентиляционному зазору кровли.

Поэтому при подшивке карниза особенно важно не перекрыть предусмотренную проектом вентиляцию. Для этого могут использоваться:

1. перфорированные софиты;
2. перфорированные металлические панели;
3. вентиляционные решетки;
4. комбинация сплошных и перфорированных элементов.

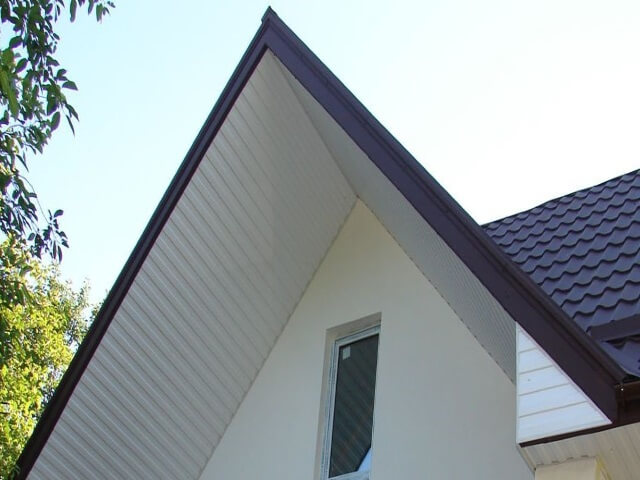

Фронтонный свес

Фронтонный свес проходит вдоль наклонного торца крыши со стороны фронтона. Его основная задача — закрыть и оформить торцевую часть кровельной конструкции.

Схема вентиляции фронтонного свеса зависит от конструкции конкретной крыши. Не стоит автоматически копировать решение карнизного свеса: места притока и выхода воздуха должны соответствовать проекту вентиляции кровли.

Чем подшить крышу: сравнение материалов

Особенности подшивки козырьков различных конструкций

Разные кровли требуют разного подхода к проектированию, монтажу и выбору материалов. Кровельные свесы не являются исключением. Универсального материала для всех зданий нет: нужно учитывать конструкцию узла, площадь подшивки, вентиляцию, архитектуру, условия эксплуатации и требования к обслуживанию.

Ниже рассмотрим три распространенных типа конструкций, для которых применяется подшивка.

Частные дома

Скатные кровли частных домов обычно имеют карнизные и фронтонные свесы. Подшивка помогает сформировать завершенный вид крыши, закрыть конструктивные элементы и, при необходимости, интегрировать вентиляцию.

Для подшивки свесов частного дома могут использоваться:

1. Деревянные панели — обрезная или строганая доска, вагонка и другие деревянные элементы. Дерево требует соответствующей защиты от влаги, грибков и других внешних факторов.
2. Профнастил — металлический листовой материал, который можно монтировать большими фрагментами. При его использовании нужно отдельно учесть вентиляцию, способ обработки краев и расположение креплений.

1. ПВХ-сайдинг. Может применяться для оформления свесов при условии соблюдения требований производителя относительно шага крепления, направления монтажа и компенсации температурного расширения.
2. Пластиковые софиты. Специализированные панели для подшивки кровельных свесов. Существуют сплошные, частично перфорированные и перфорированные варианты, что позволяет адаптировать систему к требованиям вентиляции.
3. Металлические реечные системы. Могут применяться как на частных, так и на коммерческих объектах. Позволяют создавать ровную декоративную плоскость и комбинировать разные цвета, фактуры и варианты перфорации.

Подшивку можно выполнять по направлению стропил или формировать горизонтальную нижнюю плоскость на дополнительном каркасе. Выбор зависит от архитектуры здания и конструктивного решения.

Для карнизного свеса нужно отдельно проверить, как организован приток воздуха к кровельной вентиляции. Если вентиляция проходит через карниз, сплошь закрывать его неперфорированным материалом без альтернативных вентиляционных элементов не следует.

Коммерческие здания

Конструкция кровли ресторанов, кафе, магазинов, торговых центров и других коммерческих зданий может существенно отличаться от частного жилищного строительства. Особое внимание здесь нужно уделять площади подшивки, длине пролетов, доступности для обслуживания, дизайну фасада и требованиям к подсистеме.

Для подшивки кровельных свесов в коммерческих зданиях могут использоваться:

1. Пластиковые софиты. Целесообразны для относительно небольших площадей при условии, что характеристики конкретной системы соответствуют условиям эксплуатации.
2. Металлический сайдинг. Металлические панели с защитно-декоративным покрытием могут использоваться там, где нужна большая жесткость и стабильность геометрии.
3. Реечные конструкции. Подходят для формирования протяженных подшивных поверхностей. Конкретный шаг несущих профилей и креплений должен определяться в соответствии с характеристиками системы, геометрией объекта и расчетными нагрувностями.

Для больших свесов особенно важно не полагаться только на жесткость облицовочного материала. Устойчивость системы к ветру зависит от всей конструкции: несущего каркаса, подсистемы, шага крепления, типа крепежных элементов, геометрии панелей и фактических нагрузок на объекте.

Крупногабаритные навесы и козырьки

Подшивка используется не только на кровлях домов. Она актуальна также для крупногабаритных навесов, входных групп, АЗС, торговых центров и других конструкций, нижняя плоскость которых постоянно остается в поле зрения.

На больших площадях особое значение приобретают жесткость системы, стабильность геометрии, возможность локального ремонта, вентиляция, доступ к коммуникациям и правильный расчет подсистемы.

При выборе ПВХ-панелей для больших площадей необходимо учитывать температурное расширение материала и допустимые размеры монтажных участков. Металлические системы также требуют соблюдения рекомендованного производителем шага несущих элементов и креплений.

Для больших навесов и козырьков могут использоваться металлические панели с защитно-декоративным полимерным покрытием. Среди доступных решений:

1. Реечные конструкции. Система из несущих профилей и металлических реек позволяет создавать протяженные подшивные поверхности. Цвет и тип покрытия можно подобрать в соответствии с архитектурой здания.
2. Потолочные панели и кассеты. Могут применяться для подшивки больших площадей, а модульная конструкция упрощает интеграцию освещения и доступ к инженерным коммуникациям.

• Перфорированные металлические системы. Перфорация может использоваться для обеспечения необходимого воздухообмена и как декоративный элемент. Такие решения, в частности, представлены в ассортименте завода «Мехбуд». Необходимая площадь вентиляционных отверстий должна определяться в соответствии с конструкцией конкретной кровли.

Схемы основных узлов подшивки

1. Карнизный свес с вентиляцией

Типичная последовательность элементов:
стена → стропило → кровельный пирог → карнизный свес → несущий профиль подшивки → перфорированный софит / перфорированная металлическая панель → вентиляционный зазор.

Главный принцип такого узла — оставить предусмотренный проектом путь для поступления воздуха в вентиляционное пространство кровли.

2. Фронтонный свес

Типичная последовательность элементов:
фронтон → край кровельного ската → торцевая конструкция → каркас подшивки → облицовочная панель.

В этом узле особое внимание уделяют защите торцевой части и надежному креплению облицовки. Необходимость перфорации определяется конструкцией вентиляции крыши.

3. Большой навес или коммерческий козырек

Типичная последовательность элементов:
несущая конструкция → подсистема → несущие профили → рейки / панели / кассеты → вентиляционные или технологические элементы → светильники и другие интегрированные системы.

Для таких объектов шаг подсистемы и креплений нужно определять с учетом характеристик облицовки и расчетных нагрузок.

Чек-лист: как выбрать материал для подшивки крыши

Перед заказом материала проверьте:

1. Тип свеса: карнизный, фронтонный или отдельный навес.
2. Вентиляцию: предусмотрен ли приток воздуха через карниз.
3. Размеры: ширину свеса, общую площадь и длину участков.
4. Условия эксплуатации: осадки, солнце, температура, ветровые нагрузки.
5. Материал подсистемы: дерево или металл и его совместимость с облицовкой.
6. Способ крепления: рекомендованный производителем шаг и тип крепежных элементов.
7. Доступ к коммуникациям: освещению, кабелям, водостоку или другим системам.
8. Уход: нуждается ли материал в периодической покраске или обновлении покрытия.
9. Дизайн: цвет, фактуру и соответствие фасаду и кровле.

Распространенные ошибки при подшивке свесов

1. Полностью перекрывать вентиляцию карниза. Если через карниз предусмотрен приток воздуха, необходимо оставить соответствующую вентиляционную площадь.
2. Использовать одинаковую схему для карнизного и фронтонного свеса. Это разные конструктивные узлы, поэтому решения нужно подбирать отдельно.
3. Игнорировать температурное расширение материала. Особенно это важно для ПВХ-панелей и протяженных облицовочных элементов.
4. Крепить панели без учета ветровой нагрузки. Подшивка сама по себе не обеспечивает ветроустойчивость кровли. Надежность зависит от каркаса, подсистемы, креплений и конструктивного расчета.
5. Выбирать материал только по внешнему виду. Нужно также учитывать вентиляцию, долговечность, обслуживание и условия эксплуатации.
6. Не предусматривать доступ к коммуникациям. На больших навесах стоит заранее продумать обслуживание светильников, электропроводки и других систем.

Что выбрать для подшивки свеса

Для частного дома выбор часто делают между деревом, ПВХ-софитами, профнастилом и металлическими системами. Для больших коммерческих свесов и навесов целесообразно также рассматривать реечные, кассетные и панельные металлические конструкции.

Нет одного материала, который был бы оптимальным для всех объектов. При выборе нужно одновременно учитывать конструкцию крыши, необходимость вентиляции, размеры свеса, условия эксплуатации, подсистему и желаемый внешний вид.

Металлические реечные и панельные системы позволяют работать как с небольшими, так и с большими площадями, использовать разные цвета и варианты перфорации. Но, как и для любого другого материала, схема их монтажа и крепления должна соответствовать конструкции конкретного объекта.

FAQ: частые вопросы о подшивке крыши

Чем лучше подшить свес крыши?
Универсального ответа нет. Для частных домов часто используют дерево или ПВХ-софиты, также применяют профнастил и металлические рейки. Для больших навесов и коммерческих зданий часто рассматривают металлические реечные, кассетные или панельные системы.

Чем подшить карниз крыши?
Карниз можно подшить софитами, деревом, профнастилом или металлическими панелями. Если через карниз организован приток воздуха к вентиляционному зазору кровли, нужно использовать перфорированные элементы, решетки или другое предусмотренное проектом вентиляционное решение.

Чем отличается карнизный свес от фронтонного?
Карнизный свес расположен вдоль нижнего горизонтального края ската. Фронтонный проходит вдоль наклонного торца крыши. Через карниз часто организовывается приток воздуха к вентиляционному зазору, поэтому конструкция его подшивки может отличаться.

Нужна ли вентиляция при подшивке крыши?
Это зависит от конструкции кровли. Если кровельный пирог предусматривает вентиляционный зазор с притоком воздуха через карниз, подшивка не должна этот приток перекрывать.

Что лучше: софит или профнастил?
Материалы решают разные задачи. Софиты специально предназначены для подшивки свесов и доступны в перфорированном исполнении. Профнастил имеет больший формат листов и часто используется на хозяйственных, промышленных и коммерческих объектах. Выбор зависит от архитектуры, вентиляции и конструкции подсистемы.

Можно ли подшить крышу металлической рейкой?
Да. Металлические реечные системы используют для свесов частных, общественных и коммерческих зданий, а также больших навесов. Для наружного применения нужно правильно подобрать материал, покрытие, подсистему и схему крепления.

Защищает ли подшивка крышу от сильного ветра?
Подшивка закрывает нижнюю часть свеса и может уменьшать прямое воздействие внешней среды на внутренние элементы. Но она не заменяет расчет ветровых нагрузок и правильное крепление кровли, обрешетки, подсистемы и самой подшивки.

Можно ли полностью закрыть карниз без вентиляционных отверстий?
Только если это допускает конструкция конкретной кровли. Если через карниз должен поступать воздушный поток в вентиляционный зазор, полностью герметичная подшивка нарушит предусмотренную схему вентиляции.
