Интеграция вывесок: Как крепить рекламные конструкции на вентфасад, не повредив герметичность

Введение в проблематику фасадных систем и внешней идентификации

В современной архитектурной и строительной практике концепция внешней оболочки здания претерпела фундаментальные трансформации. Переход от традиционных монолитных стен к многослойным навесным системам был продиктован глобальными требованиями к энергоэффективности, долговечности и эстетической вариативности коммерческой и жилой недвижимости. Навесные вентилируемые фасадные системы стали индустриальным стандартом, поскольку они обеспечивают оптимальный термодинамический баланс: защищают несущие конструкции от резких температурных колебаний, блокируют атмосферную влагу и, благодаря конвекционным потокам в воздушном зазоре, беспрепятственно выводят водяной пар из внутренних помещений. Однако это инженерное совершенство сталкивается с суровыми реалиями коммерческой эксплуатации зданий, где первоочередной потребностью бизнеса становится внешняя визуальная идентификация.

Успешная интеграция вывесок в уже смонтированную навесную оболочку является одним из самых сложных вызовов для инженеров, архитекторов и специалистов по монтажу наружной рекламы. Многослойная структура экрана, состоящая из утеплителя, ветрозащитных мембран, направляющих профилей и хрупкой лицевой облицовки, не рассчитана на случайное вмешательство. Традиционный подход, при котором монтажники пытаются крепить рекламные конструкции непосредственно к тонким лицевым панелям или жестко прикручивать их насквозь к несущей стене длинными металлическими анкерами, приводит к катастрофическим последствиям. Такое некомпетентное вмешательство неизбежно вызывает образование сквозных тепловых пробоев (мостиков холода), разрушение внешних панелей под воздействием ветровых нагрузок и теплового расширения, а главное — полностью нарушается герметичность здания. Влага из атмосферы получает прямой доступ к минераловатной изоляции, что провоцирует ее намокание, потерю теплосопротивления и развитие грибковых поражений внутри стен.

Этот отчет предлагает исчерпывающий, детализированный анализ технологий, протоколов, материаловедческих аспектов и инженерных решений, которые позволяют безопасно и эффективно устанавливать объекты визуальной коммуникации на вентфасад, сохраняя при этом целостность, энергоэффективность и пожарную безопасность всех его функциональных слоев.

Физико-механические особенности вентилируемых фасадов

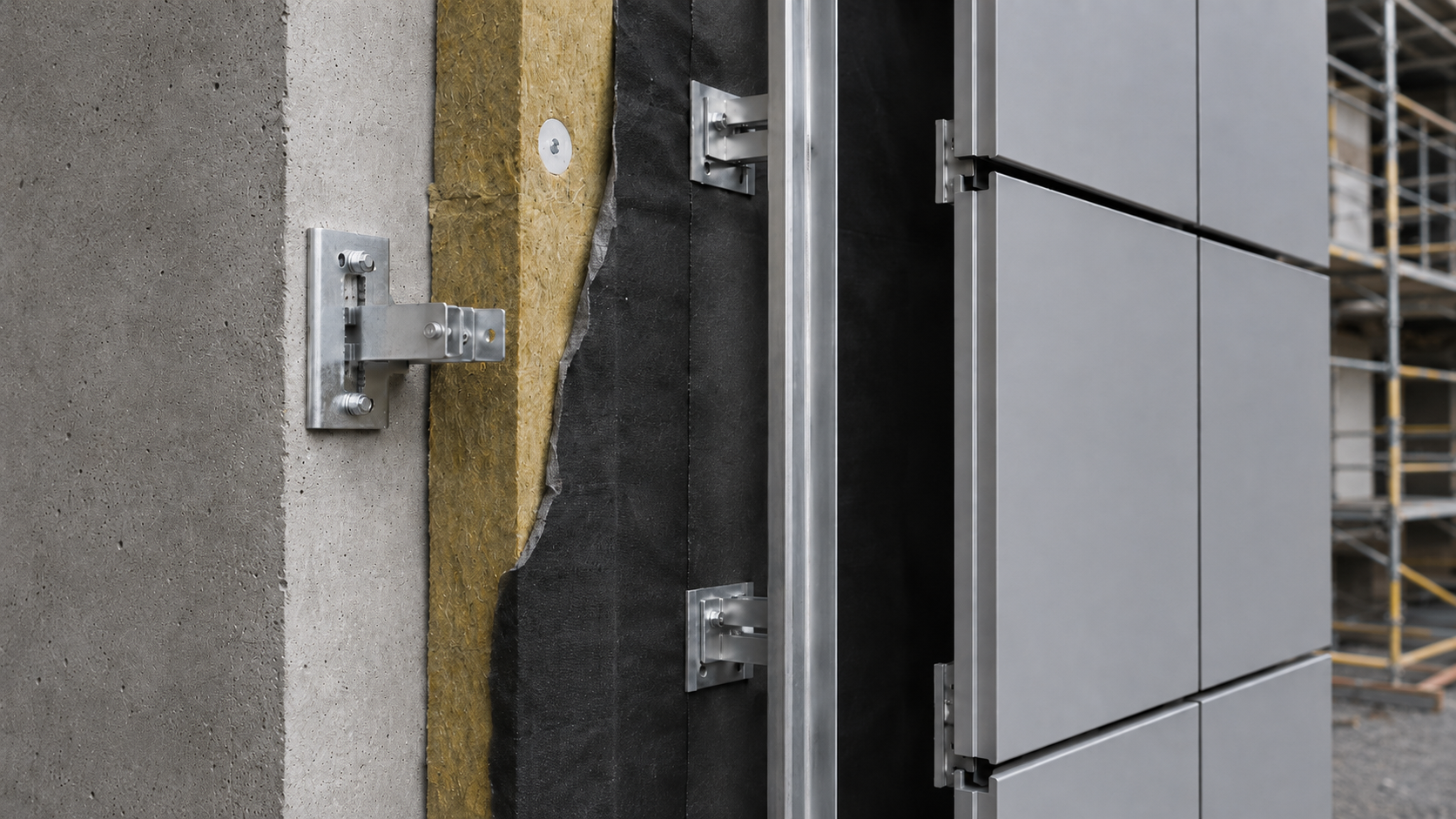

Для глубокого понимания механики безопасного вмешательства в оболочку здания, необходимо сначала детально проанализировать структурную анатомию навесной фасадной системы. Конструкция состоит из четко регламентированной последовательности слоев, каждый из которых выполняет специфическую роль в общем термодинамическом и механическом балансе сооружения. Любое навесное оборудование должно рассматриваться в контексте взаимодействия с каждым из этих слоев.

Фундаментом системы является несущая стена (основание), которая может быть выполнена из монолитного железобетона, полнотелого или пустотелого кирпича, газобетона или пеноблоков. К этому основанию с помощью распорных или химических анкеров крепятся базовые металлические кронштейны. Эти кронштейны — оцинкованные стальные или алюминиевые консоли — являются силовыми элементами, которые проходят сквозь слой теплоизоляции и удерживают на определенном расстоянии от стены систему направляющих профилей (вертикальных и горизонтальных ригелей). Согласно нормативным документам, монтаж систем должен придерживаться строгой последовательности: разметка осей, установка кронштейнов, монтаж теплоизоляционных плит, фиксация направляющих, установка элементов примыкания и пожарной безопасности, и только потом — монтаж облицовочного материала.

Между слоем теплоизоляции (который чаще всего покрывается супердиффузионной гидро-ветрозащитной мембраной) и внешним облицовочным экраном формируется воздушный зазор. Согласно техническим протоколам, размер этого вентиляционного канала между слоем термоизоляции и экраном должен составлять не менее 100 миллиметров, а зазор между плитками облицовки и профилями выдерживается в диапазоне от 8 до 10 миллиметров. Именно благодаря этому пространству работает принцип «вытяжной трубы»: воздух, нагревающийся от стены или солнца, поднимается вверх, захватывая с собой водяной пар, который мигрирует сквозь стены изнутри помещения. Волокнистая структура плит из каменной ваты обладает отличной паропроницаемостью, что способствует беспрепятственному испарению влаги из конструкции, сохраняя стены абсолютно сухими и обеспечивая высокий уровень тепловой защиты. Дополнительным преимуществом такой структуры является высокая способность к поглощения звуковых волн, что существенно снижает уровень воздушного шума в здании.

Проблема возникает в тот момент, когда появляется необходимость крепить рекламные конструкции. Непроектное вмешательство в эту тщательно сбалансированную систему нарушает ее работу на нескольких уровнях. Пробивание мембраны без последующего уплотнения позволяет каплям косого дождя попадать на утеплитель. Жесткое соединение внешнего экрана со стеной через рекламную раму блокирует естественное тепловое расширение облицовки (которая летом может нагреваться до +70°C), что приводит к растрескиванию панелей. Поэтому любое крепежное решение должно обеспечивать свободный ход облицовки относительно крепежных элементов, гарантировать полную гидроизоляцию точек прохода и нивелировать риск промерзания.

Теплофизический анализ и ликвидация мостиков холода

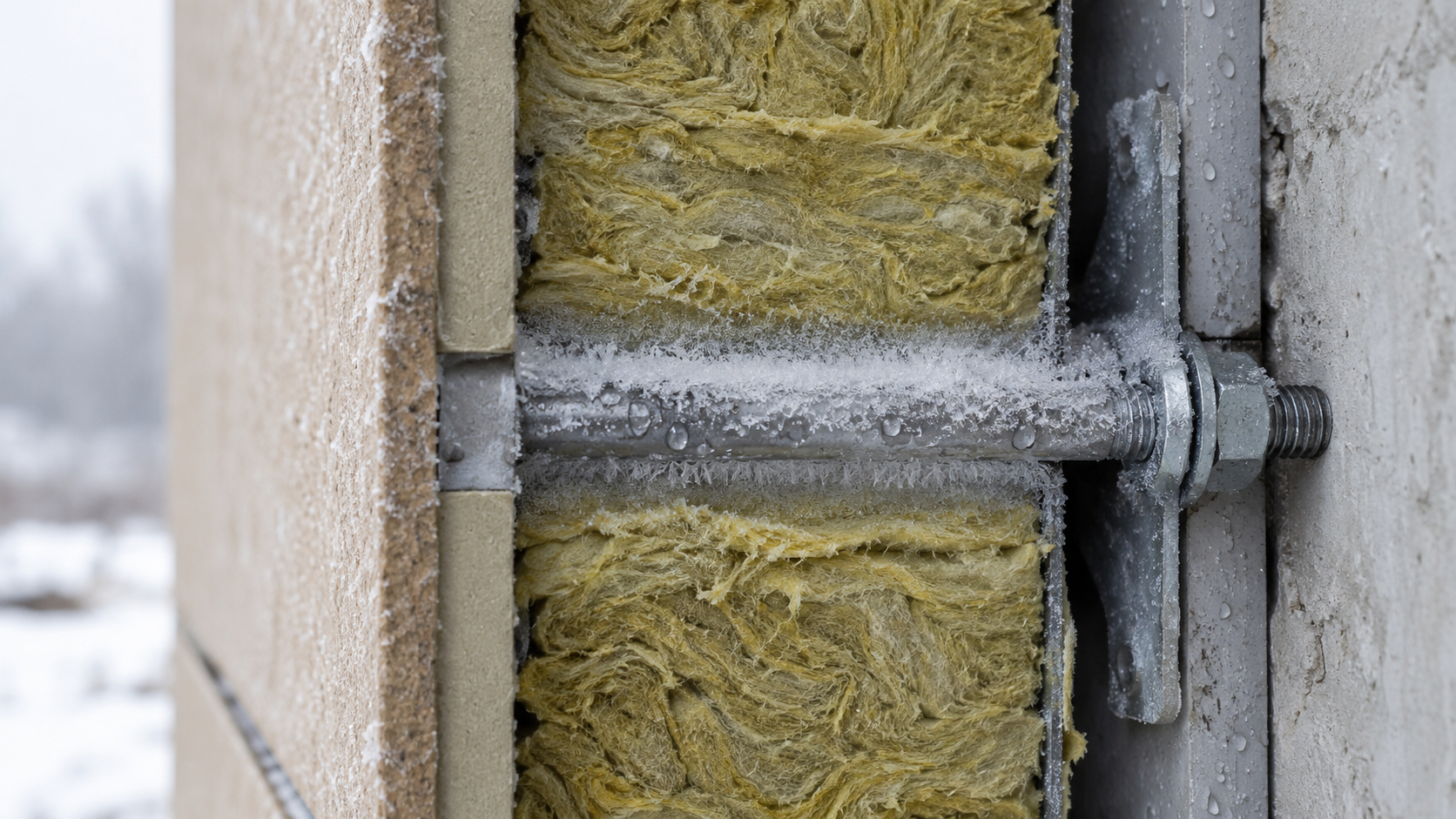

Самым критичным и скрытым последствием неграмотного монтажа внешних элементов на фасад является образование мостиков холода (термических пробоев). Когда стальная резьбовая шпилька или анкер проходит от внешней среды сквозь все слои фасада и углубляется в несущую стену, она действует как идеальный магистральный проводник тепловой энергии.

В зимний период, когда температура наружного воздуха опускается ниже нуля, холодный внешний конец металлического стержня начинает интенсивно отводить тепло от внутренней части стены. Поскольку теплопроводность стали в сотни раз выше теплопроводности минеральной ваты, вокруг металлического анкера внутри стены образуется зона локального переохлаждения. Когда температура на поверхности металла или прилегающего участка стены достигает точки росы, водяной пар, который всегда присутствует в теплом воздухе помещения и диффундирует наружу, мгновенно конденсируется, превращаясь в капли воды.

Эта вода поглощается каменной ватой и материалом стены. Вода является отличным проводником тепла, поэтому намокание даже небольшого объема изоляции вокруг анкера приводит к экспоненциальному увеличению потерь тепла. Со временем постоянная влажность провоцирует разрушение строительных материалов, развитие черной плесени на внутренних стенах помещений, а также ускоренную гальваническую коррозию элементов подсистемы фасада. Кроме того, сложные узлы, такие как примыкания мансардных окон, вентиляционные каналы и места крепления кронштейнов, всегда являются потенциальными точками промерзания, если не принять меры по ликвидации мостиков холода.

Классические терморазрывы для базовых кронштейнов

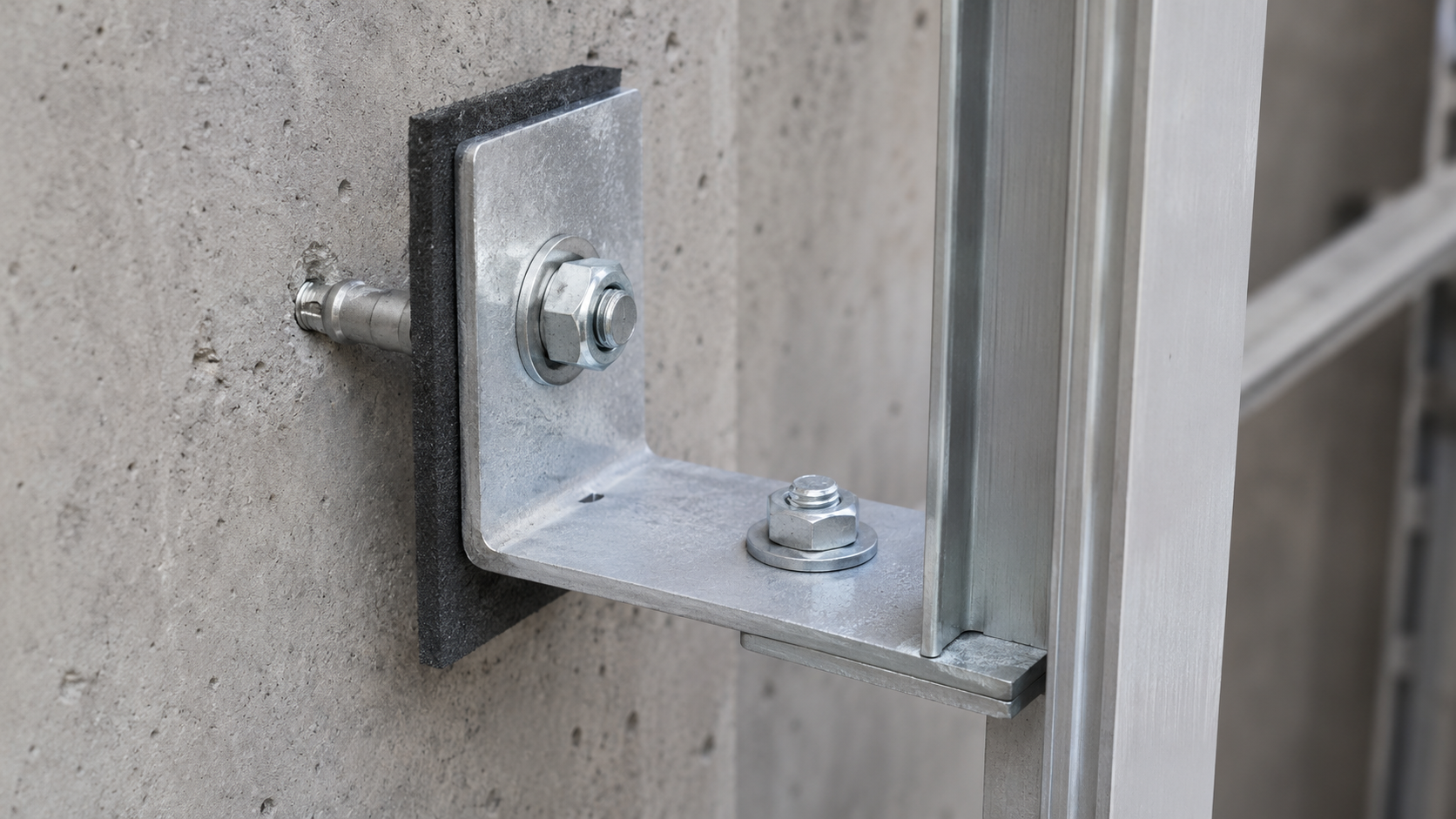

На этапе начального возведения фасадной системы проблема мостиков холода решается путем обязательной установки терморазрывов (теплоизоляционных прокладок) между пятой несущего кронштейна и стеной здания. Применение таких прокладок является императивным требованием строительных норм для всех видов фасадов и материалов стен.

Теплоизоляционные прокладки чаще всего изготавливаются из паронита или жестких полимерных композитов. Их главная функция — минимизация теплопроводности и предотвращение образования «холодных мостов» в месте крепления. Кроме того, паронитовые прокладки выполняют важную электрохимическую функцию: они изолируют алюминиевый или оцинкованный кронштейн от непосредственного контакта с щелочной средой бетона или кирпича, предотвращая развитие контактной коррозии и появление ржавчины. Каждый тип и размер кронштейна (например, коробчатые, П-образные или Г-образные опорные термические разрывы габаритами 75х55х10 мм) комплектуется соответствующей по форме прокладкой, которая устанавливается под анкеры. При монтаже крайне важно придерживаться проектных отступов — анкеры должны устанавливаться на расстоянии не менее 100 миллиметров от края стены, чтобы избежать сколов бетона или кирпича.

Однако, классические кронштейны с паронитовыми прокладками эффективны только на этапе строительства. Если вентфасад уже полностью собран, установка нового базового кронштейна потребует масштабного демонтажа облицовочных кассет, направляющих и разрезания ветрозащитной мембраны, что является экономически и технологически нецелесообразным.

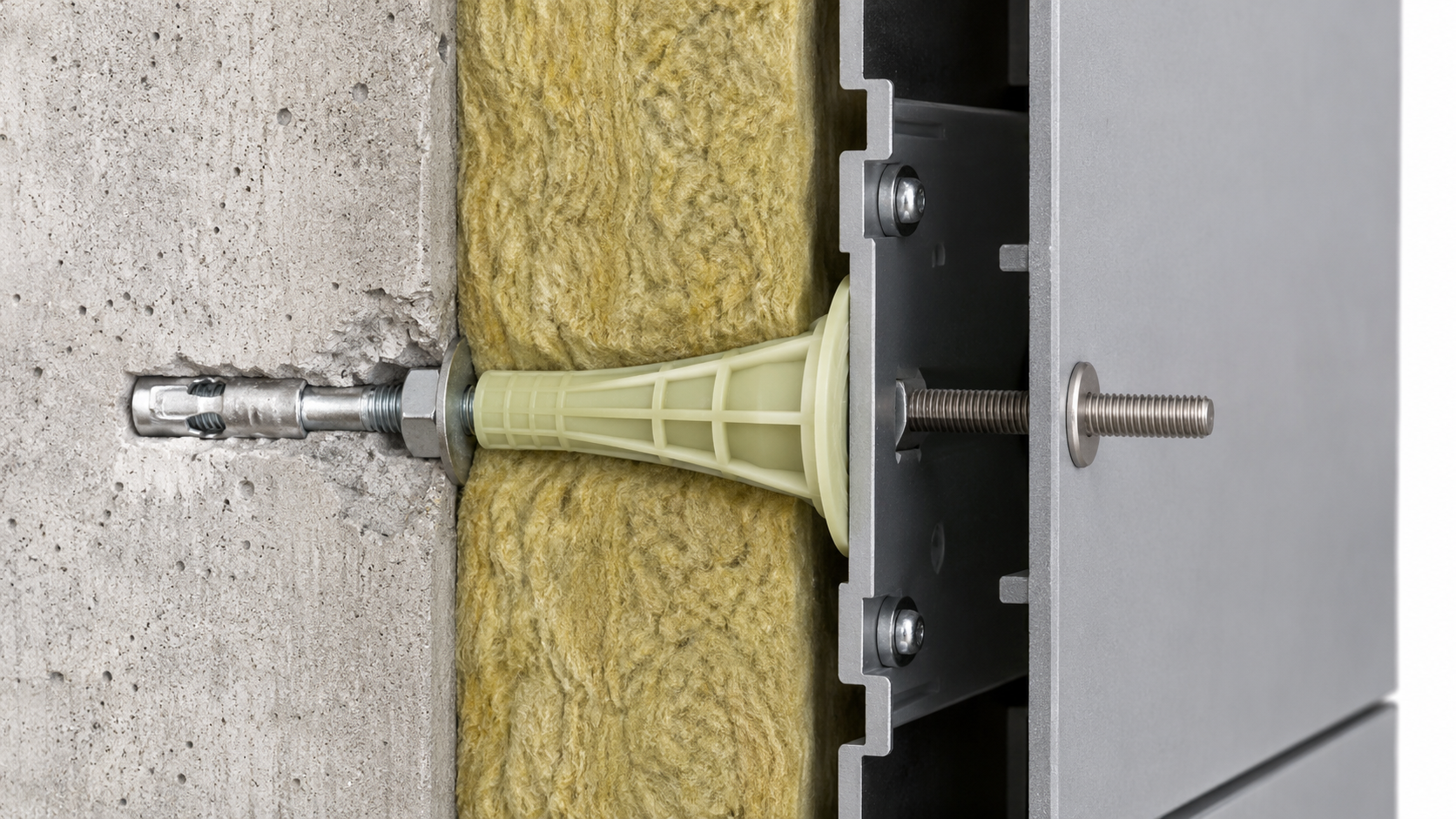

Технологии дистанционного монтажа с термоконусами

Для случаев, когда необходимо осуществить монтаж на готовую стену с изоляцией, ведущие инженеры разработали специализированные системы дистанционного анкерования, которые интегрируют функцию терморазрыва непосредственно в тело крепежного стержня. Наиболее признанным и эталонным решением в этой области являются системы, известные под маркой fischer TherMax. Эта концепция позволяет осуществлять надежное крепление установочных элементов через существующий слой утеплителя или внешней композитной системы теплоизоляции, абсолютно не создавая при этом мостика холода и сохраняя герметичность.

Фундаментальным отличием этой системы является использование уникальной резьбовой шпильки, которая разделена на две части специальным армированным стекловолокном пластиковым конусом. Этот высокотехнологичный элемент выполняет три жизненно важные функции во время интеграции вывесок:

1. Самофрезерование и геометрическая точность: Стекловолоконный пластик обладает настолько высокой механической прочностью, что во время вращения шпильки он способен самостоятельно прорезать (фрезеровать) отверстие в штукатурке или мягком лицевом экране и плотно погружаться в толщу изоляционного материала. Это обеспечивает идеальную посадку (положительное геометрическое смыкание) без необходимости применения специальных фрез или сверл по утеплителю, что экономит время и снижает риск повреждения соседних слоев.
2. Абсолютный термический барьер: Пластиковый конус находится непосредственно в зоне перехода между теплой средой (внутри стены) и холодной (снаружи). Он действует как антихолодный барьер, который физически прерывает металлический мостик между внутренним стержнем (заанкеренным в стену) и внешним крепежным элементом, к которому будет фиксироваться конструкция. Таким образом, потери тепла сводятся почти к нулю, а образование конденсата становится невозможным.
3. Компенсация нагрузок и регулировка: Система дистанционного монтажа позволяет бесступенчато регулировать вылет крепления. Это критически важно для выравнивания положения вывески на неровных поверхностях фасада, избегая при этом любого давления на хрупкие облицовочные материалы и предотвращая образование вмятин или трещин.

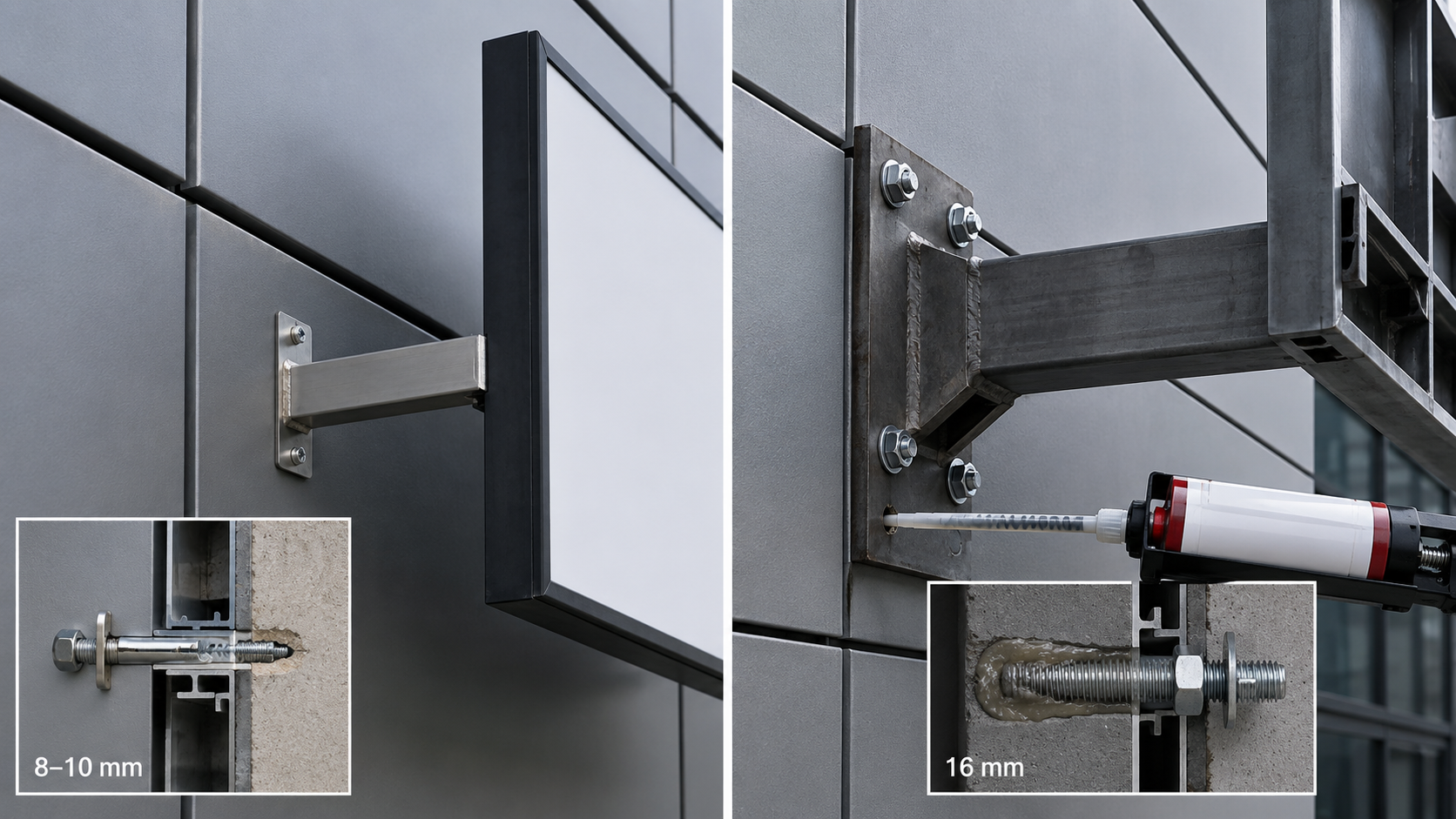

Классификация систем дистанционного монтажа по нагрузке

В зависимости от веса рекламной конструкции и прогнозируемых ветровых нагрузок, инженеры выбирают соответствующий диаметр и тип фиксации дистанционных систем.

Системы меньшего диаметра (8 и 10 мм) обычно устанавливаются с помощью классических универсальных дюбелей в бетон, газобетон или кирпич для обеспечения легких и средних нагрузок. Для их использования в деревянных поверхностях необходимо предварительно просверлить отверстия соответствующего диаметра. Ассортимент таких решений позволяет использовать метрические винты М6, саморезы 6,3 мм и различные виды шурупов для ДСП.

Однако, когда речь идет о крупногабаритной наружной рекламе, ситуация кардинально меняется. Вывески, выступающие за плоскость фасада, действуют как паруса. Они испытывают колоссальные ветровые нагрузки, которые трансформируются в силы на вырывание и срез в точках крепления. Для таких задач используются системы диаметром 12 и 16 мм, которые обязательно интегрируются с химическими анкерами.

Согласно инструкциям, массивный анкерный стержень из оцинкованной стали фиксируется в несущем основании с помощью высокопрочных инъекционных смол (таких марок как FIS EM Plus, FIS V, FIS SB или их экологичных аналогов). В случае полнотелых материалов (бетон), смола заполняет отверстие и полимеризуется, образуя монолитное соединение. Если стена выполнена из пустотелого кирпича или керамзитоблоков, дополнительно применяются сетчатые анкерные гильзы, которые позволяют химическому составу равномерно распределиться внутри пустот, создавая надежный пространственный замок. Такое соединение гарантирует беспрецедентную безопасность и способность выдерживать тяжелые вибрационные нагрузки от порывов ветра. На внешнем конце армированного конуса размещается метрическая шпилька из нержавеющей стали, к которой непосредственно фиксируется металлокаркас вывески.

Механическая подготовка и монтаж закладных деталей для сверхтяжелых конструкций

В ситуациях, когда проектируется размещение сверхтяжелых рекламных установок — например, крупноформатных светодиодных медиафасадов, массивных крышных конструкций, частично опирающихся на стены, или объемных пилонов — даже усиленных дистанционных креплений может быть недостаточно. В таких случаях инженерный расчет требует интеграции полноценных несущих закладных деталей непосредственно в каркас здания с последующим выводом крепежных консолей наружу. Оптимальнее всего этот процесс реализовывать на этапе возведения здания или во время капитальной реконструкции экстерьера.

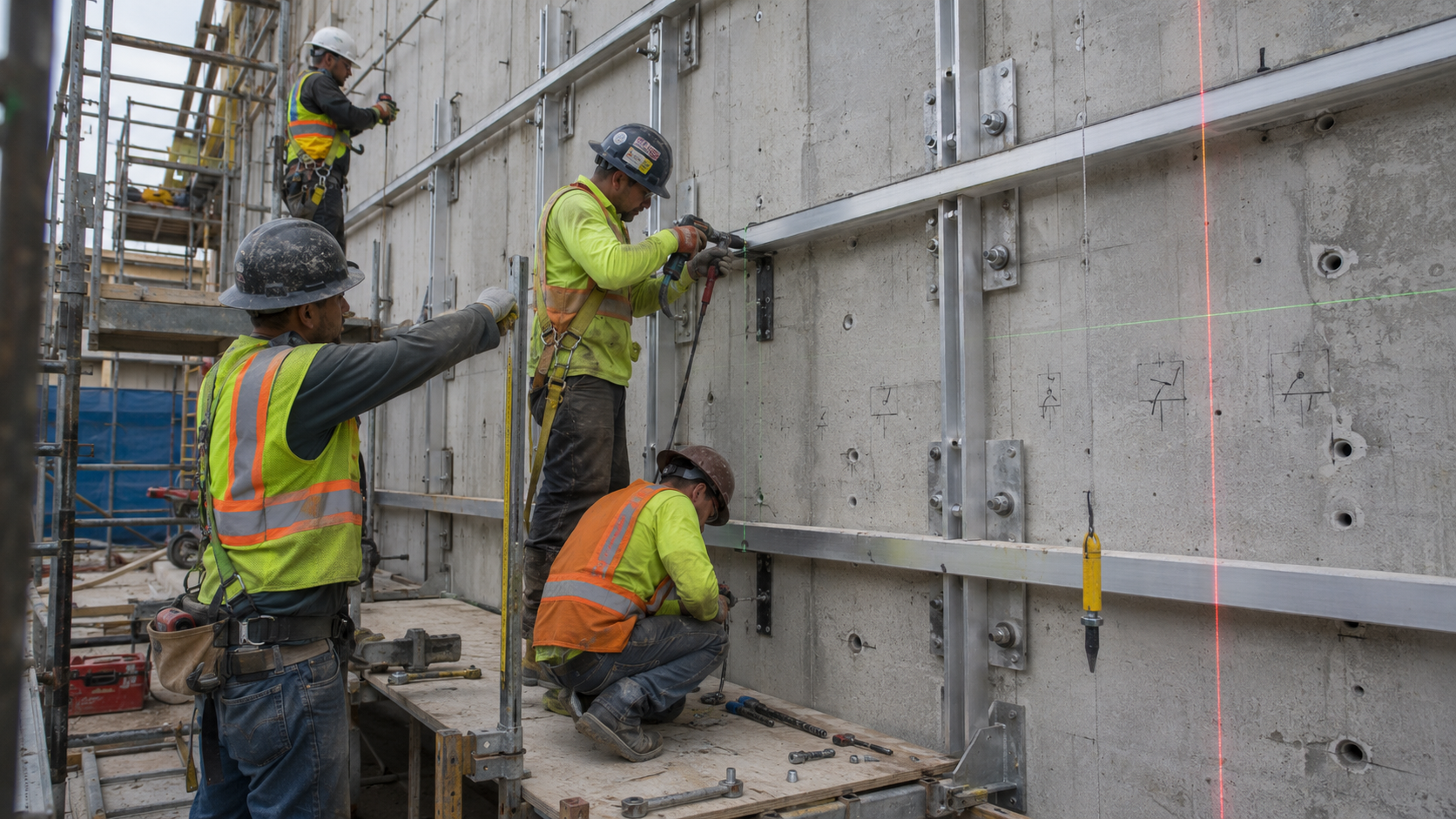

Процедура обустройства подсистемы для таких задач жестко регламентирована. Установка базовых кронштейнов для разметки фасадного поля начинается с прецизионных измерений. Используя лазерные нивелиры или гидравлические уровни, рулетки, тонкие шнуры или леску диаметром не менее 1 мм и металлические отвесы весом не менее 1 кг, геодезисты отмечают крайнюю нижнюю точку установки первого несущего элемента в соответствии с архитектурным проектом.

После определения начальной координаты, в стене просверливается отверстие на расчетную глубину. Устанавливается первый базовый кронштейн, который фиксируется мощным распорным или химическим анкером. Как отмечалось ранее, под пяту кронштейна обязательно устанавливается терморазрывная паронитовая прокладка, а сам анкер должен находиться на безопасном расстоянии от краев стены. Определив вторую крайнюю нижнюю точку, между этими базовыми элементами натягивается шнур (леска), вдоль которого устанавливается весь нижний ряд кронштейнов с заданным проектом шагом. Аналогичная процедура повторяется для крайнего верхнего ряда кронштейнов по всей плоскости фасада. Впоследствии между верхним и нижним рядами натягиваются вертикальные струны, формируя идеальную геометрическую сетку для установки остальных опорных узлов. Таким образом, вся стена здания обвязывается силовыми поясами несущих консолей, способных выдерживать равномерно распределенные и сосредоточенные нагрузки.

Для создания закладных под рекламные конструкции используются усиленные металлопрокатные изделия. Номенклатура профилей включает Г-образные алюминиевые уголки (например, равнополочные 30х30х1 мм анодированные, разнополочные 20х40 мм или массивные 50х50 мм), П-образные и коробчатые направляющие. Сырье для этих элементов — это, как правило, первичный экструдированный алюминий (например, сплав АД31) или высококачественная оцинкованная сталь толщиной от 0,7 до 3,0 мм. Такие системы часто оснащаются усиленными термическими разрывами алюминиевого опорного типа (например, модификации ПК-55-150 или ПКО-55-60), которые разработаны специально для строительства в приморских регионах со среднеагрессивной солевой средой, а также в зонах с повышенной сейсмической активностью и строгими пожарными нормами.

Когда металлическая консоль или закладная труба выводится наружу сквозь плоскость экрана, крайне важно соблюдать правило компенсационных зазоров. Между металлическим стержнем и краями отверстия в облицовочной панели (будь то керамогранит, фиброцемент или композит) обязательно оставляют свободное пространство. Этот зазор позволяет панели свободно расширяться летом и сжиматься зимой. Если бы крепление было жестко зажато в отверстии, тепловое расширение большого фасадного листа привело бы к неизбежному растрескиванию материала вокруг точки фиксации. Однако, наличие этого зазора создает прямой путь для проникновения атмосферной влаги и ветра внутрь системы, что переводит нас к следующему критическому этапу — многоконтурной герметизации.

Герметизация точек прохода: Сохранение гидро- и ветрозащиты

Обеспечение абсолютной водонепроницаемости в местах, где элементы подсистемы или крепежные шпильки проходят сквозь фасадный пирог, является главным условием долговечности как самого здания, так и навесной вывески. Внутренняя структура фасада защищена специальными полимерными пленками — супердиффузионными гидро-ветрозащитными мембранами.

Эти мембраны выполняют двойную функцию. С одной стороны, они защищают утеплитель от капель влаги, которые могут попасть под облицовку во время сильных косых дождей, а также предотвращают выдувание волокон минеральной ваты восходящими потоками воздуха в вентиляционном зазоре. С другой стороны, благодаря своей микропористой структуре, мембрана свободно пропускает сквозь себя водяной пар (обеспечивает диффузию), выходящий из помещений, позволяя утеплителю «дышать» и оставаться сухим. В отличие от обычных полиэтиленовых пленок, которые полностью блокируют движение пара и создают эффект парника, мембраны стабилизируют температуру и влажность в конструкции, что является критически важным для сохранения тепла и предотвращения появления плесени. Практический опыт доказывает, что отказ от использования качественных мембран или нарушение их целостности приводит к тому, что утеплитель быстро разрушается, «оседает» и покрывается грибком.

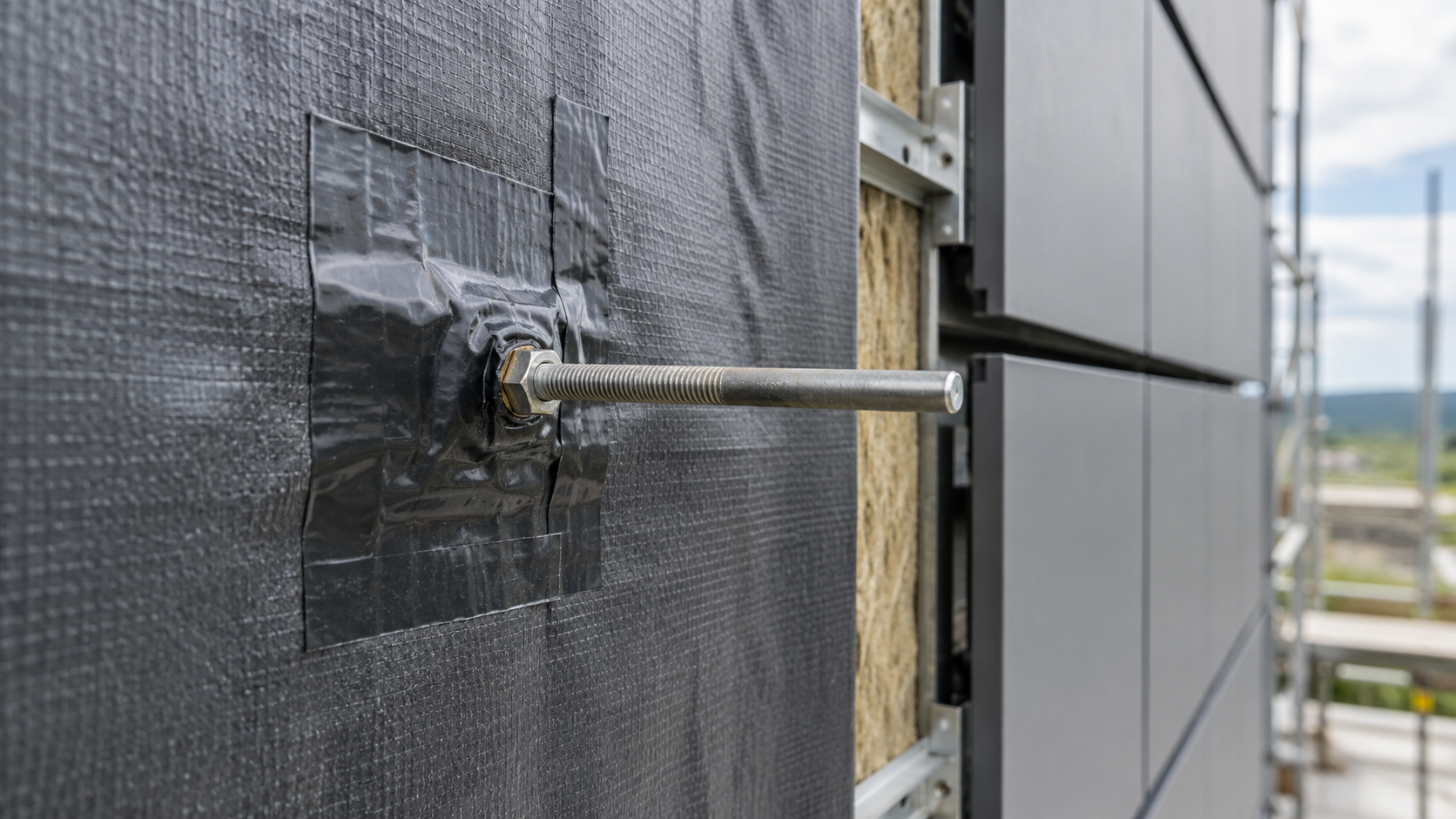

Если во время монтажа вывески мембрана прокалывается для установки кронштейна, этот прорыв должен быть немедленно запечатан. Технология требует герметизации швов и мест проколов с помощью специализированных акриловых или бутиловых клеевых лент, с соблюдением правильного нахлеста материалов (обычно 10–15 см) для обеспечения надежного барьера от воды. Однако, для круглых шпилек или профильных труб этого недостаточно.

Эластичные уплотнители из полимерных каучуков

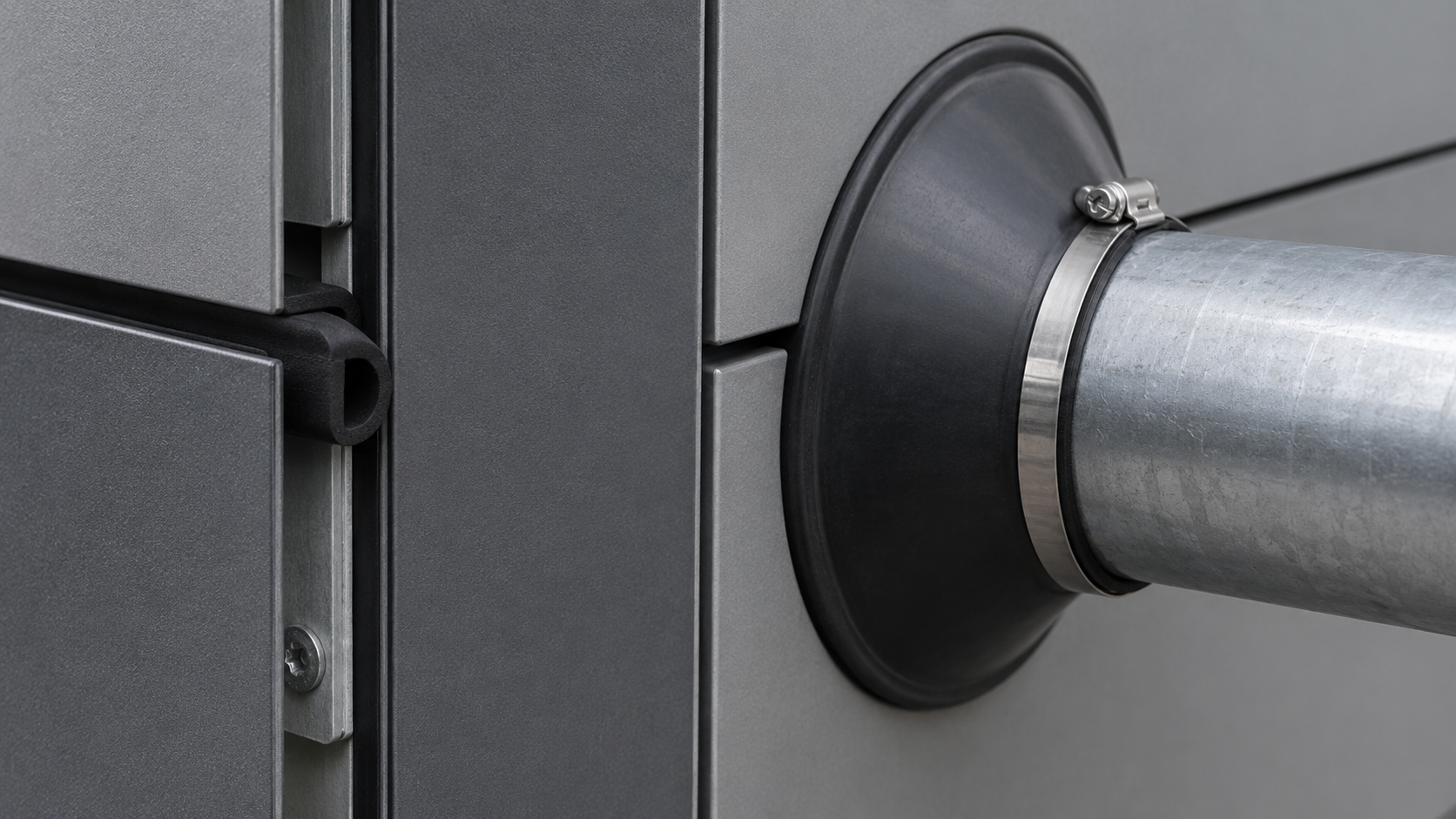

Для физического перекрытия щелей вокруг металлических элементов, пронизывающих внешний экран, эффективнее всего применять формованные эластичные уплотнители, изготовленные из этиленпропилендиенового каучука (ЭПДМ). Этот материал отличается феноменальной стойкостью к наиболее агрессивным атмосферным факторам: он не трескается под воздействием жесткого ультрафиолетового излучения, устойчив к озоновому старению и не теряет эластичности в экстремальных температурах.

Согласно эксплуатационным характеристикам, ЭПДМ-резина способна выдерживать постоянное тепловое воздействие до +90°C, а кратковременные температурные пики (например, нагрев черных фасадных панелей под прямыми солнечными лучами) могут достигать +150°C без разрушения молекулярной структуры материала. Она также химически инертна и хорошо переносит действие разбавленных кислот и щелочей, часто содержащихся в атмосферных осадках в сильно загрязненных промышленных районах. Главное преимущество гибких уплотнителей из ЭПДМ заключается в их способности поглощать тепловые и механические колебания конструкции. Когда вывеска вибрирует под воздействием ветра, каучуковая манжета растягивается и сжимается вместе с металлом, сохраняя надежную герметизацию отверстия и не допуская проникновения влаги внутрь фасада.

Ассортимент таких изделий позволяет подобрать решение для любой задачи. Для уплотнения небольших линейных зазоров между панелями или вокруг кронштейнов применяются самоклеящиеся профили. Например, D-образные профили из ЭПДМ выпускаются в различных конфигурациях: от миниатюрных размеров (7х6 мм для перекрытия зазоров 2-3,5 мм) до массивных индустриальных сечений (21х15 мм, способных надежно закрыть щель от 8 до 12 мм). Для герметизации круглых труб большого сечения (например, опор для крышных рекламных установок) применяются специальные конусные уплотнители с широким фланцем. Ширина такого фланца может достигать 150 мм, что соответствует строгим европейским строительным нормам, обеспечивая максимально большую площадь поверхности приклеивания. Сам конус плотно охватывает трубу и дополнительно фиксируется обжимными металлическими хомутами из нержавеющей стали, создавая абсолютно непроницаемый барьер.

Применение жидких герметиков нового поколения (Гибридные полимеры)

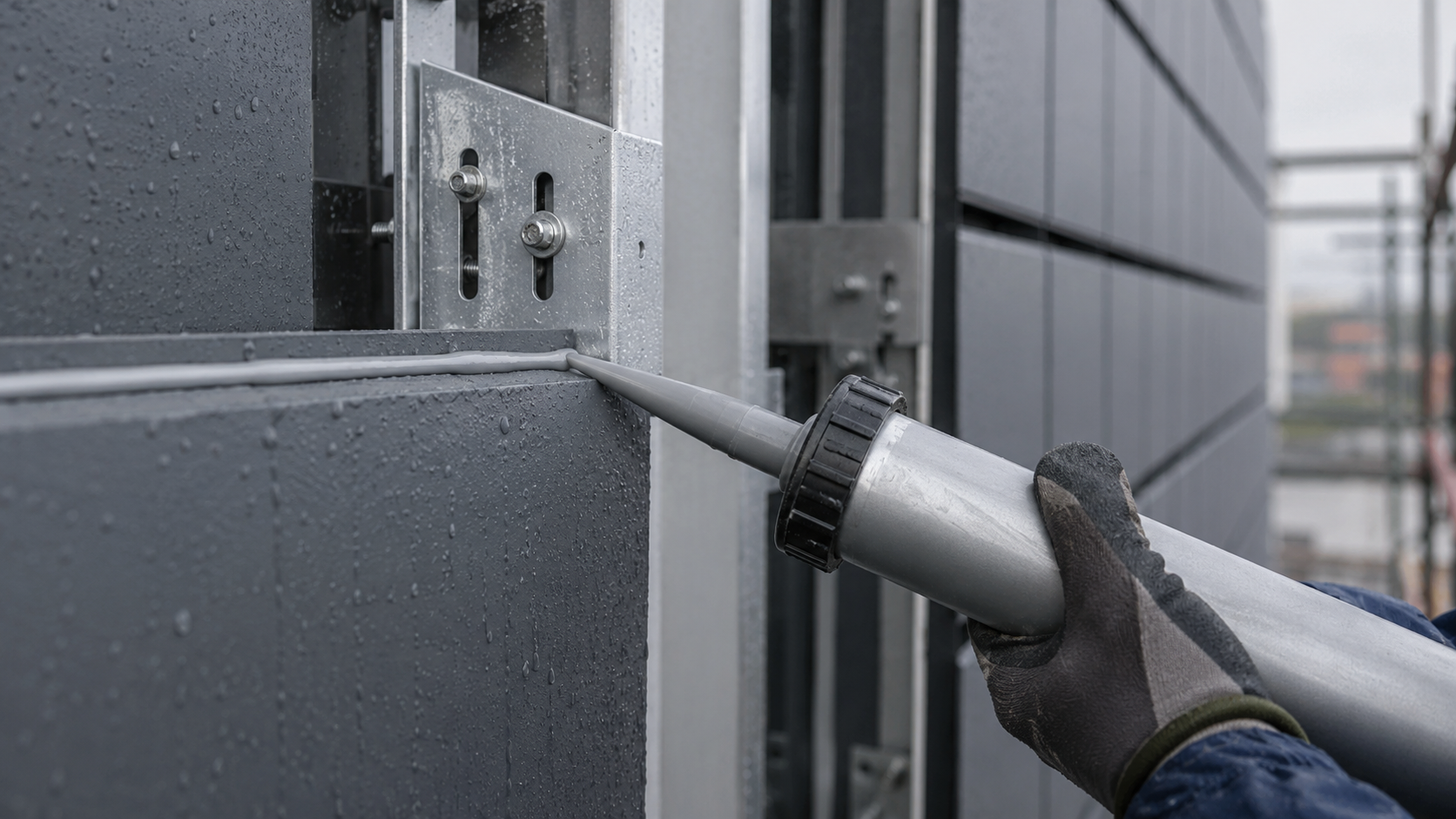

Даже при использовании каучуковых манжет или термоконусов, финальная герметизация внешних стыков — непосредственно между шпилькой крепления, краем отверстия в облицовочной панели и самой рекламной конструкцией — требует применения жидких герметизирующих смесей (мастик). В прошлом для этих целей широко использовались силиконовые или полиуретановые герметики, однако в условиях современных фасадов они выявили ряд существенных недостатков. Силикон со временем начинает выделять пластификаторы, на которые налипает атмосферная пыль, образуя грязные потеки на фасаде; кроме того, он принципиально не поддается окрашиванию. Полиуретан, хоть и прочный, может разрушаться под длительным воздействием интенсивного ультрафиолета и требует идеально сухой поверхности для нанесения, что делает монтаж во время дождя или мороси невозможным.

Наиболее технологичным, современным решением для фасадных работ является использование гибридных герметиков на основе МС-полимеров. Эта передовая строительная химия объединяет в себе лучшие свойства силиконов (эластичность, устойчивость к ультрафиолету) и полиуретанов (высокая механическая прочность, адгезия).

МС-полимерные составы обеспечивают исключительную, беспраймерную адгезию почти ко всем строительным материалам: керамограниту, алюминиевым композитным панелям, фиброцементу, стали, стеклу и пластикам. Важнейшим эксплуатационным преимуществом МС-полимеров является механизм их отверждения: они полимеризуются благодаря реакции с влагой, содержащейся в окружающем воздухе. Это означает, что такие герметики можно наносить непосредственно на влажные поверхности или даже под водой, что является бесценным качеством при выполнении срочных монтажных работ в осенне-зимний период. После отверждения эти составы сохраняют феноменальную эластичность на протяжении многих десятилетий, эффективно компенсируя сдвиговые нагрузки и вибрации от вывески. Они абсолютно устойчивы к солнечной радиации, не выделяют токсичных летучих растворителей, не дают усадки в процессе высыхания и, что очень важно для сохранения эстетики фасада, легко окрашиваются любыми фасадными красками. Это позволяет сделать точки выхода креплений визуально незаметными на общем фоне здания.

Методы крепления без нарушения целостности фасада

В случаях, когда цель проекта — крепить рекламные конструкции небольшой массы и габаритов (например, навигационные таблички у входа, интерьерные логотипы из экструдированного пенополистирола, плоские акриловые буквы, информационные стенды из ПВХ пластика), инженерам целесообразно рассмотреть методы фиксации, которые вообще не требуют механического проникновения (сверления) сквозь вентфасад. Отсутствие сквозных отверстий полностью исключает риск разгерметизации оболочки и образования тепловых пробоев, сохраняя все первичные характеристики экрана.

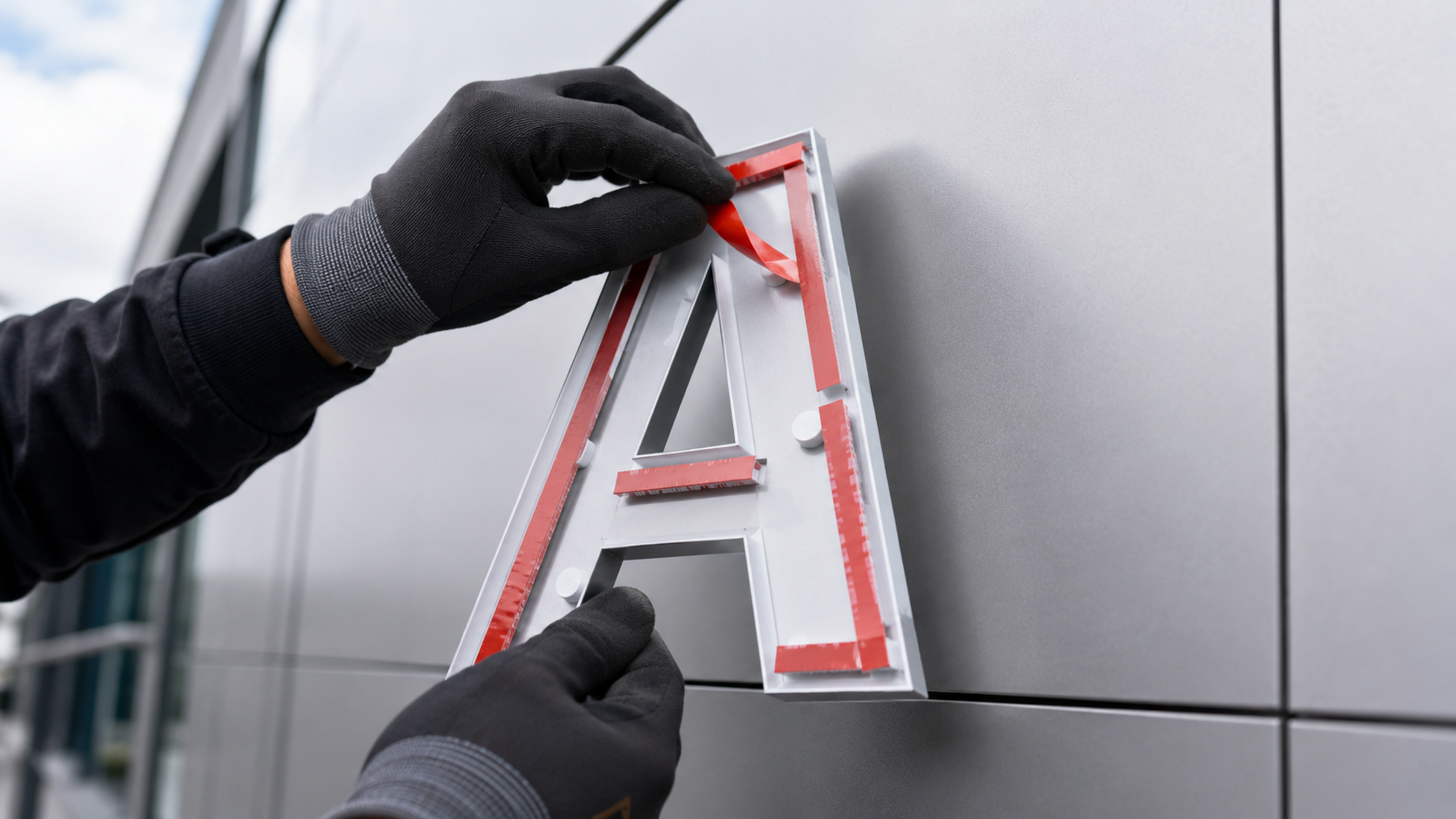

Индустриальные клеевые ленты и структурное остекление

Для установки легких рекламных элементов на плоские, непористые поверхности облицовочных кассет (например, на алюминиевые композитные панели, гладкоопалубочный фиброцемент или полированный керамогранит) чаще всего применяют индустриальные клеевые системы высокой прочности. Технология безмеханического крепления, использующая двусторонние ленты на основе вспененного акрила, позволяет создавать надежные, долговечные соединения, которые способны выдерживать экстремальные атмосферные воздействия, постоянную влагу и значительные температурные перепады.

Выбор правильного адгезива критически зависит от микротопографии (рельефа) поверхности фасада. Если поверхность экрана идеально ровная и гладкая, специалисты рекомендуют использовать тонкие акриловые ленты (например, толщиной от 0,5 до 1 мм). Они обеспечивают максимально плотное прилегание деталей и создают практически невидимый шов между вывеской и стеной, создавая эффект левитации. Однако, если облицовка имеет выраженную структурную поверхность (например, рустованный камень, рифленый клинкер или фиброцементная доска с имитацией текстуры натурального дерева), тонкие ленты не смогут обеспечить достаточную площадь адгезионного контакта. В таких сложных случаях технология безальтернативно требует применения толстых вспененных лент. Благодаря своей упругой, вязко-эластичной природе, основа таких лент способна деформироваться под давлением, проникая во все микронеровности и заполняя рельеф, что позволяет достичь монолитного, прочного соединения на молекулярном уровне.

Важным технологическим аспектом использования акриловых клеевых систем является строгая подготовка поверхности и контроль условий окружающей среды во время монтажа. Поверхность фасада должна быть тщательно очищена от органических загрязнений, пыли и обязательно обезжирена изопропиловым спиртом или специализированными химическими активаторами адгезии (праймерами). Кроме того, большинство акриловых лент требует соблюдения определенного температурного режима во время нанесения. Обычно температура воздуха и поверхности должна быть не ниже +10°C. При более низких температурах акриловый клеевой слой теряет свою первоначальную клейкость (становится жестким) и не способен правильно смочить поверхность субстрата для создания начальной адгезии.

Альтернативные методы бесконтактной демонстрации

Кроме жесткого клеевого метода, для временных, сезонных или сменных экспозиций могут использоваться другие инженерные и дизайнерские подходы.

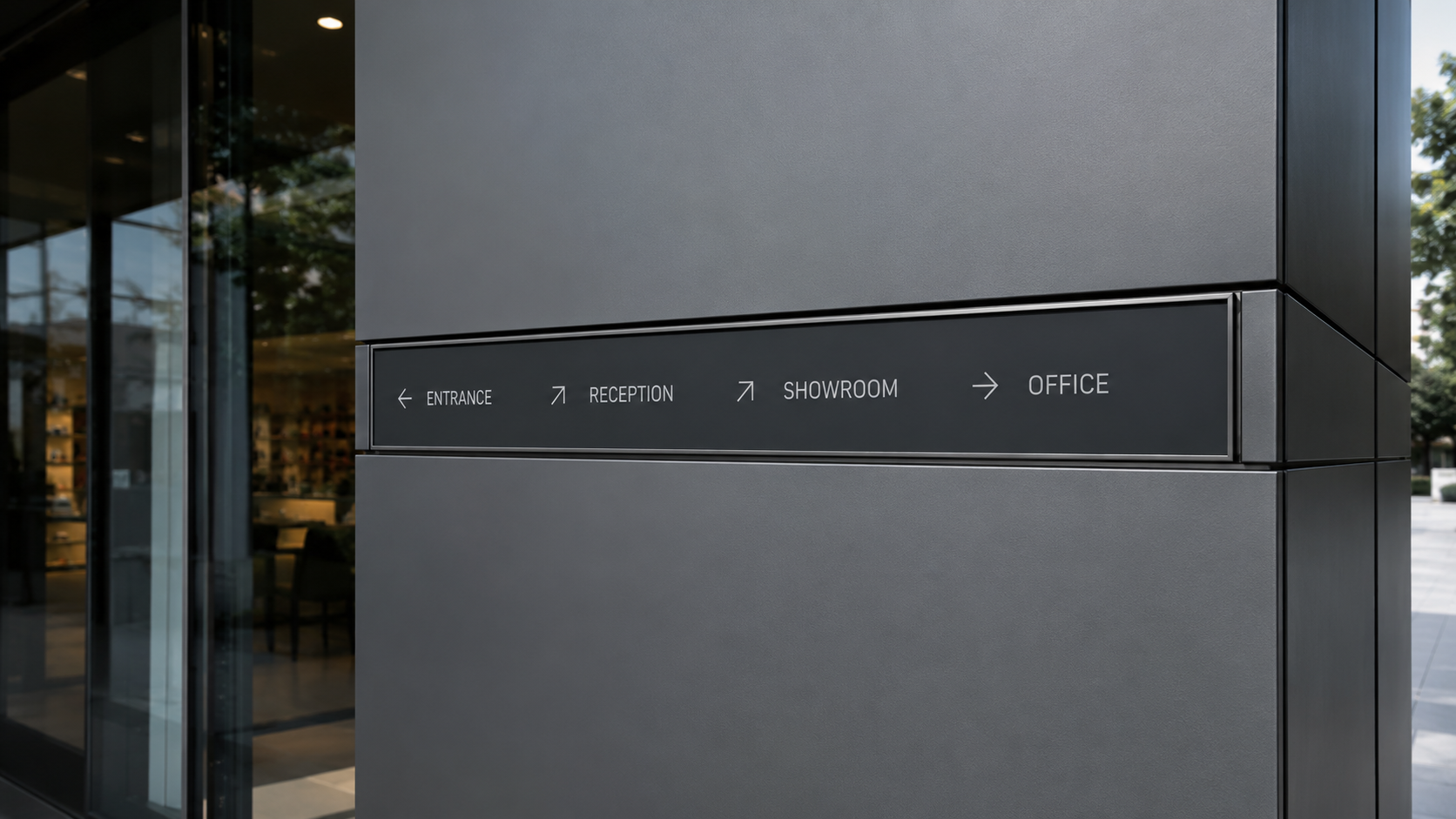

Для вывесок, требующих частой замены контента, применяются системы профильного обрамления (зажимные рамки или клик-системы). Информационные носители из пенопласта или пластика размещаются в изящных алюминиевых рамах, которые обеспечивают профессиональный вид и добавляют дополнительный уровень механической защиты от вандализма или погодных условий, позволяя при этом за считанные секунды заменить постер. Сама рама при этом может быть закреплена на фасаде с помощью специальных крючков или зажимов, которые цепляются непосредственно за технические швы между облицовочными кассетами, абсолютно не повреждая их лицевую плоскость.

Если вывеска должна быть мобильной или устанавливается внутри помещений со сложной геометрией стен, часто используют текстильные застежки (липучки). Одна часть ленты клеится к стене, другая — к вывеске. Это позволяет легко снимать рекламный носитель для очистки или изменения положения без использования инструментов. Для демонстрации навигационных элементов часто применяют подвешивание к потолку с помощью тонких стальных тросов, использование настольных мольбертов, стендов в форме А-рамки (сэндвич-доски для рекламы на тротуарах) или закрытых прозрачных витрин. Установка декоративных стоек (дистанционных держателей), удерживающих вывеску на расстоянии от стены, позволяет создать эффектный трехмерный объем и игру теней, что существенно повышает премиальность внешнего вида.

Противопожарная безопасность при интеграции рекламных носителей

Отдельным, критически важным и строго регламентированным этапом проектирования наружной рекламы на фасадах зданий является безусловное соблюдение норм пожарной безопасности. Навесной вентилируемый фасад, по самой своей природе, является потенциально опасной конструкцией в случае возникновения пожара. Воздушный зазор между утеплителем и облицовочным экраном, который обычно обеспечивает вентиляцию, в случае попадания пламени начинает работать как гигантская дымовая труба. Восходящий поток горячего воздуха создает сверхмощную тягу, что способствует мгновенному распространению огня по всей высоте здания, превращая локальное возгорание в масштабную катастрофу.

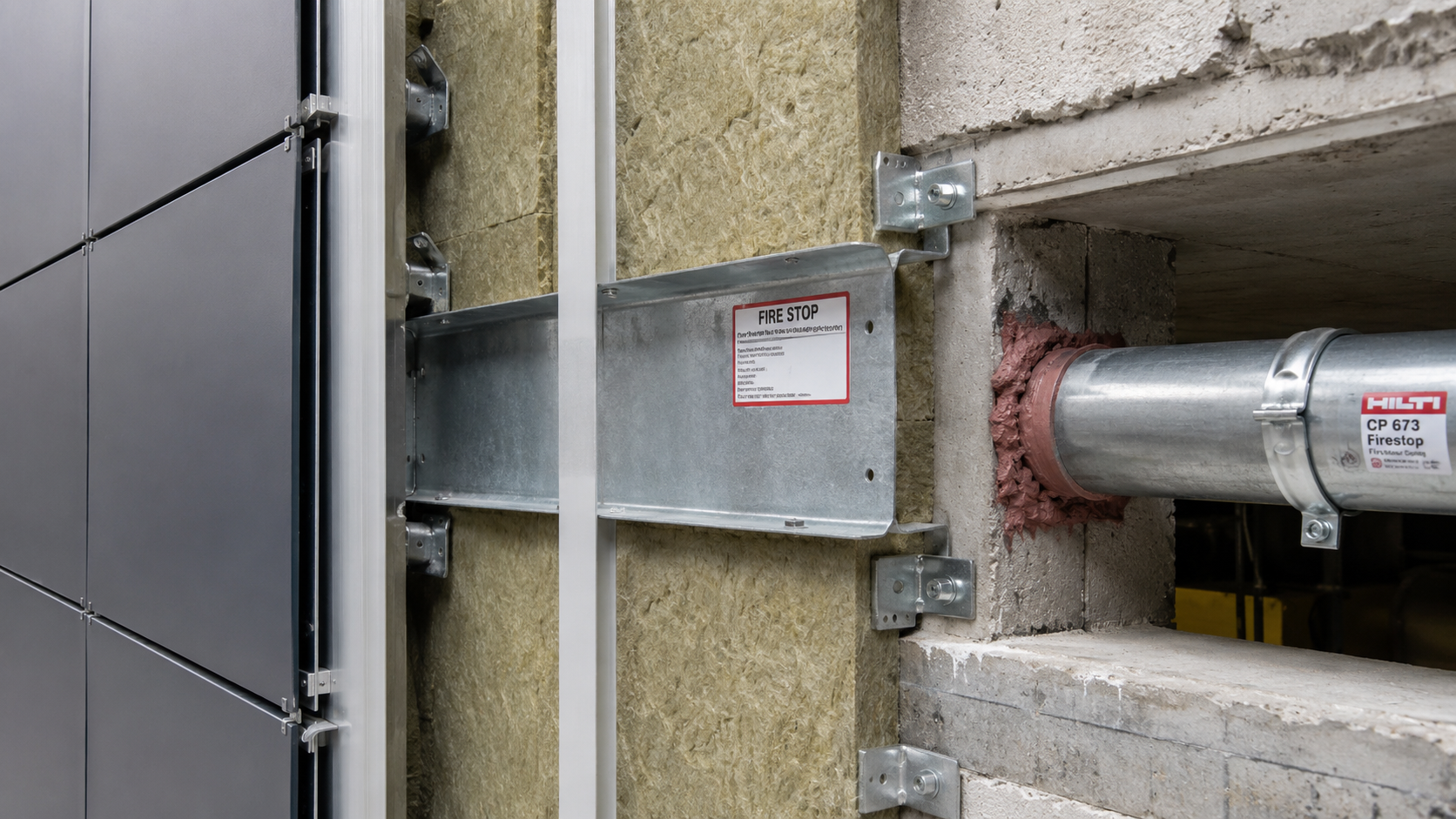

Чтобы исключить такой сценарий, нормативная документация требует обязательной установки в системе фасада противопожарных коробов и специальных отсечек. Противопожарные отсечки — это сплошные металлические пластины (обычно изготовленные из оцинкованной или жаропрочной нержавеющей стали), которые устанавливаются горизонтально в воздушном зазоре по всему периметру здания с четко определенным шагом по высоте (например, на уровне каждого этажа). Также они обязательно монтируются как обрамление вокруг всех оконных и дверных проемов. Их единственная цель — физически перекрыть воздушную тягу в зазоре и предотвратить распространение горения ветрозащитной полимерной пленки или случайного мусора в случае возникновения открытого огня. Кроме того, правильная фасадная подсистема должна комплектоваться исключительно негорючими материалами изоляции, такими как плиты из каменной (базальтовой) ваты. Волокнистая неорганическая структура минеральной ваты гарантирует высочайшую пожарную безопасность, поскольку этот материал способен выдерживать прямое действие огня и плавится только при температурах свыше 1000°C, служа надежным барьером для пламени.

При интеграции вывесок, особенно массивных, необходимо провести тщательный инженерный аудит, чтобы гарантировать, что подсистема рекламной конструкции или ее громоздкие корпусы не нарушают структурную целостность пожарных отсечек. Например, если проектируется большой световой короб, перекрывающий значительную часть фасада, его геометрия не должна создавать дополнительных, неконтролируемых внешних каналов для движения воздуха, которые могли бы позволить пламени обойти существующие пожарные барьеры здания.

Отдельное внимание уделяется электробезопасности, ведь большинство современных вывесок являются световыми. Все электрические коммуникации, питающие вывеску (магистральные кабели для питания светодиодных модулей, трансформаторы, блоки питания), должны прокладываться исключительно в огнеупорных металлических трубах или специальных безгалогеновых гофрированных каналах, не поддерживающих горение. Места, где кабельные трассы проходят сквозь фасадную оболочку внутрь здания, должны герметизироваться не обычными пенами, а специальными огнезащитными мастиками или уплотнителями. Эти материалы обладают свойством термического расширения (вспучивания) при воздействии высоких температур, мгновенно перекрывая отверстие, блокируя доступ кислорода и предотвращая проникновение токсичного дыма в помещение. Для надежной фиксации кабельных линий и гофротруб к несущим элементам подсистемы используются долговечные металлические или термостойкие нейлоновые хомуты с винтовым креплением.

Архитектурно-эстетические требования и динамическая компенсация нагрузок

Во время проектирования инженерных узлов крепления важно учитывать не только механическую прочность и термодинамические характеристики, но и безупречную эстетику фасада. Современная коммерческая облицовка (архитектурная сетка, клинкерный кирпич, полированный камень) является чрезвычайно дорогим материалом. Грубые, выступающие детали крепления, металлические пластины или потеки от герметиков могут безнадежно испортить внешний вид премиальной недвижимости.

В современной передовой практике архитекторы и монтажники стараются проектировать узлы примыкания таким образом, чтобы максимально скрыть элементы подсистемы рекламной конструкции, интегрируя их непосредственно в технологические швы между фасадными кассетами или плиткой. Например, если для облицовки фасада используется декоративная клинкерная плитка, имитирующая английский кирпич (с типичными размерами лицевой части 65х250 мм, 85х280 мм или 200х400 мм), инженеры рассчитывают координаты кронштейнов для вывески так, чтобы они выходили наружу исключительно в местах расшивки цементных швов между плитками. Такой подход позволяет полностью избежать сверления самой керамической плитки, которое часто приводит к ее неконтролируемому растрескиванию и порче материала. Более того, крепление через шов делает возможным легкий и безболезненный демонтаж вывески в будущем (при смене арендатора здания) с последующей косметической заделкой небольшого отверстия в шве стандартным ремонтным раствором, возвращая фасаду первозданный вид.

Что касается противостояния динамическим нагрузкам, необходимо понимать, что любая вывеска, установленная на относе от стены (даже на расстоянии нескольких сантиметров), работает как аэродинамический парус. Ветровая нагрузка на такую конструкцию непостоянна и рассчитывается с учетом специфических аэродинамических коэффициентов здания, розы ветров в регионе и высоты расположения вывески над уровнем земли. Энергия ветровых порывов трансформируется в мощные вибрации, передающиеся на консоли, создавая циклические крутящие моменты и знакопеременные нагрузки на срез в точках крепления.

Именно поэтому использование высокотехнологичных термических конусов, усиленных стекловолокном (как в вышеупомянутых системах дистанционного монтажа), настолько обосновано с инженерной точки зрения. Композитные материалы на основе стекла и полимерных смол обладают высоким модулем упругости и способностью к рассеиванию энергии. Это позволяет им поглощать и демпфировать мелкие вибрации от порывов ветра, выступая своеобразными амортизаторами. Благодаря этому разрушительные микроудары не передаются непосредственно на жесткие, но хрупкие материалы несущей стены (такие как газобетон, пеноблок или пустотелый керамический кирпич), защищая их от постепенного крошения вокруг анкера и расшатывания крепления.

Выводы и комплексные инженерные рекомендации

Процесс, главная цель которого состоит в том, чтобы надежно крепить рекламные конструкции на современный многослойный вентфасад, является комплексной инженерно-архитектурной задачей, требующей глубокого понимания законов строительной физики, термодинамики и материаловедения. Любое игнорирование или грубое нарушение технологических протоколов на этапе монтажа неизбежно запускает цепную реакцию разрушений: от деградации теплоизоляционных свойств здания из-за образования сквозных мостиков холода и накопления внутреннего конденсата, до ускоренной гальванической коррозии металлических несущих элементов и необратимой порчи дорогостоящей фасадной облицовки.

На основе всестороннего анализа предоставленных данных, строительных норм и физических процессов, формулируется следующий свод ключевых рекомендаций, призванный обеспечить максимальную долговечность зданий и сохранение абсолютной герметичности фасадных оболочек при проведении работ по интеграции вывесок:

1. Минимизация деструктивного вмешательства: Для легких и средних рекламных элементов (таких как информационная навигация, объемные буквы из пенопласта или акрила, плоские логотипы) приоритетным выбором должны стать бесконтактные методы фиксации. Использование двусторонних лент на основе вспененного акрила сверхвысокой прочности позволяет надежно монтировать вывески на гладкие или текстурированные панели без единого механического прокола фасадной системы.
2. Обязательное использование термически разделенных креплений: Все без исключения сквозные анкерования должны выполняться с применением специализированных систем дистанционного монтажа (например, технологий с армированными стекловолокном термоконусами). Эти системы физически прерывают мостик проводимости тепла от внешнего металлического стержня к анкеру в несущей стене. Этот подход является безальтернативным для предотвращения переохлаждения стен и образования конденсата в толще минеральной ваты.
3. Применение химического анкерования для тяжелых нагрузок: При установке массивных рекламных установок (крупногабаритные маркизы, тяжелые лайтбоксы, крышные установки, медиаэкраны) фиксация опорных шпилек в несущее основание должна осуществляться исключительно с помощью инъекционных полимерных растворов. Химические анкеры заполняют все пустоты, равномерно распределяют напряжение в материале стены и способны выдерживать самые высокие ветровые и вибрационные нагрузки без риска вырывания.
4. Комплексное восстановление гидро- и ветробарьера: Каждый прокол внешней супердиффузионной мембраны и каждое технологическое отверстие в облицовочном экране должны быть идеально запечатаны во избежание намокания утеплителя. Для круглых труб и опорных консолей следует применять фланцевые манжеты и гибкие D-профили из химически и термически стойкого ЭПДМ-каучука, эффективно компенсирующие тепловое расширение деталей.
5. Применение эластичной герметизации швов нового поколения: Для финальной гидроизоляции внешних узлов примыкания между металлическими элементами крепления и фасадными панелями необходимо отказаться от устаревших силиконов в пользу гибридных герметиков на основе МС-полимеров. Они гарантируют феноменальную адгезию без праймеров, сохраняют эластичность десятилетиями, полностью устойчивы к ультрафиолету и могут без проблем наноситься даже во влажных погодных условиях.
6. Превентивное планирование подсистемы: Для сверхтяжелых рекламных конструкций лучшим решением является проектирование и установка усиленных базовых кронштейнов (с массивными паронитовыми терморазрывами) еще на этапе общестроительных работ по возведению фасада, с соблюдением нормативных отступов от краев стен и точным выводом креплений в технологические швы облицовки.

Строгое соблюдение изложенных технологических регламентов и понимание физических процессов, происходящих внутри навесных систем, гарантирует, что коммерческая визуальная идентификация здания будет интегрирована максимально безопасно. Такой профессиональный подход позволяет бизнесу реализовывать свои маркетинговые задачи без какого-либо ущерба для энергоэффективности, долговечности, пожарной безопасности и безупречной эстетической привлекательности современного архитектурного сооружения.
