Прием работ у подрядчика: Чек-лист при проверке смонтированного вентилируемого фасада

Сложная инженерная природа современных ограждающих конструкций требует беспрецедентного уровня технического надзора на всех этапах их возведения. Навесная фасадная система с вентилируемой воздушной прослойкой является не просто декоративной оболочкой здания, а активным многослойным термодинамическим комплексом. Каждый компонент этой системы — от анкерного дюбеля и несущего кронштейна до слоя теплоизоляции, ветрозащитной мембраны и наружной облицовочной панели — выполняет строго определенную функцию в условиях постоянного и агрессивного воздействия ветровых, температурных, влагокинетических и сейсмических нагрузок.

Процедура инспектирования и финального согласования выполненных работ не может сводиться к поверхностной визуальной оценке завершенного объекта. Это глубокий, методологически выверенный и нормативно обоснованный процесс, опирающийся на требования государственных строительных норм и физико-механические закономерности работы материалов. В этом экспертном отчете разворачивается исчерпывающая архитектура надзора за выполнением монтажа, формируется детализированный реестр проверки и анализируются скрытые угрозы, возникающие вследствие отклонения от утвержденных технологических протоколов.

Фундаментальная нормативная база и государственные стандарты

Базисом для проведения любых инспекционных, измерительных и согласовательных процедур является отечественная нормативно-правовая база, которая четко регламентирует допустимые параметры материалов и методы их установки. Эксплуатационная безопасность, прогнозируемая долговечность и заявленная теплофизическая эффективность фасадной оболочки должны безупречно соответствовать комплексу взаимосвязанных стандартов.

Основным отраслевым документом, классифицирующим требования к конструкциям с воздушной прослойкой, является ДСТУ Б В.2.6-35:2008. Этот стандарт регламентирует общие технические условия, критерии оценки качества, методы натурного контроля и предельно допустимые отклонения для наружных стен с индустриальными элементами. Для сравнения и комплексного понимания отрасли специалисты технического надзора также опираются на смежный стандарт ДСТУ Б В.2.6-36:2008, описывающий системы со штукатурной отделкой, поскольку принципы подготовки основания в них схожи.

Параллельно с оценкой механической устойчивости, согласование объекта требует подтверждения его тепловой и пожарной безопасности. Оценка тепловой эффективности опирается на ДБН В.2.6-31:2021, определяющий базовые параметры тепловой изоляции и общей энергоэффективности зданий, тогда как огнестойкость и способность системы противостоять распространению пламени проверяется согласно ДСТУ 9072:2021. Все проектные расчеты, которые подрядчик воплощает на строительной площадке, должны соответствовать положениям ДБН В.2.6-33:2018 по проектированию стен с фасадной теплоизоляцией. Более того, техническое сопровождение и мониторинг состояния уже смонтированных систем регулируется ДСТУ-Н Б В.2.6-88:2009, что делает процесс контроля непрерывным даже после сдачи объекта в эксплуатацию.

Документальное сопровождение и акты освидетельствования скрытых работ

Наиболее критичным аспектом документального обеспечения процедуры сдачи-приемки является своевременное и юридически правильное оформление актов на закрытие скрытых работ. Фасадная система является многослойной, и после установки наружного облицовочного экрана проверить качество теплоизоляции или надежность крепления кронштейнов становится физически невозможно без разрушения конструкции.

Согласно приложению к ДБН А.3.1-5:2009, регулирующему организацию строительного производства, согласование фасадных систем невозможно без фиксации этапов, результаты которых скрываются последующими строительными операциями. Подрядчик обязан поэтапно предъявлять инженеру по техническому надзору следующие элементы:

1. Подготовленную поверхность несущей стены (основания).
2. Смонтированный металлический каркас с крепежными элементами и установленными терморазрывными прокладками.
3. Уложенный слой минераловатной теплоизоляции с зафиксированными тарельчатыми дюбелями.
4. Смонтированную защитную паропроницаемую пленку (мембрану) до начала установки направляющих профилей и декоративных плит.

Отсутствие подписанных актов на эти скрытые работы делает юридически ничтожным финальное согласование объекта, поскольку инспектор не может верифицировать несущую способность подсистемы и подтвердить отсутствие локальных теплопотерь, которые способны полностью свести на нет энергоэффективность всей модернизации.

Геодезическая подготовка и экспертиза несущего основания

Процесс экспертной проверки начинается задолго до того, как на строительной площадке появятся первые элементы металлического каркаса. Состояние несущей стены здания является тем фундаментальным фактором, который определяет стратегию анкеровки, выбор длины кронштейнов и методику выравнивания общей плоскости.

Подрядчик должен выполнить полную ревизию стенового ограждения, очистить его от остатков слабых слоев старой штукатурки, промышленной грязи, пыли и биологических поражений. Игнорирование структурных трещин и неровностей, или начало работы на неподготовленной пыльной поверхности со временем неизбежно приводит к нестабильности распорных анкеров. Под воздействием пульсирующих ветровых нагрузок (чередование давления и отсоса) слабое основание крошится, что вызывает расшатывание креплений и создает риск обрушения секций фасада.

На этапе подготовки императивным требованием является проведение натурных испытаний прочности крепления дюбелей непосредственно на объекте. С помощью специального динамометрического оборудования проводится тест на вырывание анкера из материала стены. Только базируясь на этих инструментальных измерениях, инженер-проектировщик определяет фактическое рабочее нагружение на один узел крепления, что позволяет математически рассчитать необходимое количество анкеров на каждый квадратный метр конструкции.

Помимо проверки механической устойчивости, специалист по надзору должен проанализировать геодезическую съемку здания. Геодезическая сетка дает объективное понимание фактических пространственных отклонений плоскости от идеальной вертикали. Нормативы устанавливают, что отклонения поверхностей и углов существующей кладки от вертикали не должны превышать 10 мм на один этаж, а общее смещение оси здания не должно превышать 30 мм для сооружений высотой более двух этажей. Эти данные критически важны для правильного подбора номенклатуры несущих кронштейнов. Например, если перепад плоскости старой кирпичной стены составляет 60 мм, использование стандартных кронштейнов одинаковой длины не позволит вывести плоскость направляющих профилей в нулевой уровень без искусственного выгибания металла, что является грубым нарушением технологии.

Механика анкеровки и теплофизика кронштейнов

Подсистема является несущим остовом навесной конструкции. Она берет на себя статическую массу наружной облицовки, динамическую силу ветрового давления и отсоса, а также последствия необратимых и обратимых температурных расширений металла. В зависимости от бюджета и условий среды, материалом для каркасов служат оцинкованная сталь, экструдированный алюминий или нержавеющая сталь, расчетный срок службы которых колеблется от 50 лет и выше. Проверка этого этапа является наиболее ответственной, поскольку от надежности каркаса напрямую зависит безопасность людей, находящихся рядом со зданием.

Инспекция начинается с детального осмотра узлов крепления кронштейнов к основанию. Важнейшим теплофизическим требованием здесь является наличие изолирующей терморазрывной прокладки между металлической пятой кронштейна и поверхностью стены. Металлы обладают чрезвычайно высоким коэффициентом теплопроводности. Если смонтировать стальной или алюминиевый кронштейн непосредственно на бетон или кирпич, он превратится в мощный радиатор, который будет интенсивно отводить тепло из помещения наружу. Без паронитовой, полиуретановой или пластиковой прокладки каждый узел крепления образует точечный мостик холода. В зимний период это приводит к локальному снижению температуры на внутренней поверхности стены в помещении ниже точки росы. Как следствие, водяной пар из воздуха конденсируется на этих охлажденных участках, провоцируя увлажнение обоев и стремительное развитие токсичных плесневых грибков. Инспектор обязан сплошным методом проверить наличие и правильное центрирование этих терморазрывов под каждым кронштейном. Более того, применение анкерных креплений, не имеющих подтвержденной коррозионной стойкости, категорически запрещается.

Пространственная геометрия и термодинамика несущего каркаса

Установка рядовых вертикальных или горизонтальных направляющих профилей сопровождается жесткими пространственными допусками. Выставление их в единую плоскость осуществляется с помощью высокоточного лазерного инструментария или классическим методом натягивания маркерных нитей параллельно плоскости перекрытий каждого этажа.

На этом этапе к работе системы подключаются законы термодинамики твердых тел. Под воздействием солнечной радиации в летний период металлические направляющие нагреваются до температур свыше 70 градусов по Цельсию, что вызывает их значительное линейное расширение. Соответственно, строго запрещается выполнять стыковку смежных направляющих профилей без расчетного компенсационного зазора. Если профили смонтированы вплотную друг к другу, при нагревании они начнут удлиняться и упираться друг в друга. Это создаст колоссальное внутреннее напряжение, которое приведет к выгибанию каркаса, срезанию стальных заклепок или даже отрыву массивных облицовочных плит. Минимальный размер этого зазора обязательно рассчитывается в проекте (обычно он составляет от 5 до 10 мм) и подлежит обязательной инструментальной проверке с помощью металлических щупов.

Также инженер по надзору должен тщательно проконтролировать схему распределения точек жесткого и подвижного крепления направляющих к кронштейнам. Правильная конструкция предполагает, что один профиль имеет только одну точку жесткого крепления (например, на верхнем или центральном кронштейне), которая фиксирует его базовое пространственное положение. Все остальные кронштейны на этом профиле соединяются с ним через специальные овальные отверстия, образуя подвижное соединение. Это позволяет металлу свободно скользить вверх или вниз при изменении температуры окружающей среды. Грубым нарушением, которое должен выявить надзиратель, является жесткая проклепка всех узлов без исключения, что полностью парализует компенсационные возможности системы. Кроме того, правилами установлено, что отверстия под заклепки должны располагаться на расстоянии не менее 1.5 диаметра от края профиля во избежание разрыва металла под нагрузкой. Запрещается самовольно вырезать пазы в направляющих (например, для пропуска труб строительных лесов) или крепить элементы лесов непосредственно к несущим фасадным профилям, так как это нарушает их расчетную прочность.

Деформационные швы здания и дилатационные профили

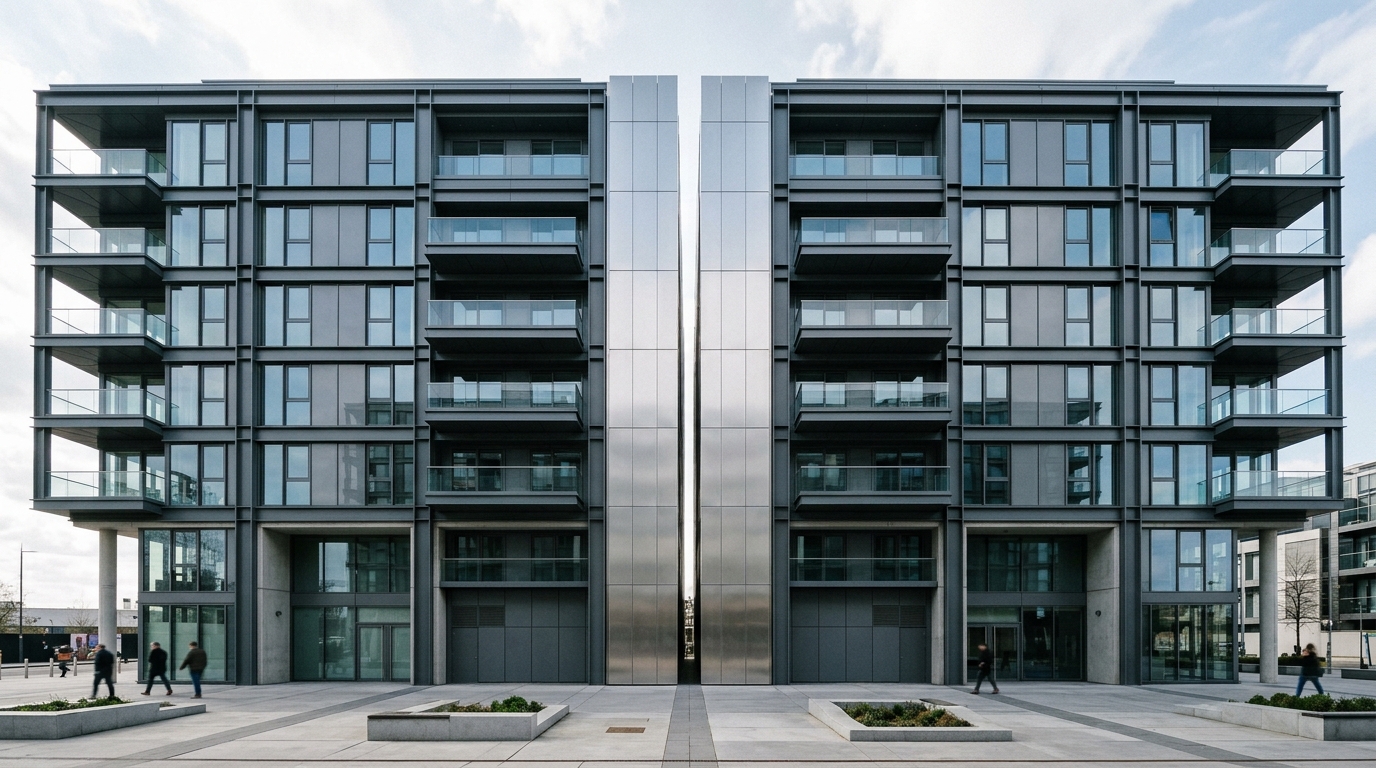

Любое масштабное сооружение подвергается микродвижениям, связанным с усадкой грунтов, сейсмическими колебаниями или массивными температурными перепадами. Для предотвращения появления неконтролируемых трещин в теле здания проектировщики закладывают специальные деформационные швы, которые разрезают сооружение на отдельные независимые блоки. Каркас навесной системы должен безупречно повторять эти швы, иначе смещение двух частей здания разорвет металлическую подсистему.

Для надежной защиты и правильной гидроизоляции таких зон используются специализированные дилатационные компенсационные профили (например, производства компаний Arfen или Bella-Plast). Эти профили оснащены эластичной вставкой, которая способна расширяться и сжиматься вместе с движением стен, поддерживая функциональность фасада даже в сложных эксплуатационных условиях. Ширина архитектурных деформационных швов на стенах может достигать 50 мм, и правильно подобранный дилатационный профиль нивелирует нагрузку, обеспечивая целостность конструкции. Принимая работы, инспектор проверяет непрерывность этих швов по всей высоте фасада и отсутствие жестких перемычек между независимыми блоками.

Теплоизоляционный контур: физика материалов и правила монтажа

Энергосберегающая функция фасада напрямую зависит от изотропности теплоизоляционного контура. Чаще всего для таких систем применяют гидрофобизированные плиты из минеральной (каменной) ваты, которые характеризуются высокой паропроницаемостью и абсолютной негорючестью. Использование материалов низкой плотности или самовольное уменьшение проектной толщины изолятора является критической ошибкой, что приводит к смещению точки росы в толщу несущей стены и значительным потерям энергии.

Технология позиционирования и крепления минеральной ваты

Плиты утеплителя должны монтироваться с обязательной перевязкой вертикальных швов (по принципу кирпичной кладки в шахматном порядке). Это предотвращает образование сплошных линейных щелей по всей плоскости стены. Любая щель между плитами — это прямой канал для циркуляции морозного воздуха непосредственно у несущей конструкции, что формирует масштабные термические пробои и нивелирует эффективность дорогостоящей теплоизоляции. Все случайные зазоры, возникающие из-за неровностей стены или подрезки материала, должны быть тщательно уплотнены клиновидными вставками из идентичной минеральной ваты. Использование обычной полиуретановой монтажной пены в минераловатных фасадах без согласования с проектировщиком считается нарушением из-за разницы в показателях паропроницаемости и горючести, хотя существуют специализированные клей-пены для определенных типов систем.

Крепление теплоизоляции выполняется механическим способом с помощью специальных пластиковых дюбелей с широкими тарельчатыми головками. Количество дюбелей на квадратный метр и схема их расположения строго регламентируются аэродинамическим расчетом на отрыв ветровым потоком (обычно от 5 до 8 штук на квадратный метр, с увеличением их количества в краевых и угловых зонах здания). Отклонение вертикальности просверленных отверстий под дюбели относительно плоскости стены не должно превышать +2%, а отклонение диаметра отверстия от значения, указанного в паспорте крепления, допускается только в пределах ±5%.

Недостаточная глубина анкеровки или экономия на количестве дюбелей приводит к тому, что под воздействием турбулентных воздушных потоков в вентиляционном зазоре плита минеральной ваты начинает вибрировать, постепенно отслаивается от стены и может сползти или обвалиться внутри конструкции. Расстояние от лицевой полки металлической направляющей до внешней грани закрепленного утеплителя должно составлять минимум 40 мм, что гарантирует сохранение жизненно необходимого пространства для движения воздуха. При этом категорически запрещается продавливать теплоизоляцию направляющими или врезать металлические профили непосредственно в тело минеральной ваты, поскольку это деформирует структуру волокон и локально ухудшает термическое сопротивление.

Аэродинамическая защита: императив ветрозащитной мембраны

Ключевое физическое свойство вентилируемого фасада заключается в создании постоянного восходящего движения воздуха в зазоре. Благодаря эффекту термодинамической тяги скорость этого потока может достигать нескольких метров в секунду. Если минеральная вата не имеет интегрированного заводского кашированного покрытия высокой плотности (например, из стеклохолста), использование наружной ветрозащитной пленки (супердиффузионной мембраны) становится абсолютно обязательным элементом системы согласно требованиям государственных строительных норм Украины.

Этот материал играет роль высокотехнологичного фильтра с односторонней проницаемостью. Мембрана беспрепятственно выпускает водяной пар, мигрирующий из толщи помещения сквозь стену и утеплитель, наружу в воздушный канал, предотвращая внутреннюю конденсацию. В то же время она создает надежный гидробарьер, который препятствует попаданию внешней влаги (косого дождя, снега или тумана, заносимых ветром через стыки облицовки) внутрь теплоизоляционного слоя.

Отсутствие такой мембраны запускает процесс аэродинамической деструкции утеплителя, известный как «эмиссия волокон». Мощный, часто турбулентный воздушный поток постоянно трется о незащищенную поверхность минеральной ваты, постепенно разрушая ее структуру, выдувая связующие полимерные смолы и отрывая микроскопические каменные волокна. С годами это приводит к существенному уменьшению толщины утеплителя и резкому падению его теплозащитных свойств. Кроме того, продувание неукрытой ваты глубоко охлаждает ее наружные слои конвективным путем, смещая эффективную рабочую зону теплоизоляции глубже к стене.

Во время приемки этого этапа скрытых работ технический надзор обязан убедиться, что полотна пленки смонтированы без провисаний, с обязательным нахлестом друг на друга не менее 100 мм. Пленка должна быть надежно закреплена вместе с плитами минеральной ваты едиными тарельчатыми дюбелями. Стыки между полотнами в идеале должны быть проклеены специализированными акриловыми или бутиловыми двусторонними лентами, чтобы полностью исключить проникновение холодного воздуха под мембрану в местах перекрытия. С точки зрения пожарной безопасности, пленки для коммерческих и высотных объектов должны соответствовать жестким требованиям трудногорючести согласно ДБН В.1.1-7:2016 и ДБН В.1.2-7-2008, чтобы свести к минимуму риск вертикального распространения пламени в вентиляционном канале фасада в случае пожара.

Гидродинамика и расчетные параметры вентиляционного зазора

Физический смысл определения «вентилируемый» заключается в обеспечении эффекта аэродинамической трубы (тяги), способной быстро и эффективно ассимилировать и выводить в атмосферу избыточную влагу, диффундирующую сквозь капиллярную структуру несущих стен. Для того чтобы этот термогидродинамический механизм функционировал, геометрия фасада должна создавать беспрепятственный восходящий канал.

Согласно императивным требованиям ДСТУ Б В.2.6-35:2008, толщина воздушной прослойки должна составлять минимум 40 мм, оптимальными для большинства объектов считаются значения в пределах 60-80 мм, а максимально допустимая конструктивная глубина ограничивается показателем в 150 мм. Сужение зазора до величин менее 40 мм приводит к критическому повышению аэродинамического сопротивления. Вследствие трения воздуха о шероховатую поверхность мембраны и тыльную сторону облицовочных панелей возникает вязкое торможение потока. Тяга останавливается, воздух застаивается, парциальное давление водяного пара в канале возрастает, что приводит к неизбежной конденсации воды на металлических элементах и намоканию утеплителя.

Процедура инспектирования на этом этапе требует анализа пропускной способности приточных (нижних) и вытяжных (верхних) отверстий. Работа вентиляции возможна лишь при условии достаточного притока свежего воздуха в цокольной части и его беспрепятственного выброса под парапетом или карнизом крыши. Нормативная площадь нижних перфорационных отверстий должна составлять минимум 200 квадратных сантиметров на каждые 20 погонных метров ширины фасада. Верхние отверстия делаются несколько больше — минимум 250 квадратных сантиметров на тот же участок, поскольку нагретый воздух имеет больший объем. Эти метрические показатели подлежат обязательной проверке во время приемки объекта.

Более того, инженер проверяет, чтобы воздушный зазор не перекрывался на линиях междуэтажных перекрытий массивными балками или отливами, которые могут разорвать непрерывность тяги. Исключение составляют лишь специально спроектированные противопожарные отсечки из перфорированного металла, которые в нормальном состоянии свободно пропускают воздух, но содержат интумесцентные (вспучивающиеся) вставки, которые мгновенно расширяются и наглухо блокируют канал в случае воздействия экстремальных температур во время пожара. Обязательным элементом проверки является наличие металлических защитных сеток в местах забора и выброса воздуха. Если эти отверстия оставить открытыми, вентиляционная прослойка быстро превратится в место гнездования птиц, летучих мышей или пространством для передвижения грызунов, которые механически разрушают мембрану и забивают канал биологическим мусором, полностью останавливая вентиляцию.

Облицовочный экран из керамического гранита: допуски и геометрия

Наружный облицовочный слой формирует финальное архитектурное и эстетическое восприятие здания, одновременно выполняя функцию первого, наиболее прочного рубежа защиты стены от кинетической энергии атмосферных осадков, ультрафиолетовой радиации и механических повреждений. В качестве наружных экранов могут использоваться алюминиевые композитные панели, плоские листы из ламината высокого давления, фиброцементные изделия, плиты из натурального камня или крупноформатный керамогранит.

Керамогранит является одним из самых популярных, но в то же время наиболее массивных материалов, масса которого требует применения особо мощной стальной или алюминиевой подсистемы. Установка облицовки — это завершающий аккорд строительного процесса. Результаты этой работы легко оценить визуально, однако для профессиональной приемки необходимо использовать строгий инструментальный контроль согласно допускам строительных норм.

При облицовке фасада керамогранитными плитами важнейшим инженерным параметром является соблюдение проектной ширины компенсационных швов между элементами. Если при интерьерной укладке плитки на клеевые смеси ширина шва выполняет преимущественно декоративную функцию, то в навесных конструкциях промежуток между плитами является жизненно необходимым температурным буфером. Категорически запрещается выполнять монтаж крупноформатных панелей вплотную (так называемым «бесшовным» методом). Металлический каркас, на котором с помощью кляммеров удерживается керамогранит, подвергается значительным суточным термическим флуктуациям. При отсутствии минимального шва размером 1.5–2 мм линейные деформации подсистемы приведут к жесткому взаимному давлению соседних плит, что неизбежно завершится откалыванием хрупкой глазури или масштабным растрескиванием массива материала. Кроме того, технология производства самой керамики допускает определенные погрешности: отклонения линейных размеров (калибра) плиток могут достигать ±0.5% (но не более ±2 мм), поэтому шов также визуально и геометрически нивелирует эти расхождения.

Во время приемки лицевого экрана технический специалист руководствуется четкими числовыми лимитами, сведенными в систему государственных инспекционных допусков.

Предельно допустимые отклонения для вентилируемого фасада из керамогранита

Наличие видимых сколов, сквозных трещин или механических повреждений углов на фасадных панелях является абсолютно недопустимым в эксплуатационных зонах и классифицируется как критический дефект, подлежащий немедленной замене элемента. В соответствии с требованиями стандартизации заводов-изготовителей, допускается лишь незначительное количество производственных микродефектов (например, точечные углубления диаметром до 4 мм или микроскопические вкрапления в глазури), но их общее количество жестко ограничено и обычно фильтруется еще на этапе входного контроля материалов до начала работ. В случае использования неглазурованного керамогранита важным параметром является его устойчивость к глубинному истиранию, объем которого не должен превышать 175 кубических миллиметров согласно нормативным испытаниям.

Дополнительным параметром геометрии является соблюдение технологического отступа нижнего края облицовки от поверхности земли или отмостки. Облицовочные панели ни при каких обстоятельствах не должны жестко контактировать с грунтом; стандарты требуют оставлять открытый промежуток высотой не менее 150 мм от нулевой отметки земли для обеспечения беспрепятственного поступления воздушных масс в нижний водозаборный канал.

Узлы примыкания, откосы и отвод атмосферной влаги

Наиболее уязвимыми зонами любой ограждающей оболочки являются места излома геометрических плоскостей: наружные и внутренние углы здания, периметры оконных и дверных проемов, верхние парапеты, карнизы и цокольные переходы. Именно в этих узлах возникают пиковые значения аэродинамических нагрузок, и именно они являются основными точками риска для проникновения атмосферной влаги.

Оконные откосы в системах с воздушной прослойкой делятся на две категории: технические (которые лишь закрывают внутреннее пространство между тыльной стороной облицовки и плоскостью оконной рамы) и декоративные (которые выходят за пределы общей плоскости фасада, формируя объемную окантовку проема). Приоритетной задачей инспектора при обследовании этих узлов является проверка абсолютной гидроизоляции. Места примыканий металлических или композитных откосов к конструкциям оконных блоков должны быть надежно герметизированы эластичными атмосферостойкими герметиками или уплотнительными лентами. Попадание потоков воды от косого дождя под откосы быстро приведет к аккумуляции воды на кронштейнах, деградации минеральной ваты и развитию коррозии. Более того, стены в зоне оконных проемов часто требуют интеграции дополнительного тонкослойного утепления (например, плотным пенополистиролом или специальной минеральной ватой), чтобы предотвратить образование линейных мостиков холода по контуру оконной рамы, которые вызывают появление конденсата на стекле изнутри комнаты.

Отдельным объектом контроля являются наружные металлические подоконники (отливы) и парапетные крышки. Они должны устанавливаться с выраженным конструктивным уклоном от стены здания наружу для обеспечения мгновенного отвода дождевой воды. Согласно строительным предписаниям, уклон верхней плоскости отлива должен составлять не менее 1%. При линейной стыковке элементов парапетов или длинных отливов необходимо соблюдать монтажную площадь нахлеста одного элемента на другой размером не менее 10 сантиметров. Этот показатель рассчитан на то, чтобы исключить капиллярный подсос капель воды под действием сильного встречного ветра. Все открытые стыки между планками подлежат обязательной обработке полиуретановыми герметиками, стойкими к ультрафиолету, ведь пренебрежение этой процедурой превратит стык в воронку для воды.

Важным эксплуатационным правилом, за соблюдением которого также следит надзор, является запрет крепления стороннего навесного оборудования (блоков кондиционеров, видеокамер, рекламных вывесок или систем освещения) непосредственно на готовые лицевые панели. Любые весовые нагрузки от такого оборудования должны передаваться исключительно на массивную несущую стену здания с помощью специальных стальных консолей, которые инсталлируются еще на этапе монтажа подсистемы и проходят сквозь теплоизоляцию и экран. Самовольное сверление декоративных плит после завершения объекта является грубым нарушением, несущим угрозу обрушения конструкции и являющимся законным основанием для аннулирования гарантии подрядчика.

Аналитический реестр типовых нарушений и их физические последствия

Для комплексного осмысления процесса приемки фасадной системы специалисту необходимо четко систематизировать наиболее распространенные технологические отклонения, которые фиксируются инженерами на реальных объектах. Понимание прямой причинно-следственной связи между локальной ошибкой мастера и глобальным эксплуатационным отказом всей системы позволяет превентивно устранять риски еще на стадии подписания актов на скрытые работы.

Таблица: Детальный анализ нарушений технологии монтажа и рекомендации к исправлению

Стратегические выводы и финальная резолюция

Процедура приемки смонтированного навесного вентилируемого фасада представляет собой многоуровневый технологический аудит, который органично сочетает нормативные предписания государственных стандартов, в частности ДСТУ Б В.2.6-35:2008, с фундаментальными законами строительной теплофизики и аэродинамики. Правильно рассчитанная и профессионально смонтированная конструкция способна кардинально изменить микроклимат здания: снизить тепловые потери сквозь ограждающие конструкции на 60-80% и обеспечить безопасную безаварийную эксплуатацию на протяжении более чем 50 лет для металлической подсистемы и минеральной изоляции, и до 100 лет для экрана из керамогранита.

Успешное прохождение контроля качества напрямую зависит от скрупулезного соблюдения инженером по техническому надзору определенной хронологии проверок. Фундаментом легитимной приемки является своевременная верификация актов на скрытые работы. Этот документ гарантирует, что этапы строительства, которые необратимо скрываются последующими слоями, выполнены безупречно: геометрия основания выверена, анкеры выдержали испытания на отрыв, кронштейны смонтированы с обязательным терморазрывом, а слой негорючих минераловатных плит герметично защищен от разрушительной силы ветра паропроницаемой мембраной с правильными нахлестами. Каждый из этих последовательных этапов является опорным для последующего. Малейшая небрежность на микроуровне — оставленная щель в теплоизоляционном контуре или зажатый без температурного зазора алюминиевый профиль — мгновенно запускает разрушительную цепную реакцию, финалом которой становится либо падение тяжелой облицовки, либо полная потеря зданием ее энергосберегающих свойств.

Завершающая макростадия приемки фокусируется на прецизионном инструментальном измерении геометрии готового фасада. Применение современных лазерных построителей плоскостей, оптических нивелиров и набора металлических щупов позволяет объективно засвидетельствовать, что отклонения общей плоскости от идеальной вертикали и ширины компенсационных швов между плитами находятся в жестких пределах государственных нормативов. Отдельный акцент надзора всегда направлен на самые сложные инженерные зоны — узлы примыкания, откосы окон и металлические парапеты, где применение специальных герметиков и правильное позиционирование отливов предотвращает капиллярное попадание разрушительной атмосферной влаги внутрь фасадной системы. Только при условии абсолютного подтверждения совпадения утвержденных проектных решений с их фактическим физическим воплощением на строительной площадке, смонтированный вентилируемый фасад может быть акцептован комиссией и признан полностью пригодным к длительной, безопасной и энергоэффективной эксплуатации.
